Аэрофотосъемка или аэрофотограмметрия: в чем разница?

Узнайте, чем отличается художественная аэрофотосъемка от аэрофотограмметрии: варианты применения, рабочие процессы с использованием БПЛА и критерии выбора между визуальным контентом и геодезическими данными.

• Статья подробно разбирает различия между аэрофотосъемкой и аэрофотограмметрией с беспилотников;
• Поможет определить оптимальное решение под ваши задачи: аэрофотосъемка создает визуальные кадры, а фотограмметрия — измеримые карты и 3D-модели;
• Расскажет, какие дроны DJI лучше всего подходят для фотосъемки, а какие — для фотограмметрии;

Беспилотные летательные аппараты кардинально изменили наш взгляд на мир сверху. Однако между эффектным кадром с высоты птичьего полета и сбором пространственных геодезических данных для измерений, картографирования и 3D-моделирования существует принципиальная разница.

В этом руководстве мы разберем суть аэрофотосъемки и аэрофотограмметрии, а также поможем выбрать подходящий метод под задачи вашего проекта — будь то съемка медиаконтента или создание высокоточных карт.

Главное

• Аэрофотосъемка направлена на получение визуальных изображений (маркетинг, медиа, текущая фотофиксация).
• Аэрофотограмметрия использует перекрывающиеся снимки для формирования измеримых данных: ортофотопланов, цифровых моделей рельефа и объемов.
• Для выполнения фотограмметрии необходимы предполетное планирование, выдерживание продольного и поперечного перекрытий, а также специализированное ПО для постобработки.

Экспертное мнение

«Фотография рассказывает историю. Фотограмметрия дает измерения. Понимание этой разницы помогает пилотам выбирать правильный рабочий процесс, находить профильные заказы и передавать клиентам именно те материалы, которые им требуются».

— Ричард Данлоп (Richard Dunlop), руководитель направления геопространственных решений heliguy™

Краткое сравнение: фотосъемка и фотограмметрия

Перед подробным разбором сопоставим ключевые параметры аэрофотосъемки и аэрофотограмметрии:

Параметр	Аэрофотосъемка	Аэрофотограмметрия
Цель	Визуальное впечатление	Точные измерения и 3D-моделирование
Стиль съемки	Одиночные / творческие ракурсы	Множество спланированных кадров с перекрытием
Итоговый продукт	Обработанные фото и видеоматериалы	Ортофотопланы, облака точек, 3D-модели
Ключевые навыки	Композиция, экспозиция, цветокоррекция	Планирование миссий, перекрытие, постобработка, контроль качества
Сферы применения	Маркетинг, реклама и медиа	Геодезия, картография, проектирование и строительство

Что такое аэрофотосъемка с дрона?

Аэрофотосъемка — это процесс съемки с воздуха, обычно выполняемый с помощью БПЛА, оснащенных камерами на гиростабилизированных подвесах.

В большинстве случаев она нацелена на получение визуального эффекта, а не на проведение измерений. Основной упор делается на качество изображения, художественную композицию, освещение и резкость.

Аэрофотосъемка стала востребованной во многих отраслях благодаря возможности быстро получить масштабный панорамный обзор. Компании могут демонстрировать объекты, недвижимость и инфраструктуру с таких ракурсов, которые не получить при обычной съемке с земли.

Кроме того, это один из самых быстрых способов создания контента для веб-сайтов, социальных сетей и рекламных кампаний.

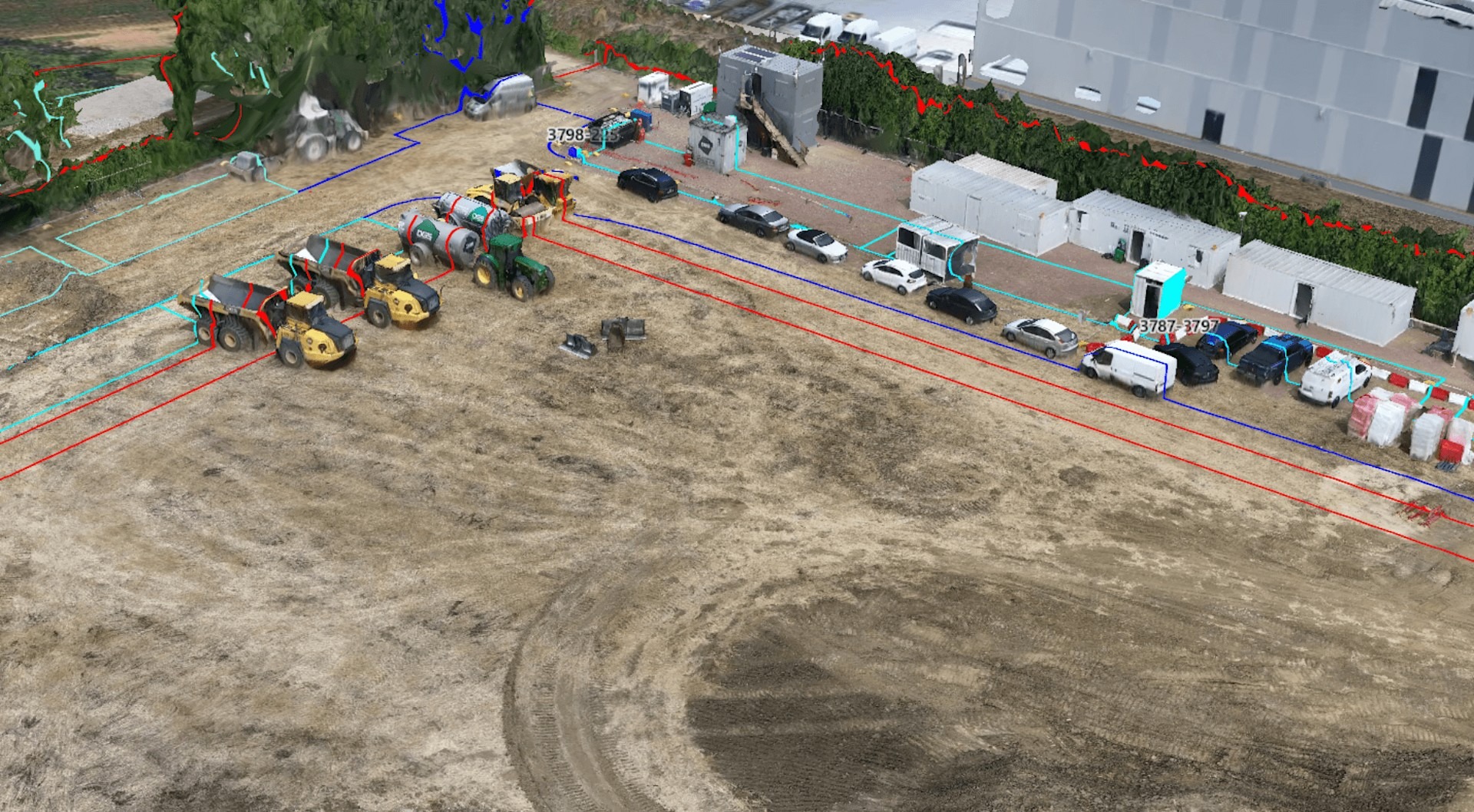

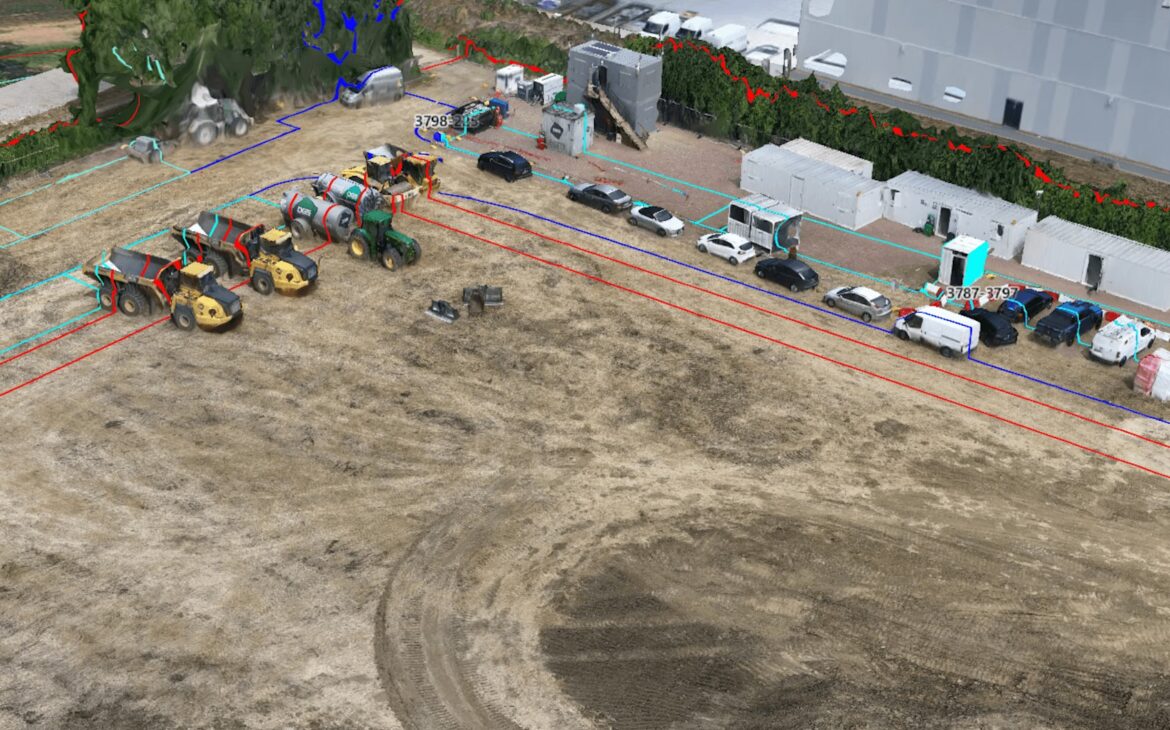

Что такое аэрофотограмметрия с дрона?

Аэрофотограмметрия — метод съемки местности множеством кадров с заданным взаимным перекрытием для последующей трансформации в измеримые картографические материалы.

Вместо одного красивого снимка оператор делает сотни фотографий по строгой сетке, предназначенных для специализированного фотограмметрического ПО.

Этот метод незаменим в проектировании, строительстве, геодезии и техническом мониторинге, где точность, координатная привязка и повторяемость результатов важнее художественной ценности.

Методом фотограмметрии получают:

• Ортофотопланы;
• Облака точек;
• 3D-полигональные сетки (меши) и модели;
• Наборы пространственных данных для измерений расстояний, площадей и объемов.

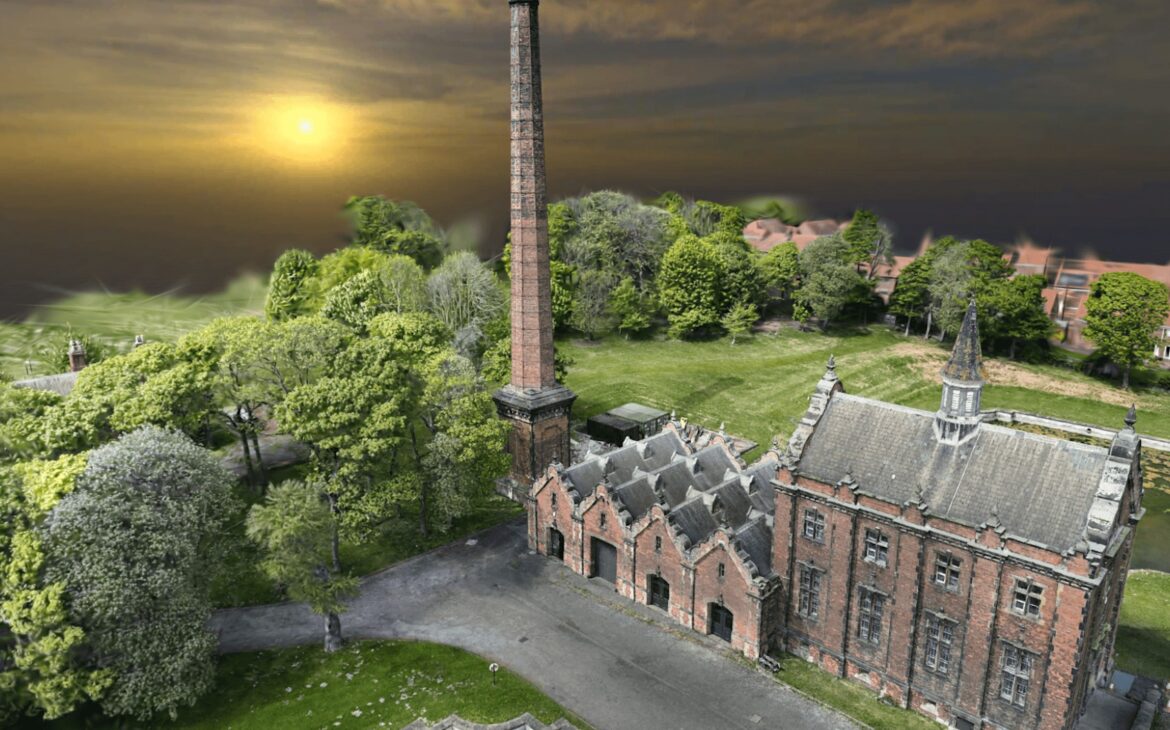

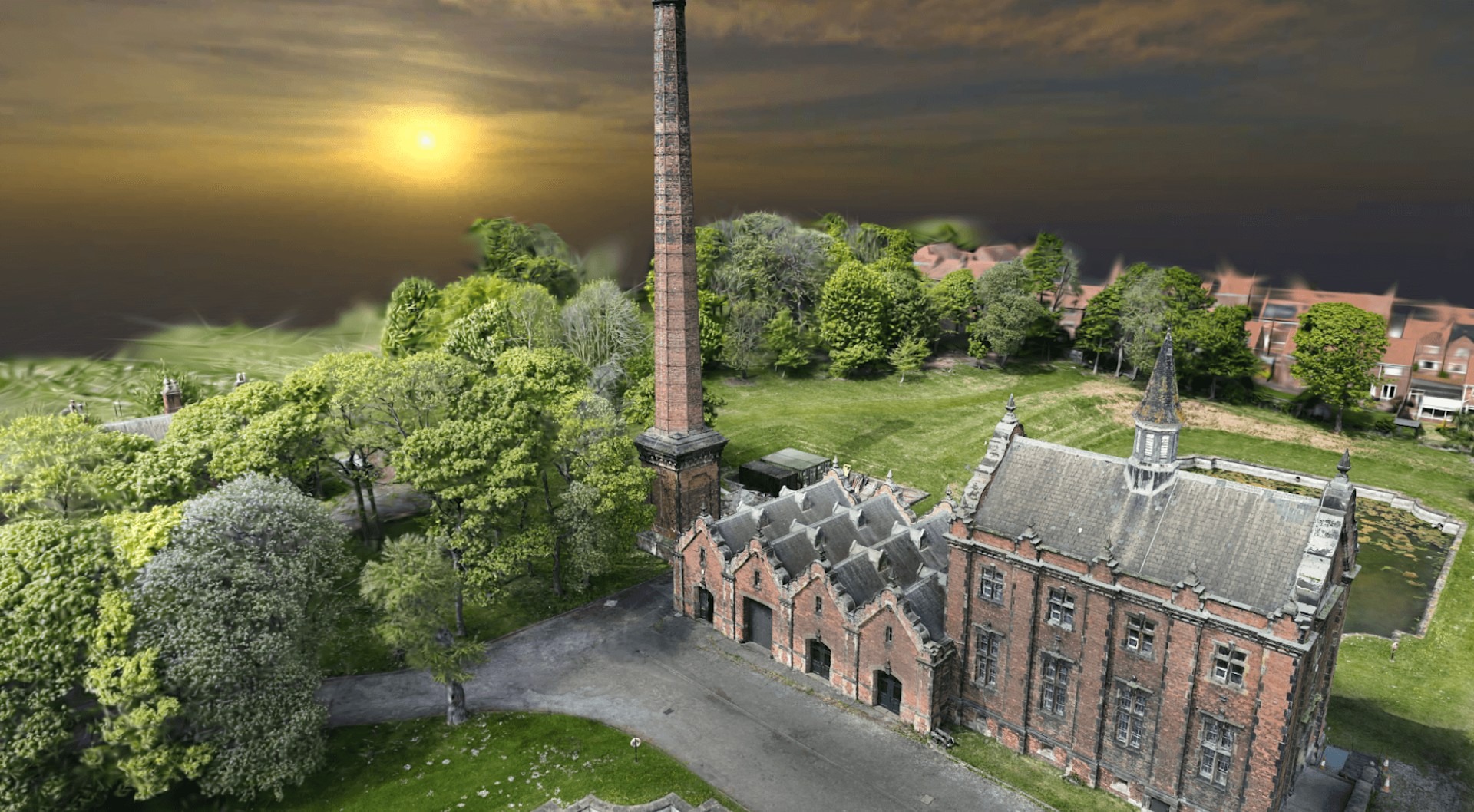

Превращение перекрывающихся снимков в 3D-данные

Принцип фотограмметрии основан на поиске общих характерных точек на соседних снимках. Когда дрон делает серию кадров с высоким процентом перекрытия, программа сопоставляет связующие точки на разных фотографиях и восстанавливает геометрию снимаемой сцены в трех измерениях.

Упрощенный алгоритм работы:

1. Выполнение полета по запланированной сетке с фиксацией перекрытия.
2. Программное выравнивание снимков и уравнивание фототриангуляции.
3. Реконструкция геометрии объекта.
4. Экспорт материалов для картографирования, расчетов и 3D-моделирования.

Качество итогового результата напрямую зависит от исходных кадров: недостаточное перекрытие, смазывание изображения при движении (motion blur) или резкие перепады освещенности снижают точность модели.

Фотограмметрия с БПЛА и традиционные наземные изыскания

Классические наземные методы геодезии (тахеометрия, спутниковые GNSS-измерения) остаются базовыми для задач с предельной точностью, межевания и кадастра, а также сгущения опорных геодезических сетей.

Однако беспилотная фотограмметрия дает весомые преимущества за счет высокой скорости съемки и безопасности при охвате больших площадей.

По сравнению с традиционными наземными методами, съемка с дрона позволяет:

• Сократить время нахождения персонала на опасных участках (карьеры, оползни, стройплощадки);
• Минимизировать простои действующего производства и техники;
• Получать одновременно метрические данные и наглядную визуальную фиксацию объекта;
• Оперативно проводить регулярный мониторинг для фиксации изменений во времени.

На практике фотограмметрия чаще дополняет классические геодезические методы, оптимизируя трудозатраты полевых бригад.

Когда выбирать фотосъемку, а когда — фотограмметрию

Выбор метода определяется требованиями к итоговому продукту:

• Если заказчику нужен привлекательный визуальный ряд («красивая картинка»), выбирайте аэрофотосъемку.
• Если требуются данные для расчетов, вычисления объемов насыпей/выемок, сравнения с CAD/BIM-моделями или проектирования — необходима фотограмметрия.

Четкое разграничение задач помогает операторам предлагать правильные услуги, а заказчикам — получать результат, соответствующий техническому заданию.

Визуальный сторителлинг и медиапроекты

Аэрофотосъемка оптимальна для задач маркетинга, рекламы и визуального повествования. В таких проектах важны кинематографичные траектории, динамика в кадре и последующая цветокоррекция.

Типичные примеры:

• Реклама жилой и коммерческой недвижимости;
• Промоматериалы для туризма и гостиничного бизнеса;
• Брендовые видеоролики и реклама;
• Съемка открытых площадок и мероприятий;
• Фотофиксация объектов «до и после» реконструкции.

Для таких задач ценность заключается в эстетике и композиции, а метрическая точность не играет роли.

Примечание: в качестве гибридного решения системы захвата реальности XGRIDS объединяют фотореалистичное качество текстур с возможностью проведения точных пространственных измерений.

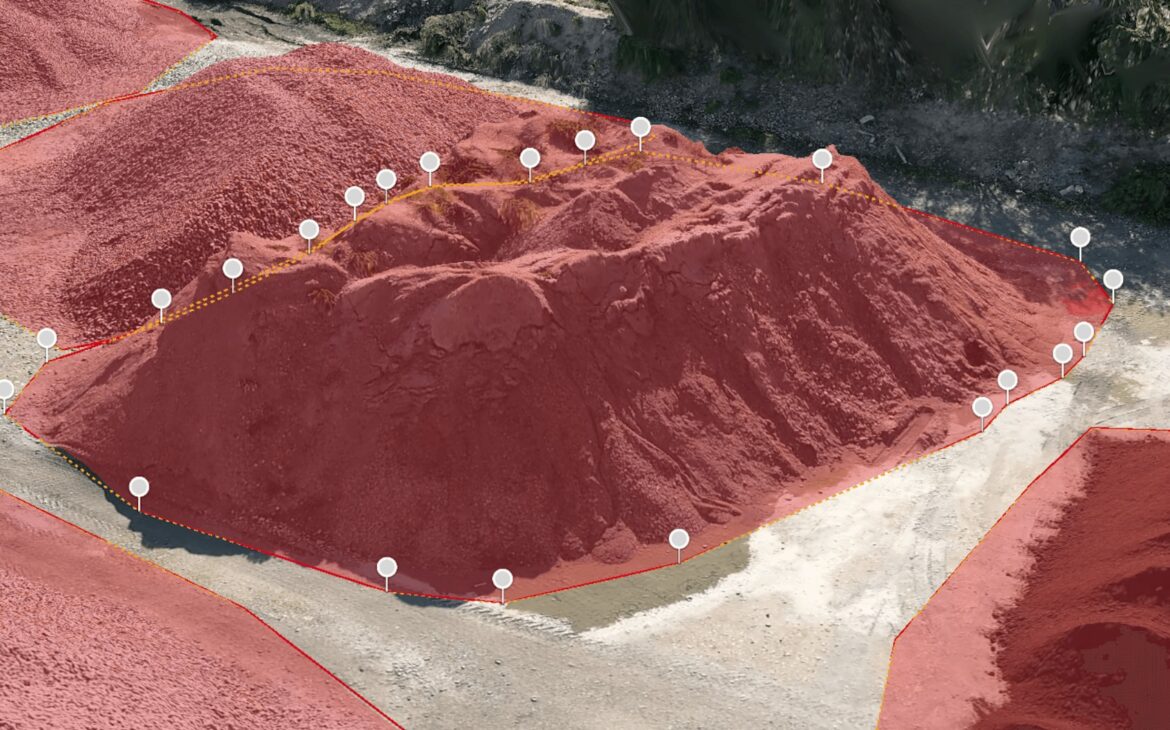

Измерительные и картографические проекты

Фотограмметрию применяют там, где требуются метрически достоверные, привязанные к координатной сетке и воспроизводимые результаты.

Съемка с БПЛА подходит для отраслей, где необходимо рассчитывать площади, уклоны, расстояния и объемы земляных масс:

• Контроль динамики строительно-монтажных работ;
• Топографическая съемка и экологический мониторинг;

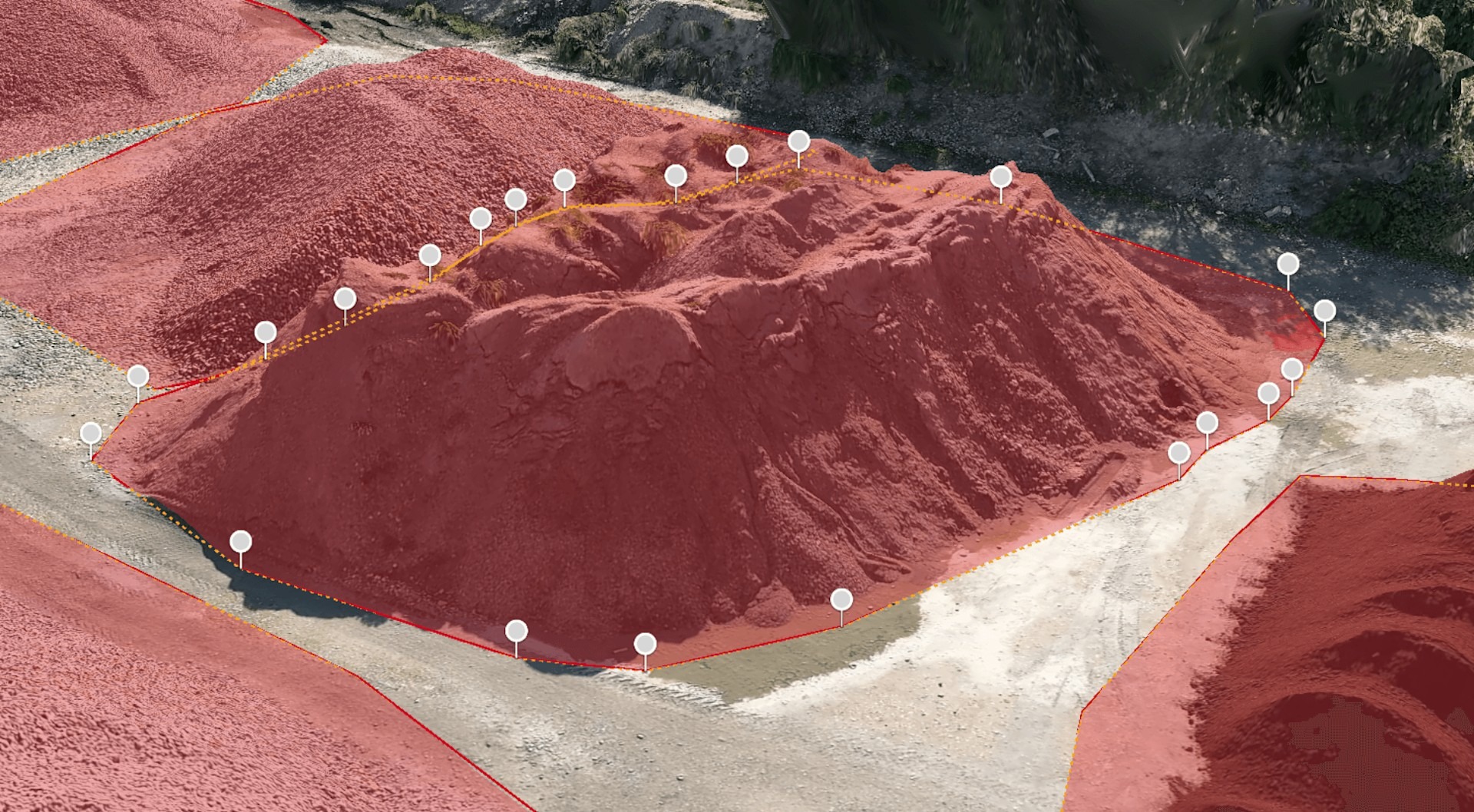

• Замер объемов складов сыпучих материалов и карьерных выемок;
• Проектирование линейных и площадных объектов инфраструктуры;
• Создание цифровых моделей местности и рельефа (ЦММ/ЦМР).

Базовые концепции фотограмметрии с БПЛА

Точность съемки с дрона опирается на строгую физику процесса и параметры полета. Даже при автоматическом выполнении полетных миссий оператор должен контролировать два ключевых фактора: пространственное разрешение (GSD) и процент перекрытия снимков.

Размер пикселя на местности (GSD) и детализация

GSD (Ground Sample Distance) — это размер проекции одного пикселя матрицы камеры на поверхность земли, выражаемый обычно в см/пиксель или мм/пиксель.

Меньшее значение GSD (высокое разрешение) дает:

• Высокую детализацию мелких элементов;
• Потенциально более высокую точность измерений;
• Необходимость съемки с более низкой высоты и большее количество кадров;
• Увеличенный объем исходных данных;
• Длительное время фотограмметрической обработки на рабочей станции.

Более высокое значение GSD (меньшая детализация) подходит для общего мониторинга темпов строительства или мелкомасштабного картографирования, но не годится для высокоточных инженерных измерений.

• Подробнее о факторах, влияющих на разрешение: руководство по GSD.
• Для расчета параметров полета используйте калькулятор GSD.

Перекрытие снимков и планирование полетов

Корректное сшивание модели невозможно без достаточного взаимного перекрытия кадров: алгоритмам требуются ракурсы одного и того же объекта с разных точек траектории.

Грамотно заданное продольное и поперечное перекрытие обеспечивает:

• Качество и плотность формируемого облака точек;
• Стабильность и сходимость фототриангуляции;
• Отсутствие «дыр» и слепых зон в 3D-модели;
• Коррекцию краевых оптических дисторсий объектива.

Ошибки в планировании (слишком высокая скорость полета, длинная выдержка со смазом или резкие тени) ведут к отбраковке снимков, поэтому расчет полетного задания — важнейшая часть изысканий.

Оборудование и полезная нагрузка

Дроны для фотосъемки ориентированы на художественные режимы, динамический диапазон и плавность движения подвеса. Геодезические БПЛА проектируются с упором на стабильность полета, синхронизацию затвора с GNSS-приемником (RTK/PPK) и повторяемость траекторий.

Дроны для фото- и видеосъемки

Камера-дроны созданы для создания качественного медиаконтента:

• Трехосевые подвесы для стабилизации видеоряда;
• Профессиональные видеокодеки и профили гамма-кривых (D-Log/HLG);
• Быстрое развертывание в полевых условиях;
• Удобный перенос отснятого материала на монтаж.

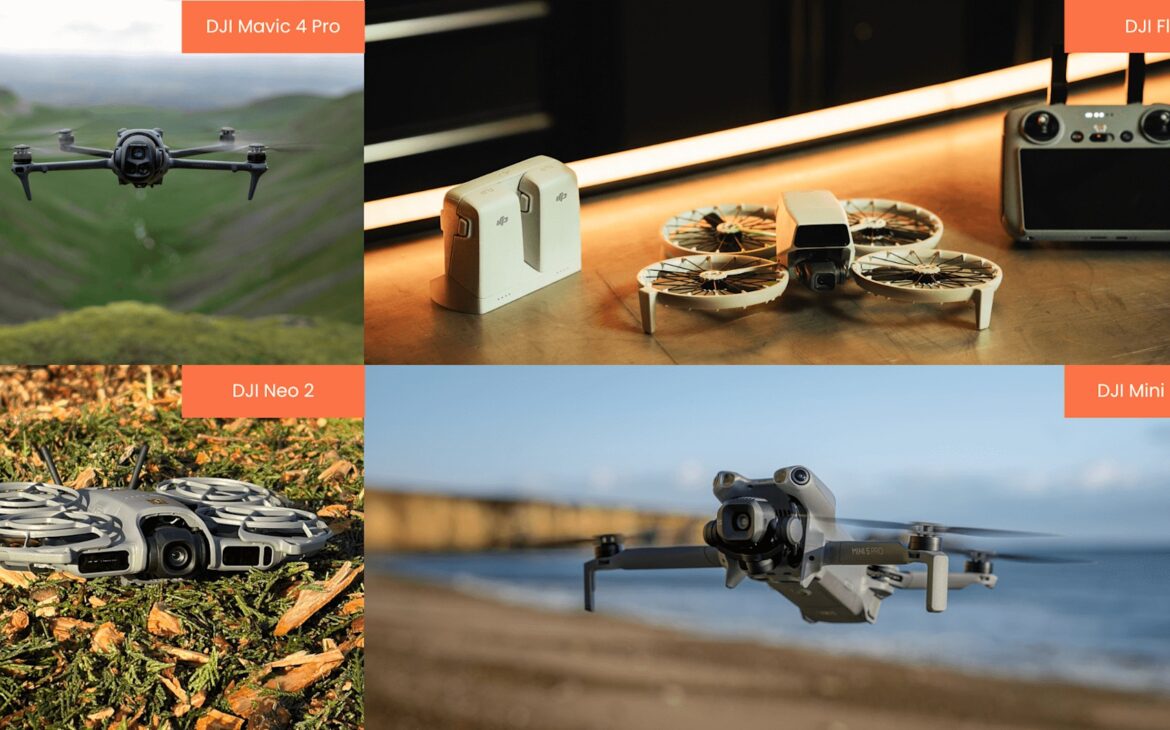

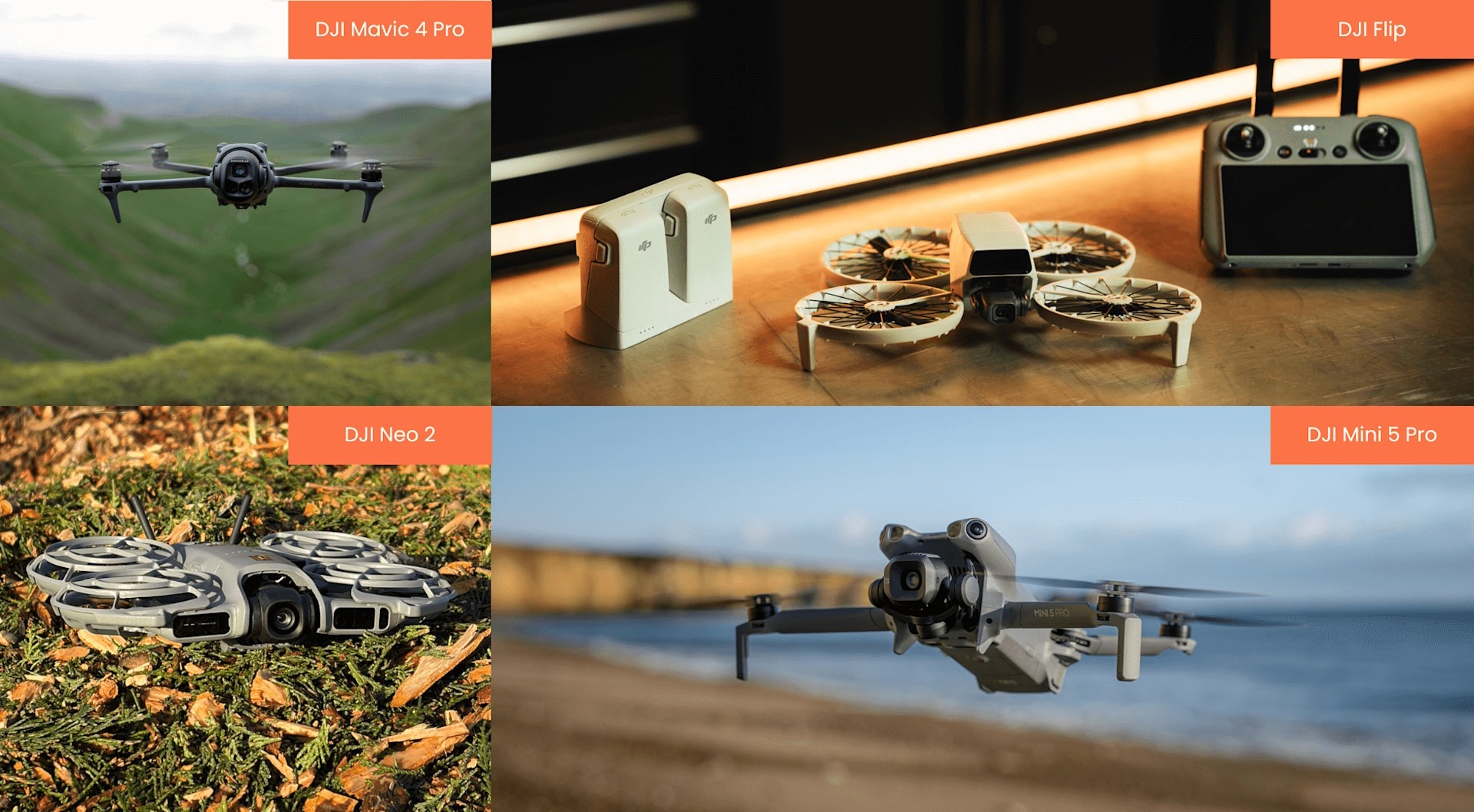

Рекомендуемые дроны DJI для медиасъемки

• DJI Mini 5 Pro: матрица 50 Мп (1 дюйм); видео 4K при 60 к/с HDR и 4K при 120 к/с (замедленная съемка); масса менее 250 г.
• DJI Neo 2: матрица 12 Мп (1/2 дюйма); видео 4K при 60 к/с HDR и 4K при 100 к/с; масса менее 250 г; защитные кожухи пропеллеров в комплекте.
• DJI Flip: матрица 48 Мп (1/1,3 дюйма); видео 4K при 60 к/с HDR и 4K при 100 к/с; масса менее 250 г; складная конструкция с интегрированной защитой пропеллеров.
• DJI Avata 2: матрица 12 Мп (1/1,3 дюйма), сверхширокий угол обзора 155°; 4K при 60 к/с HDR и 4K при 100 к/с; круговая защита пропеллеров; FPV-дрон.
• DJI Air 3S: двойная камера: широкоугольная на 50 Мп (1 дюйм) и средний телеобъектив на 48 Мп (1/1,3 дюйма); видео 4K при 60 к/с HDR и 4K при 120 к/с.
• DJI Mavic 4 Pro: основная матрица Hasselblad 100 Мп (формата 4/3), спаренные телекамеры на 48 Мп (1/1,3 дюйма) и 50 Мп (1/1,5 дюйма); запись видео до 6K при 60 к/с HDR.
• DJI Inspire 3: профессиональный съемочный комплекс с поддержкой записи в разрешении 8K для кинопроизводства.

Геодезические дроны для картографии и 3D-моделирования

Специализированные БПЛА для аэрофотограмметрии обеспечивают:

• Высокую стабильность удержания траектории и высоты;
• Автоматизацию миссий по сетке и коридорам;
• Съемку с синхронизацией момента срабатывания механического затвора с RTK/PPK-модулем;
• Полную интеграцию в программные комплексы фотограмметрии и ГИС.

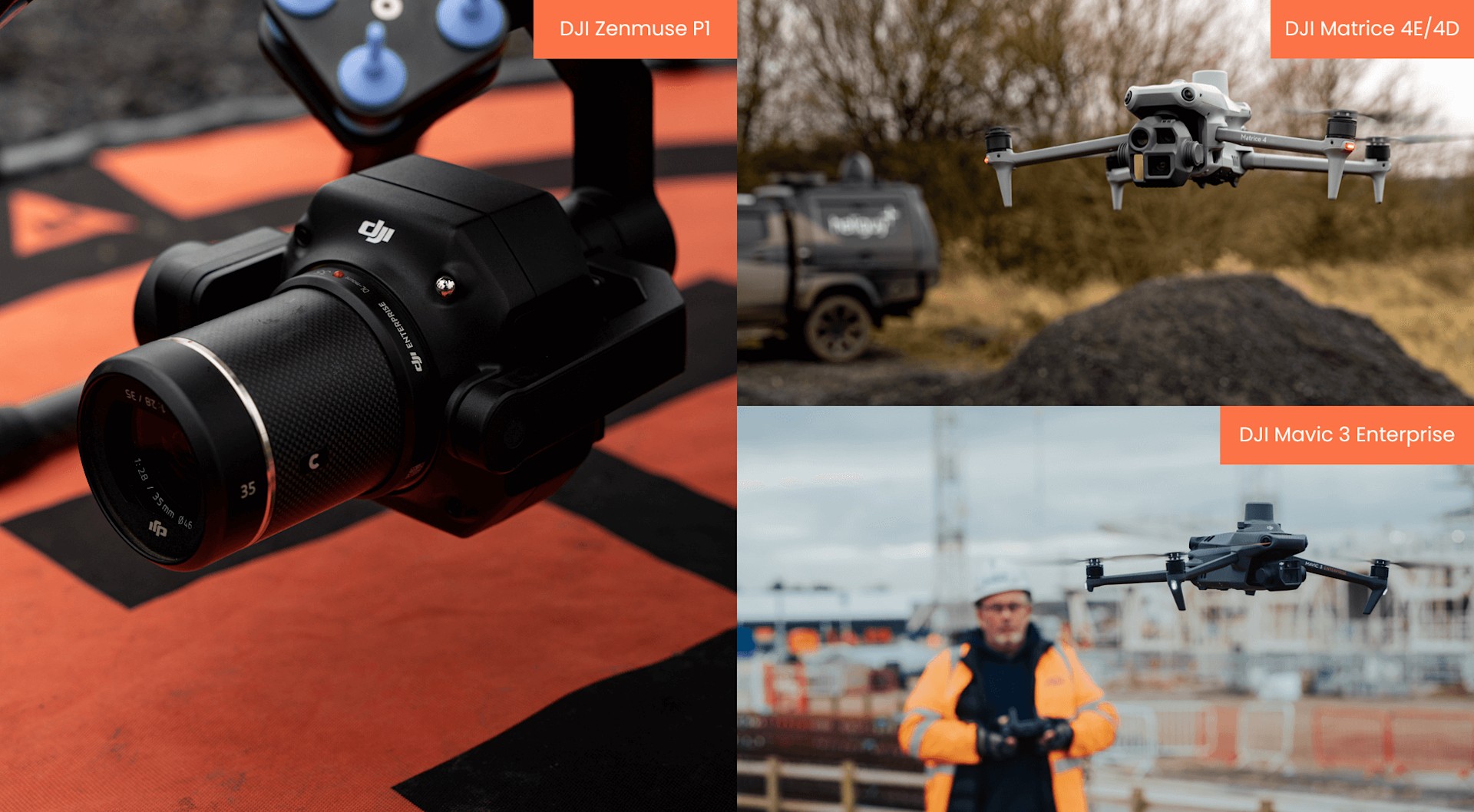

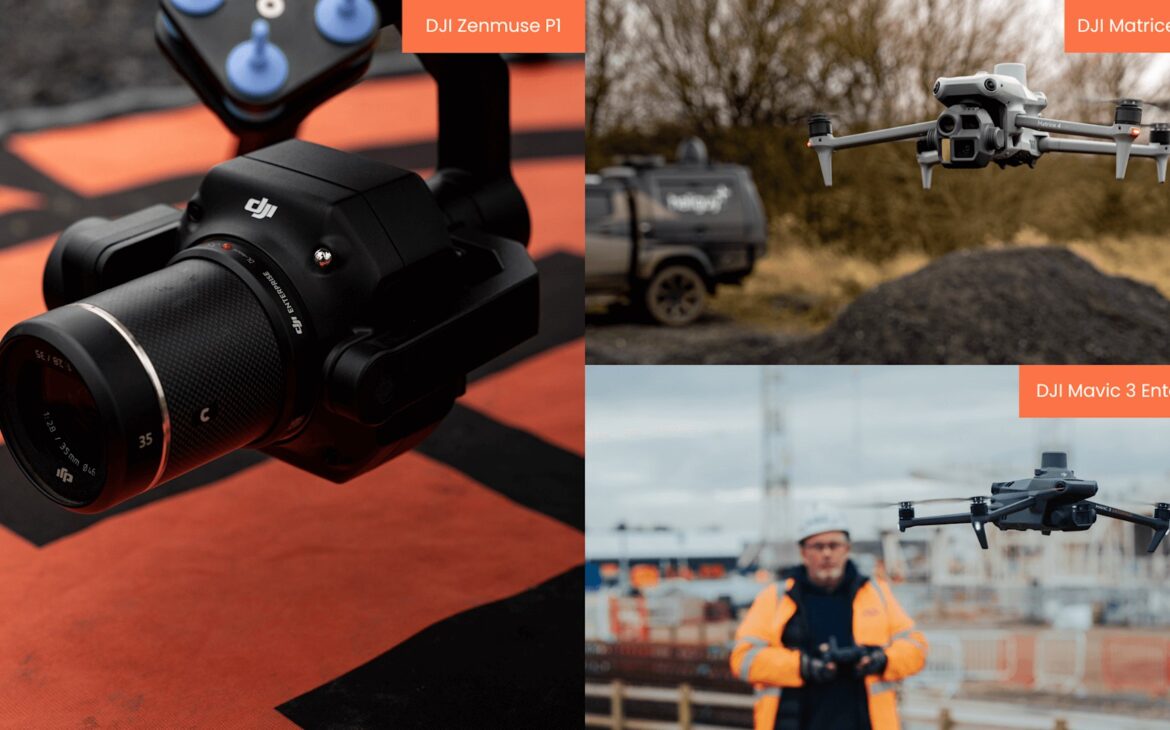

Рекомендуемые БПЛА DJI для аэрофотограмметрии

• Matrice 4E и Matrice 4D: сенсор формата 4/3 с механическим центральным затвором (исключает эффект «rolling shutter»). Модификация Matrice 4D имеет влагозащищенное исполнение (IP).
• Mavic 3 Enterprise EU-C1: имеет сертификационную маркировку EU-C1 для расширенных возможностей эксплуатации в европейских категориях полетов.
• DJI M400 или M350 RTK с подвесной камерой DJI Zenmuse P1: полнокадровая геодезическая камера с разрешением 45 Мп на базе флагманской платформы M400 или M350 RTK.

Резюме

Аэрофотосъемка и аэрофотограмметрия выполняются с помощью беспилотников, но решают диаметрально противоположные задачи:

• Если требуется визуальный контент — выбирайте аэрофотосъемку.
• Если нужны точные измерения и пространственные данные — используйте аэрофотограмметрию.

Понимание этой специфики позволяет выстроить оптимальный рабочий процесс, корректно формировать коммерческие предложения и передавать заказчикам качественный результат.

---

Часто задаваемые вопросы (FAQ)

• Фотограмметрия — это просто разновидность аэрофотосъемки?
  • Нет. Хотя фотограмметрия базируется на аэрофотоснимках, это инженерный процесс математической обработки массива изображений для построения метрически точных цифровых карт, ортофотопланов и 3D-моделей.
• Требуется ли специальное программное обеспечение для фотограмметрии?
  • Да. Для преобразования набора фотографий в облака точек, ортофотопланы и высотные модели необходимо специализированное фотограмметрическое ПО (например, DJI Terra, Agisoft Metashape, Pix4D).
• Какой процент перекрытия необходим для фотограмметрии?
  • Как правило, требуется высокое перекрытие (обычно от 70–80% продольного и 60–70% поперечного). Точные значения рассчитываются исходя из типа рельефа, высоты полета и требований к детализации.
• В чем главное преимущество фотограмметрии с БПЛА?
  • Главные достоинства — оперативное покрытие больших площадей, безопасность полевых работ и получение измеримых, геопривязанных и повторяемых данных.
    Подробнее об аэрофотограмметрии: Геодезические решения на базе БПЛА.
