Что такое аэрофотограмметрия?

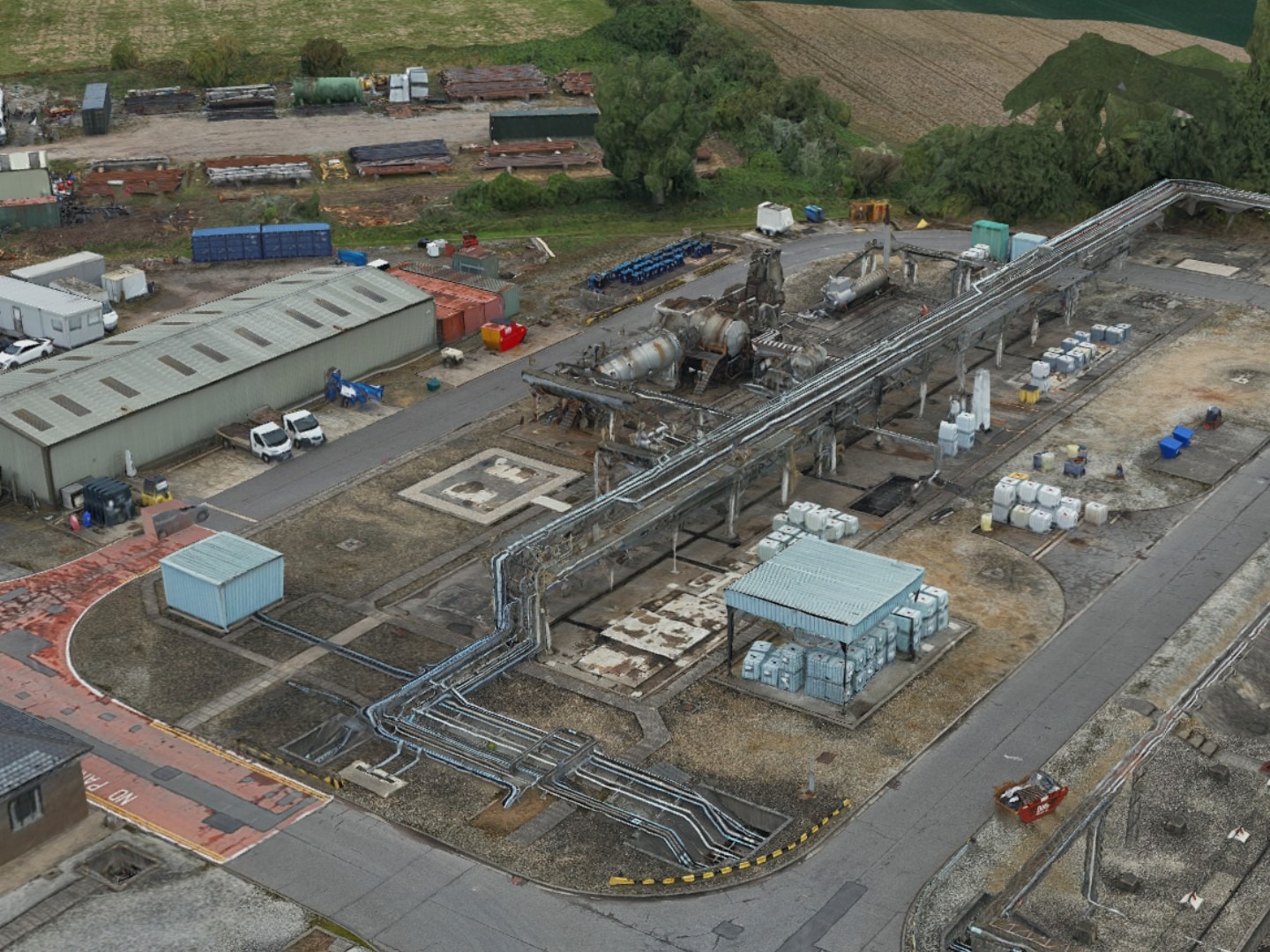

Хотите создавать фотореалистичные цифровые копии ваших объектов, подобные этой высокодетализированной 3D-модели? В таком случае оптимальным решением станет фотограмметрия с применением БПЛА.
Фотограмметрия с БПЛА использует беспилотные аппараты для аэрофотосъемки местности или отдельных сооружений с целью построения высокоточных и детализированных карт и трехмерных моделей.
Съемка исследуемой зоны выполняется с перекрытием кадров под различными ракурсами. Затем специализированное программное обеспечение анализирует снимки, находит общие связующие точки и определяет их пространственные координаты методом триангуляции.
Преимущества фотограмметрии с БПЛА
- Высокое пространственное разрешение: дроны могут выполнять полеты на малых высотах и оснащаться профессиональными камерами для получения снимков сверхвысокого разрешения, что гарантирует детальность и геометрическую точность 3D-моделей и карт.
- Единый массив данных: вы получаете целостную цифровую карту или модель всей зоны съемки вместо разрозненного набора отдельных кадров.
- Высокоточные расчеты: полученные массивы данных применимы для прецизионных измерений, расчетов объемов и геометрических аннотаций.
- Высокая скорость сбора данных: дроны оперативно покрывают масштабные территории, в разы сокращая сроки полевых работ по сравнению с традиционными наземными методами изысканий.
- Экономическая эффективность: применение беспилотников обходится значительно дешевле классической аэрофотосъемки с пилотируемых воздушных судов, особенно на объектах малой и средней площади.
- Доступность и безопасность: БПЛА легко обследуют труднодоступные или опасные зоны, где работа геодезистов сопряжена с рисками для жизни или технически невозможна.
- Высокая частота мониторинга: возможность регулярно повторять съемку и автоматизировать полетные задания обеспечивает непрерывный контроль динамики изменений объекта во времени.
- Интеграция со смежными технологиями: результаты аэрофотосъемки легко экспортируются в геоинформационные системы (ГИС), среды САПР (CAD) и информационные модели зданий (BIM), расширяя возможности прикладного анализа данных.
Выходные материалы и форматы данных
В процессе фотограмметрической обработки формируется несколько видов цифровых продуктов:

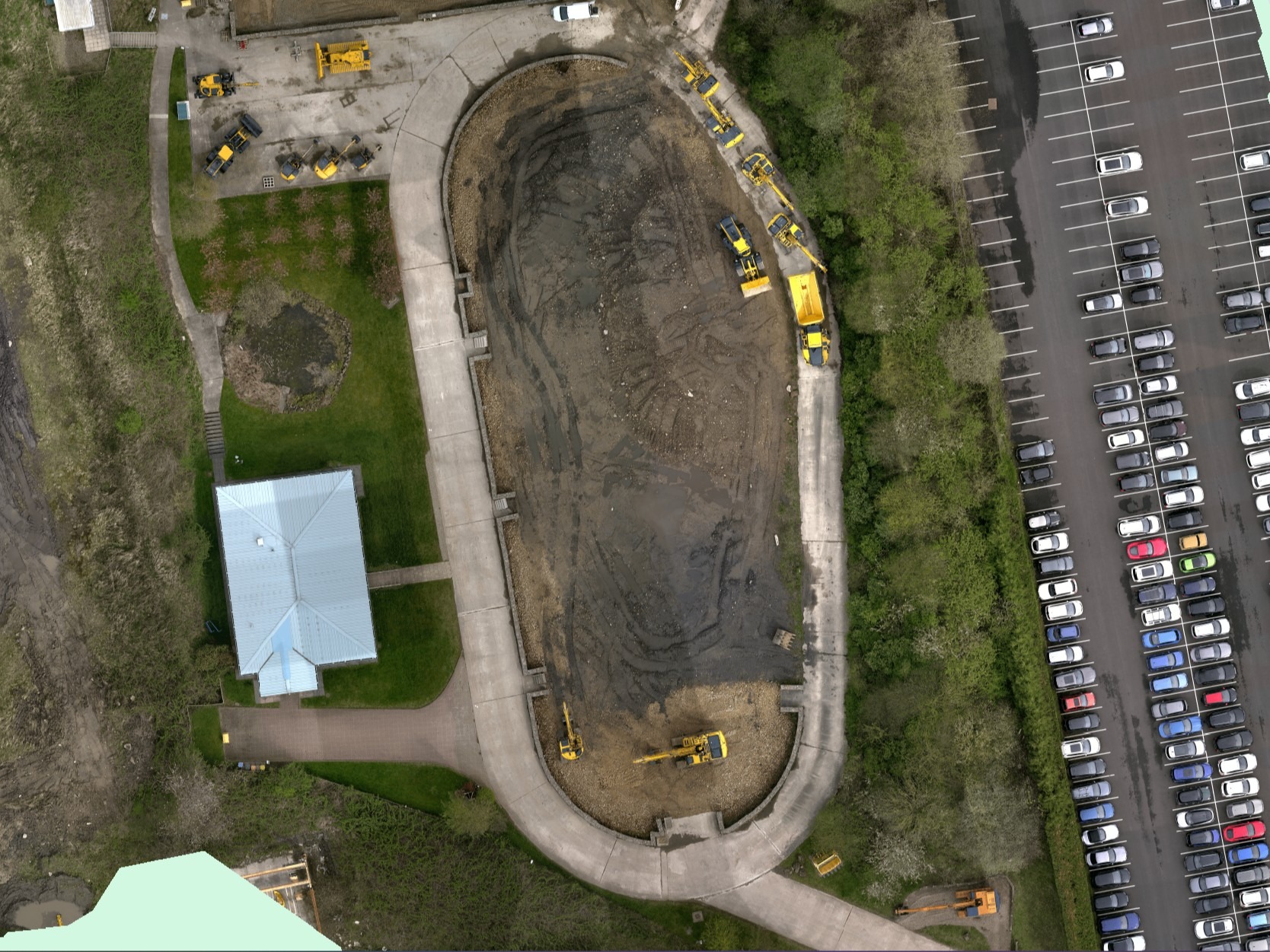

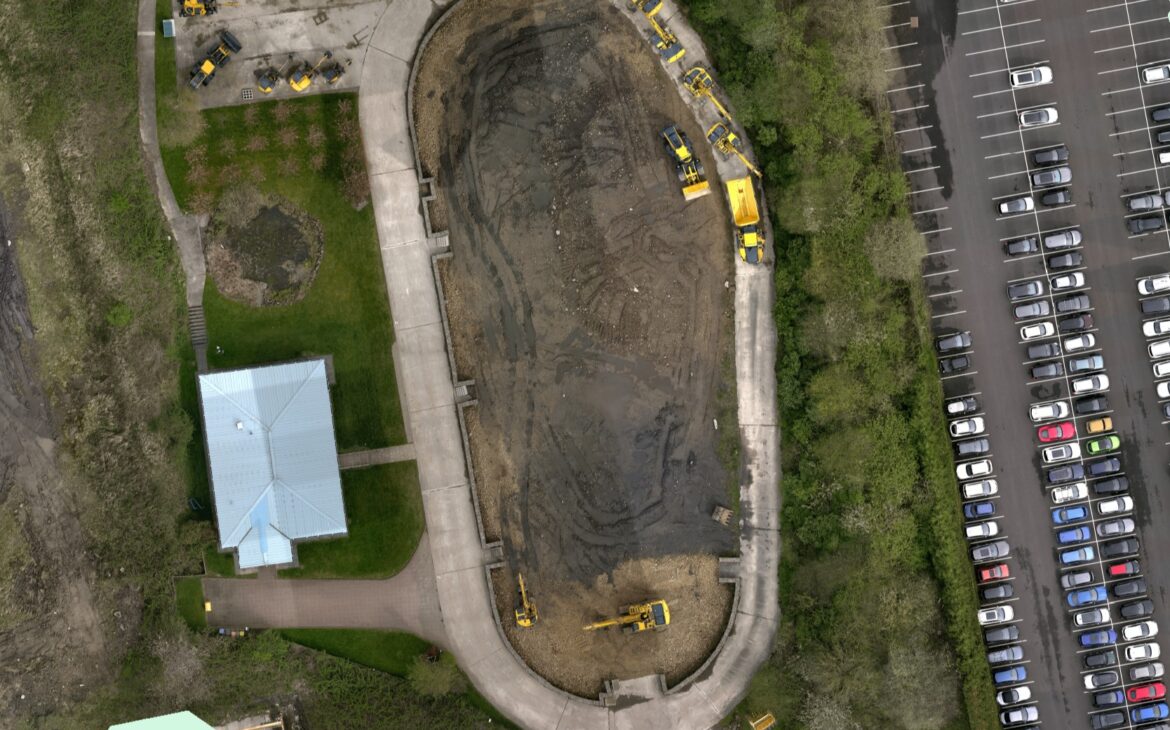

- Ортофотоплан: геопривязанная 2D-карта высокого разрешения, представляющая собой метрически точный ортогональный вид местности или объектов сверху. Идеально подходит для контроля соответствия фактического состояния проектной документации, мониторинга ресурсов и отслеживания темпов строительства.
- Цифровая модель поверхности (ЦМП / DSM): трехмерная модель земной поверхности, включающая как естественный рельеф, так и расположенные на нем искусственные объекты и растительность. Применяется в лесном хозяйстве, градостроительстве и горнодобывающей промышленности.
- Цифровая модель рельефа (ЦМР / DTM): отображает исключительно поверхность земли без учета растительности, строений и инфраструктуры. Необходима для гидрологического моделирования, геоморфологического анализа и планирования земляных работ.

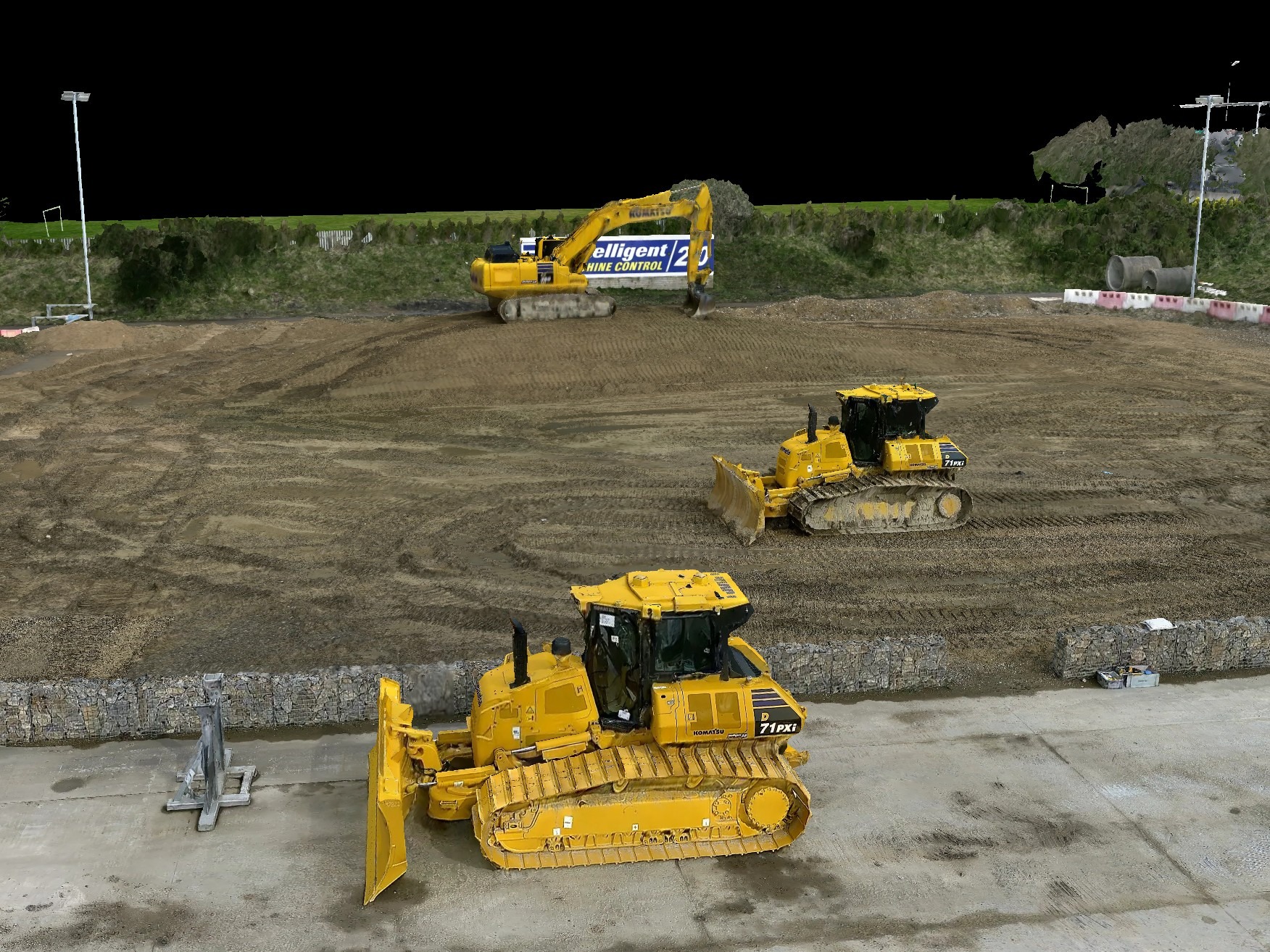

- Облако точек: массив пространственных координат в 3D, описывающий геометрию объектов или рельефа. Каждая точка имеет точные координаты (X,Y,Z) и может содержать дополнительные атрибуты: реальный цвет (RGB) и интенсивность отражения.

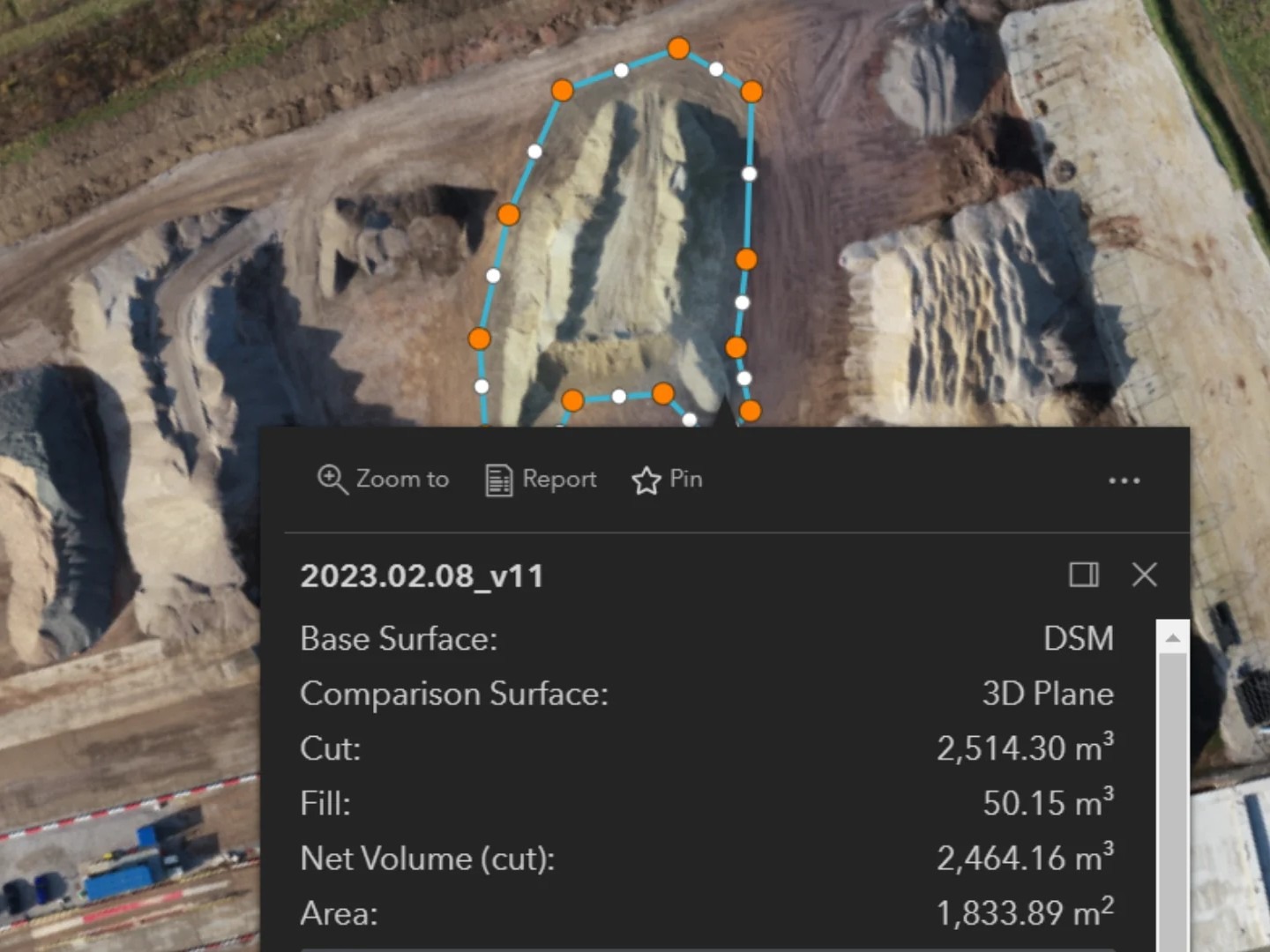

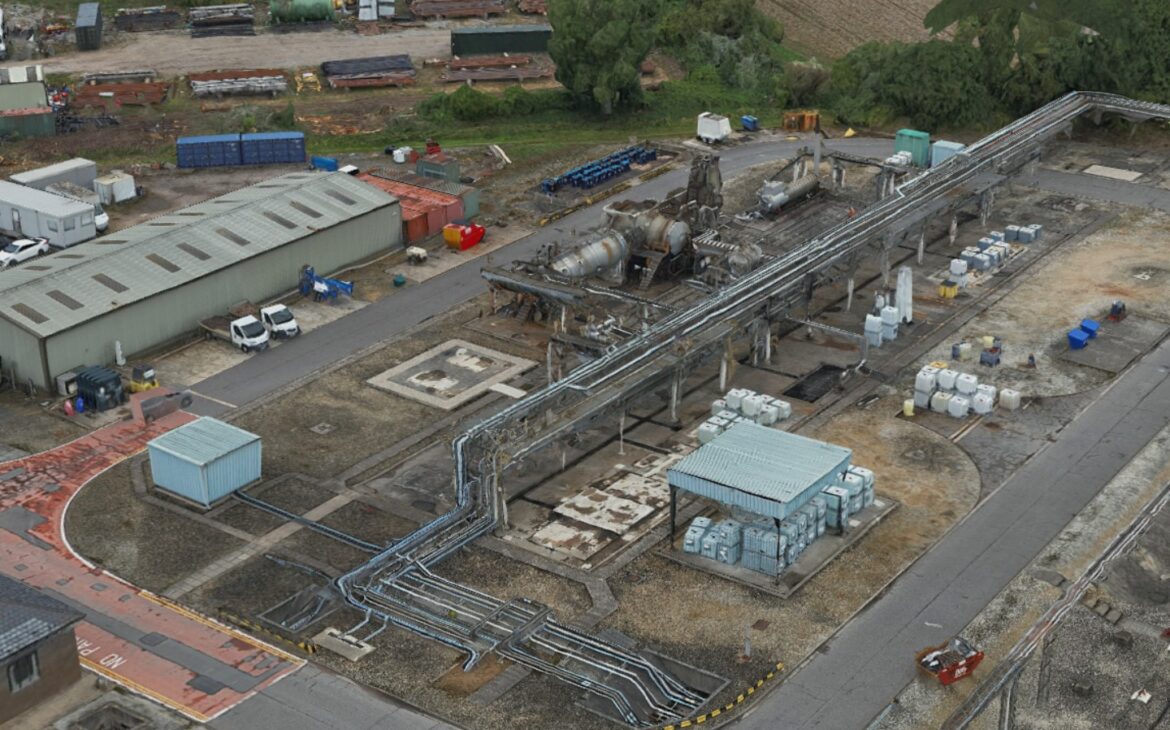

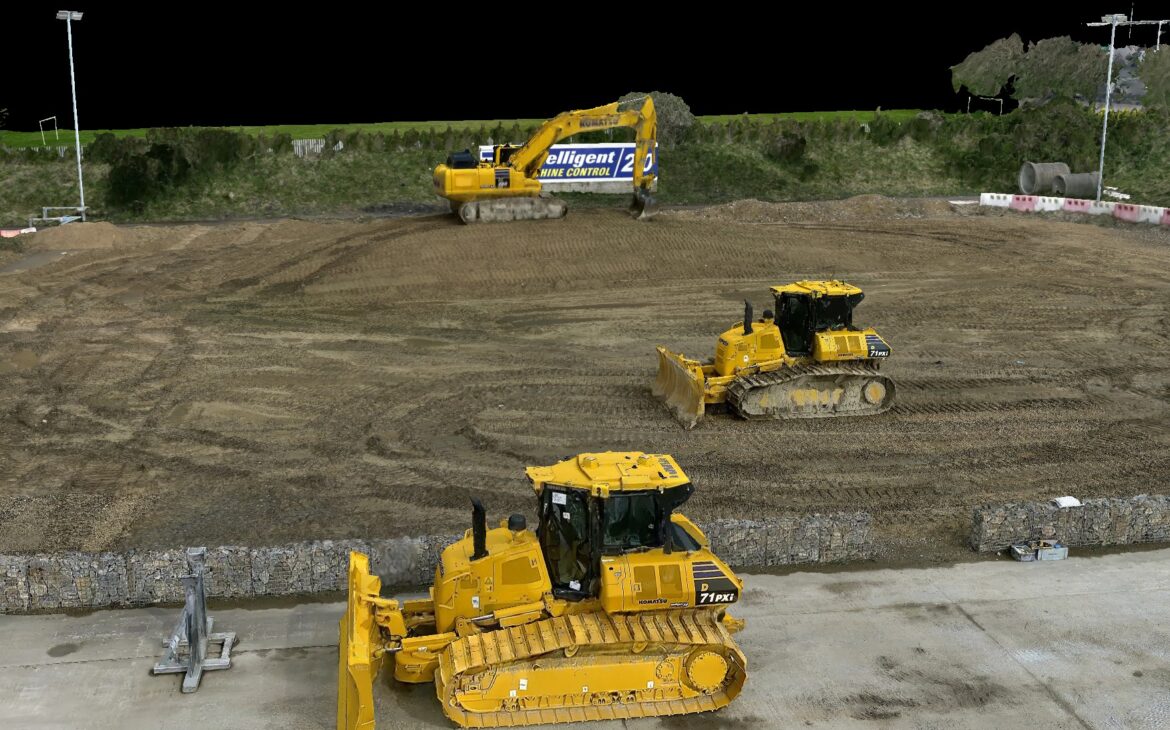

- Текстурированная 3D-полигональная сетка (3D Mesh): реалистичная цифровая модель исследуемого объекта. Используется для наглядной визуализации, углубленного анализа, подсчета объемов выемки/насыпи, проектирования площадок, технической инспекции, а также для интеграции в САПР и BIM-системы.
Отраслевое применение

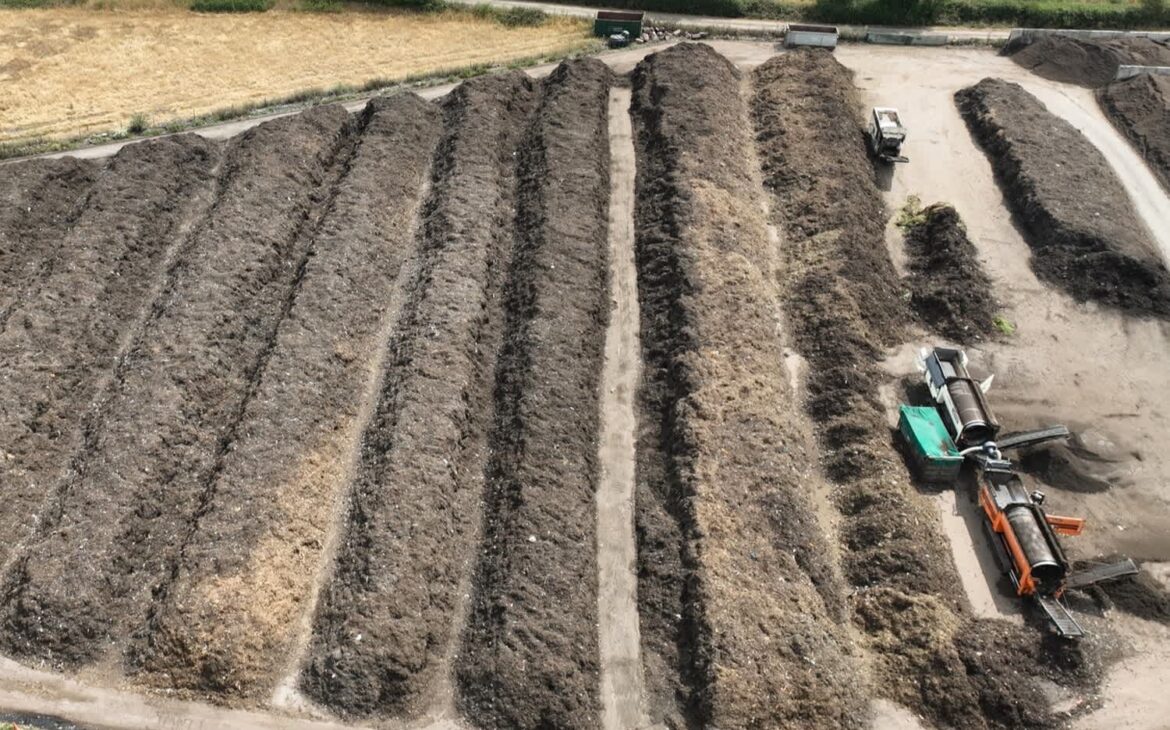

- Строительство: исполнительная съемка, контроль графиков СМР, замеры объемов складов инертных материалов, содействие на этапах проектирования и управления проектами.

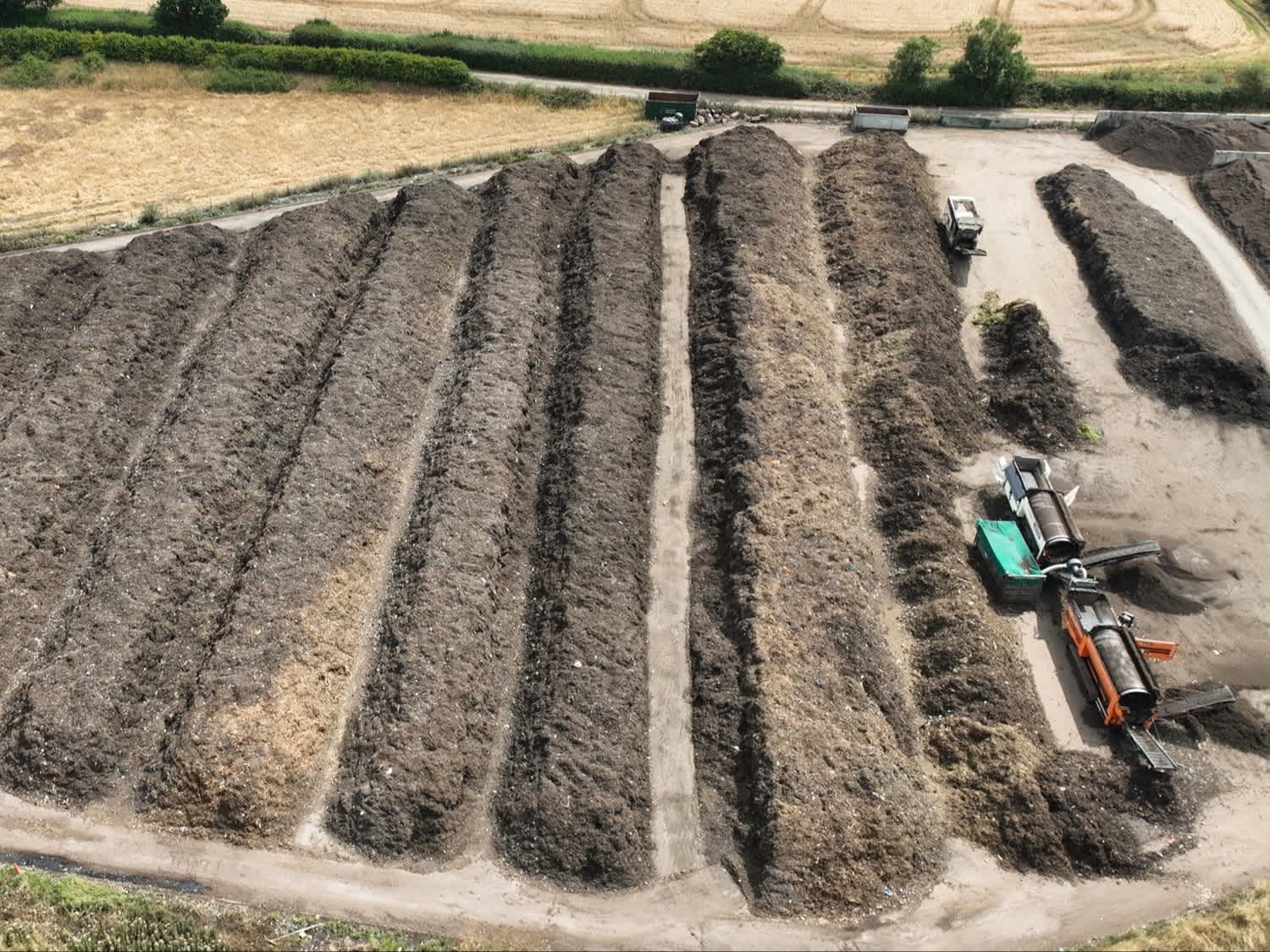

- Горная промышленность и разработка карьеров: маркшейдерский замер объемов штабелей и выработок, топографическая съемка карьеров, мониторинг бортов и оперативный учет сырьевых запасов.
- Градостроительство и землеустройство: высокоточные 3D-модели и карты городской среды для функционального зонирования территорий, развития инженерных сетей, планирования землепользования и оценки рисков стихийных бедствий.
- Ликвидация последствий ЧС: оперативная фиксация масштабов разрушений, поддержка принятия решений и оптимизация распределения ресурсов в зонах бедствий.

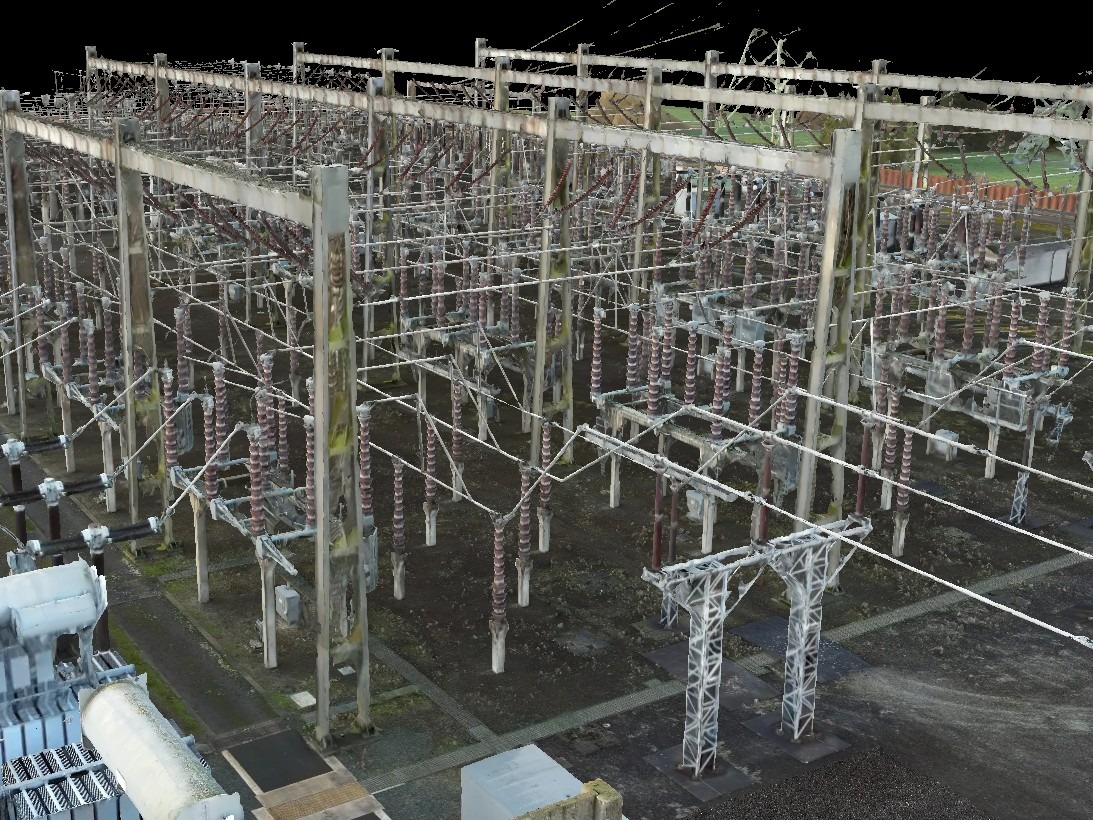

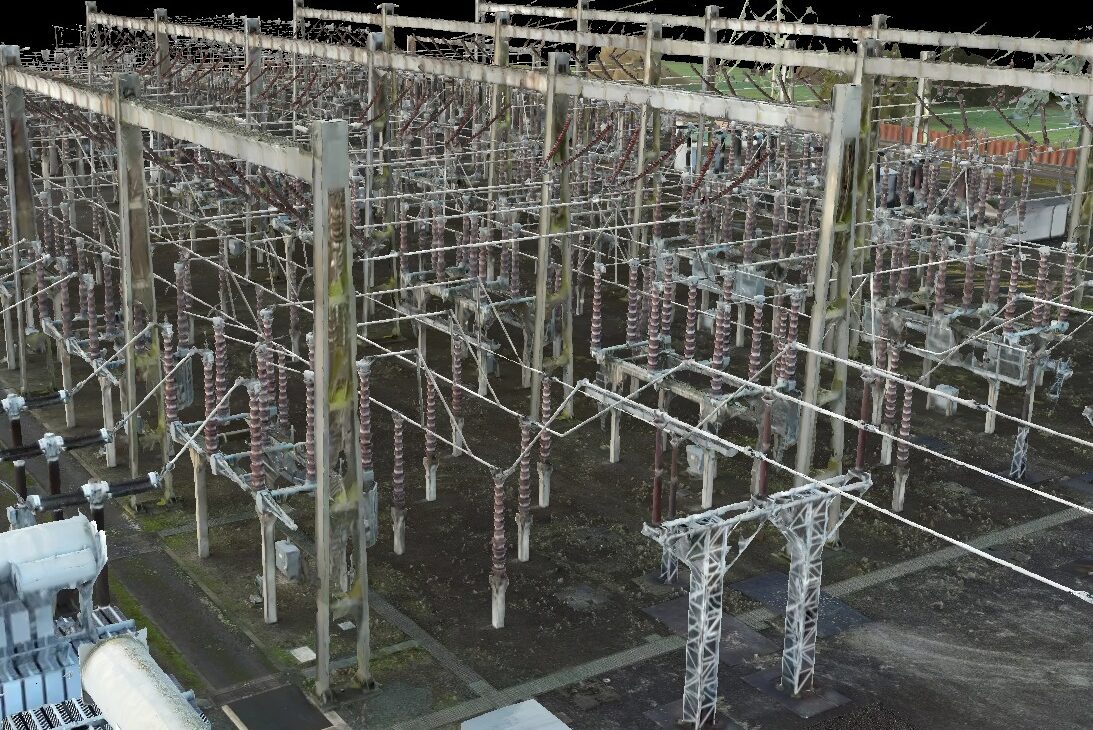

- ЖКХ и энергетика: дистанционная предремонтная дефектовка и подготовка к обслуживанию инженерных коммуникаций до выезда бригад на объект.
- Общественная безопасность: документирование мест ДТП, реконструкция обстоятельств происшествий и сбор криминалистических доказательств.
Оборудование для фотограмметрии

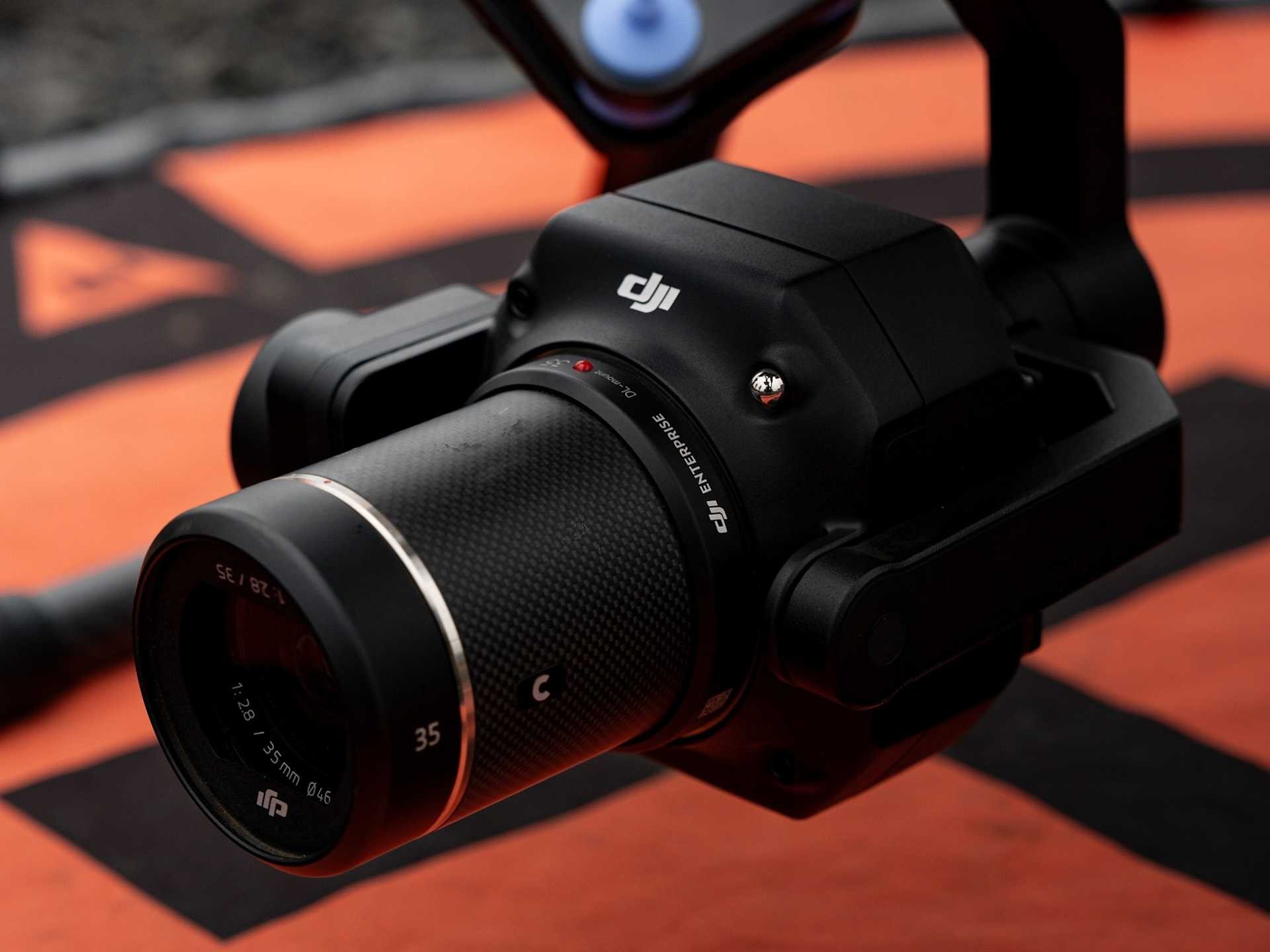

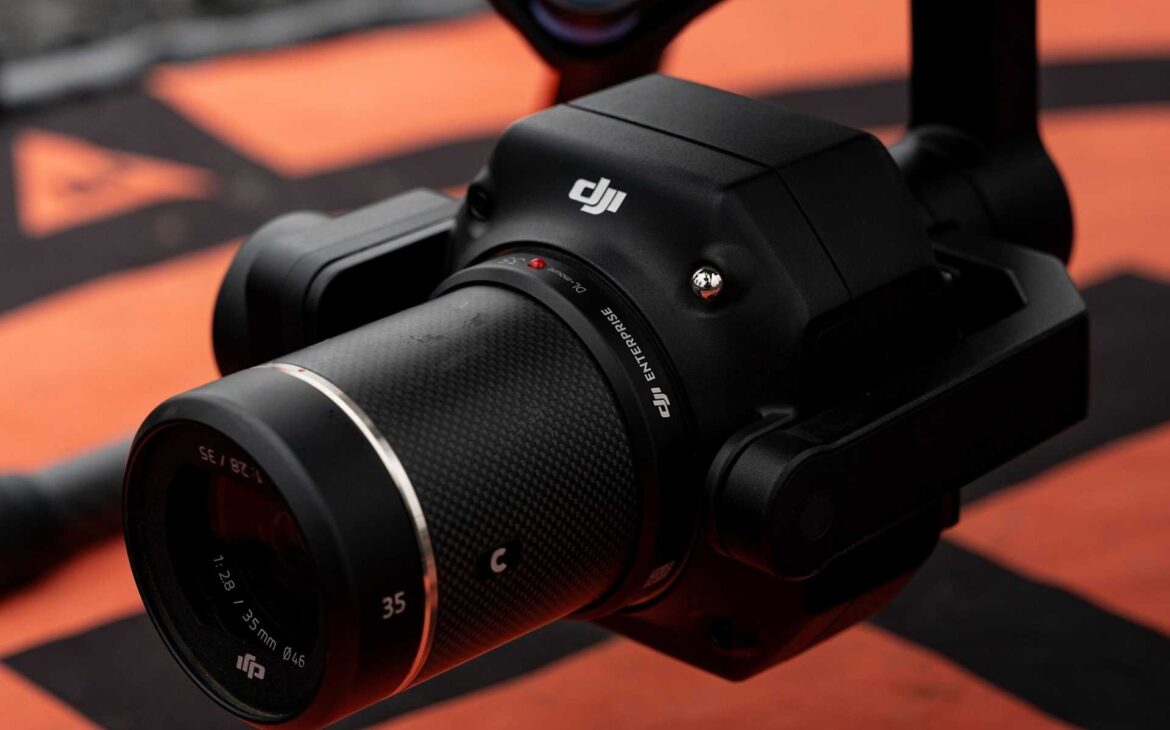

- DJI M400: флагманский промышленный квадрокоптер с продолжительностью полета до 59 минут, грузоподъемностью до 6 кг, классом защиты IP55, системой распознавания тонких препятствий (включая провода ЛЭП) и функцией AR-проекции.Поддерживает интеграцию с полезными нагрузками, такими как полнокадровая камера DJI Zenmuse P1 на 45 Мп для построения высокоточных полигональных сеток и моделей на базе Gaussian Splatting.

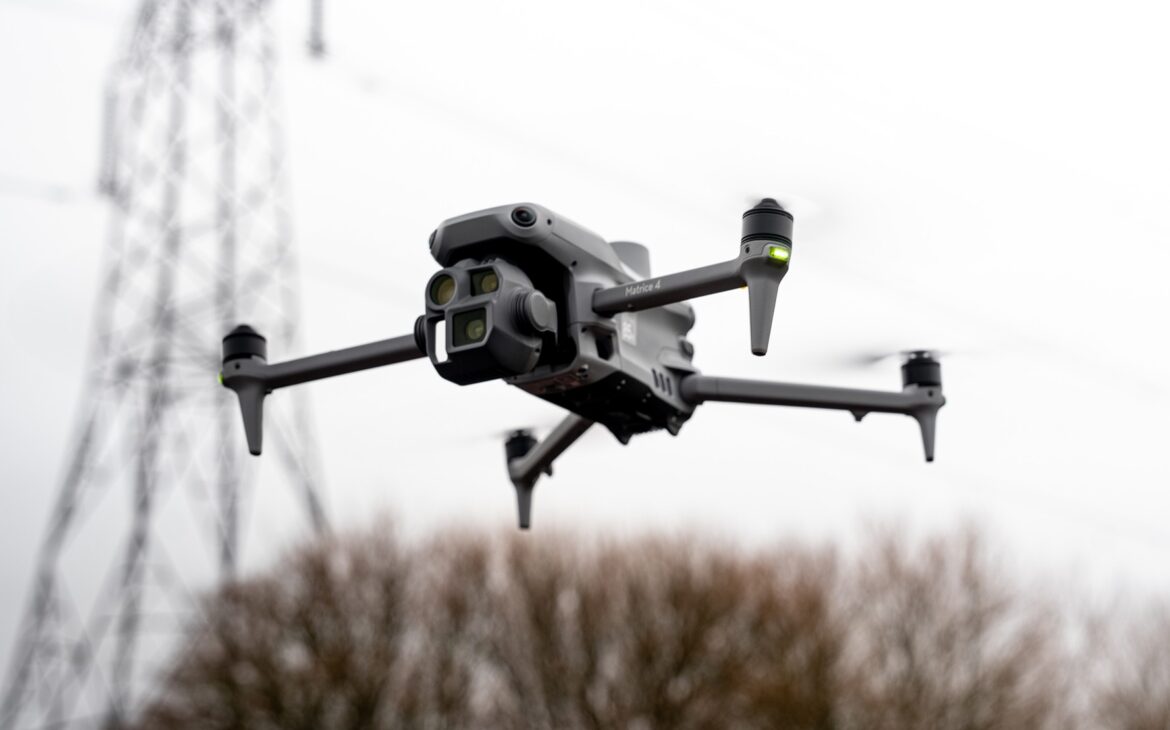

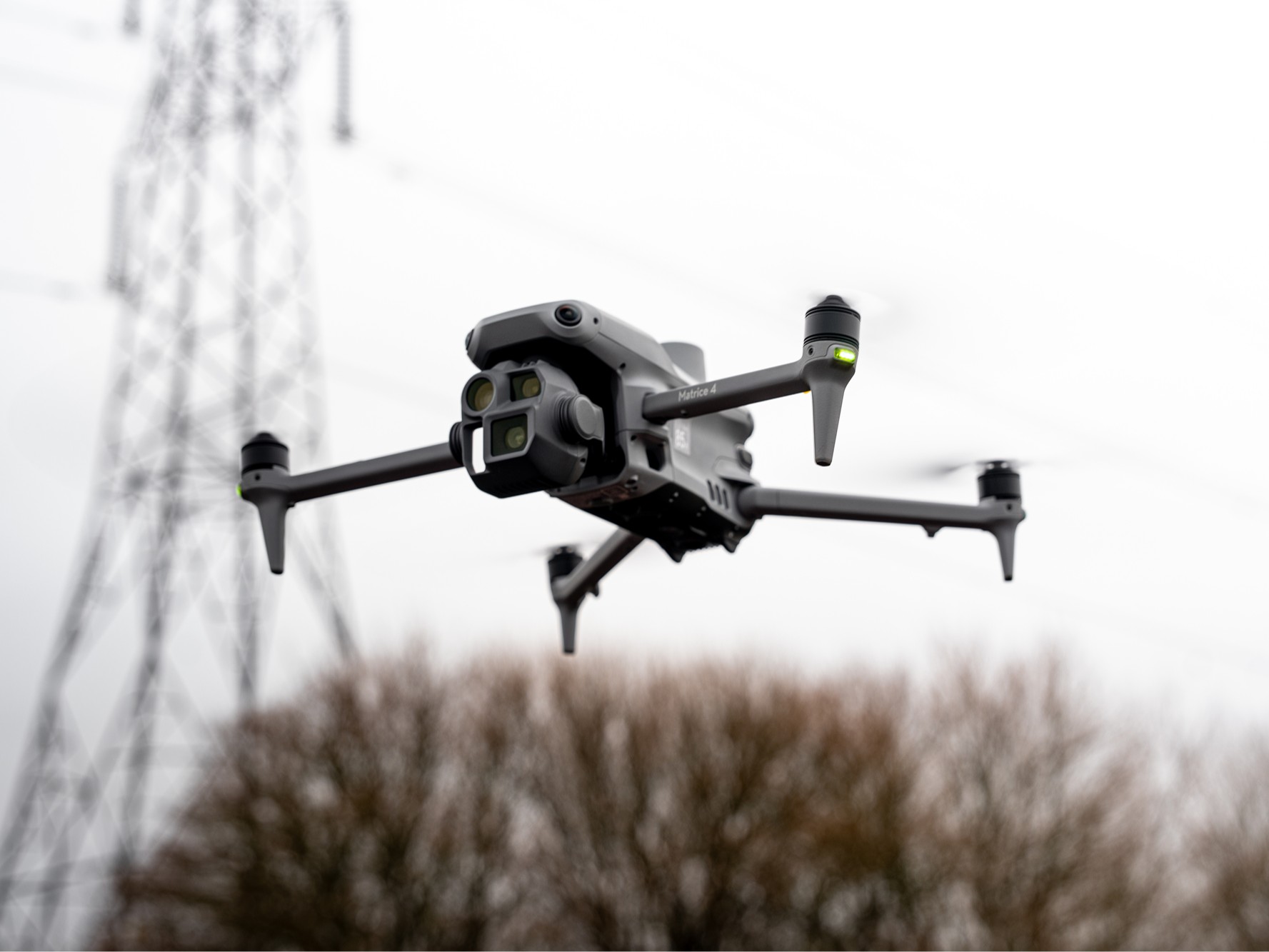

- DJI Matrice 4 Enterprise: портативный геодезический дрон нового поколения с существенными улучшениями относительно линейки Mavic 3 Enterprise. Оснащен сенсором CMOS 4/3 с коротким интервалом съемки 0,5 с, поддерживает 5-направленную перспективную (наклонную) съемку, алгоритмы искусственного интеллекта и обеспечивает время полета до 49 минут.

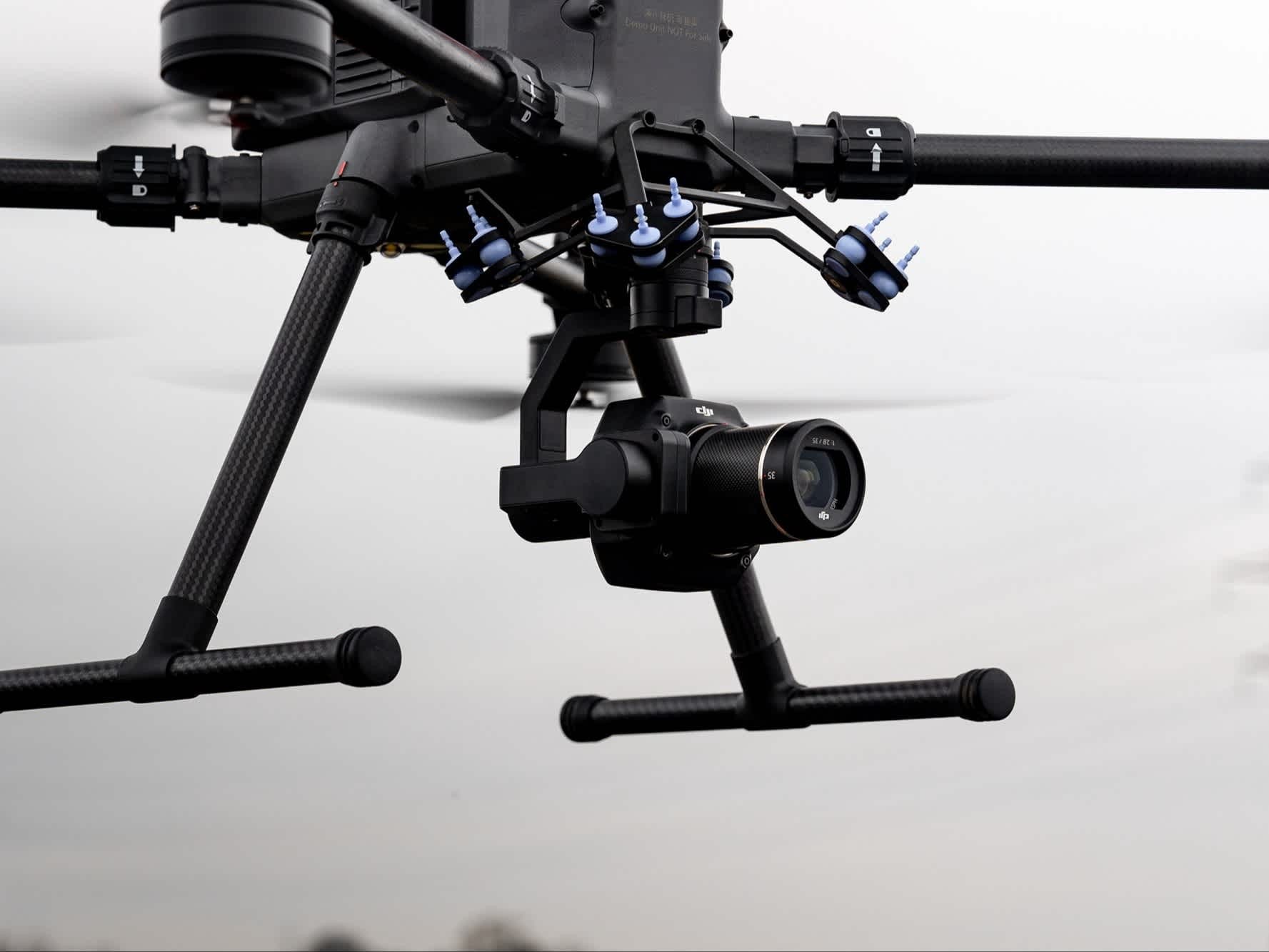

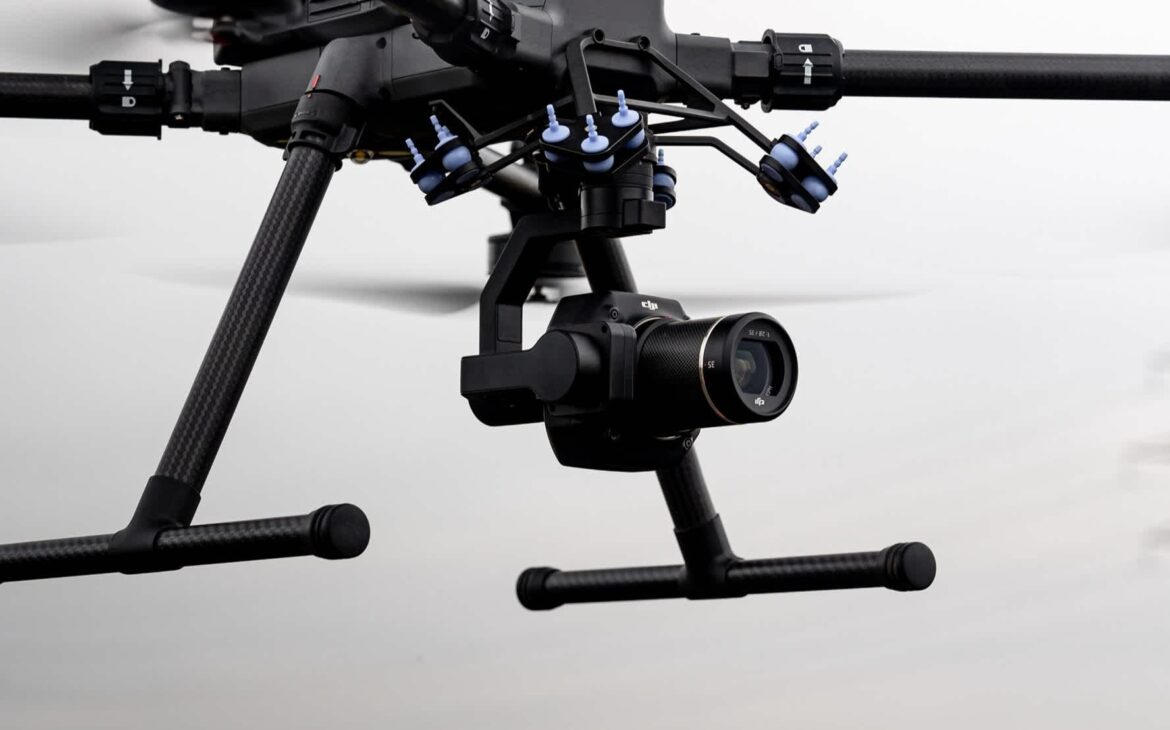

- DJI M350 RTK: промышленная платформа с поддержкой многопозиционной полезной нагрузки, защитой IP55 и продвинутыми системами безопасности. Для фотограмметрических задач комплектуется полнокадровой 45-мегапиксельной камерой P1, модулем Share UAV 203S Pro на 225 Мп или системой наклонных камер Share UAV PSDK 102S V3.

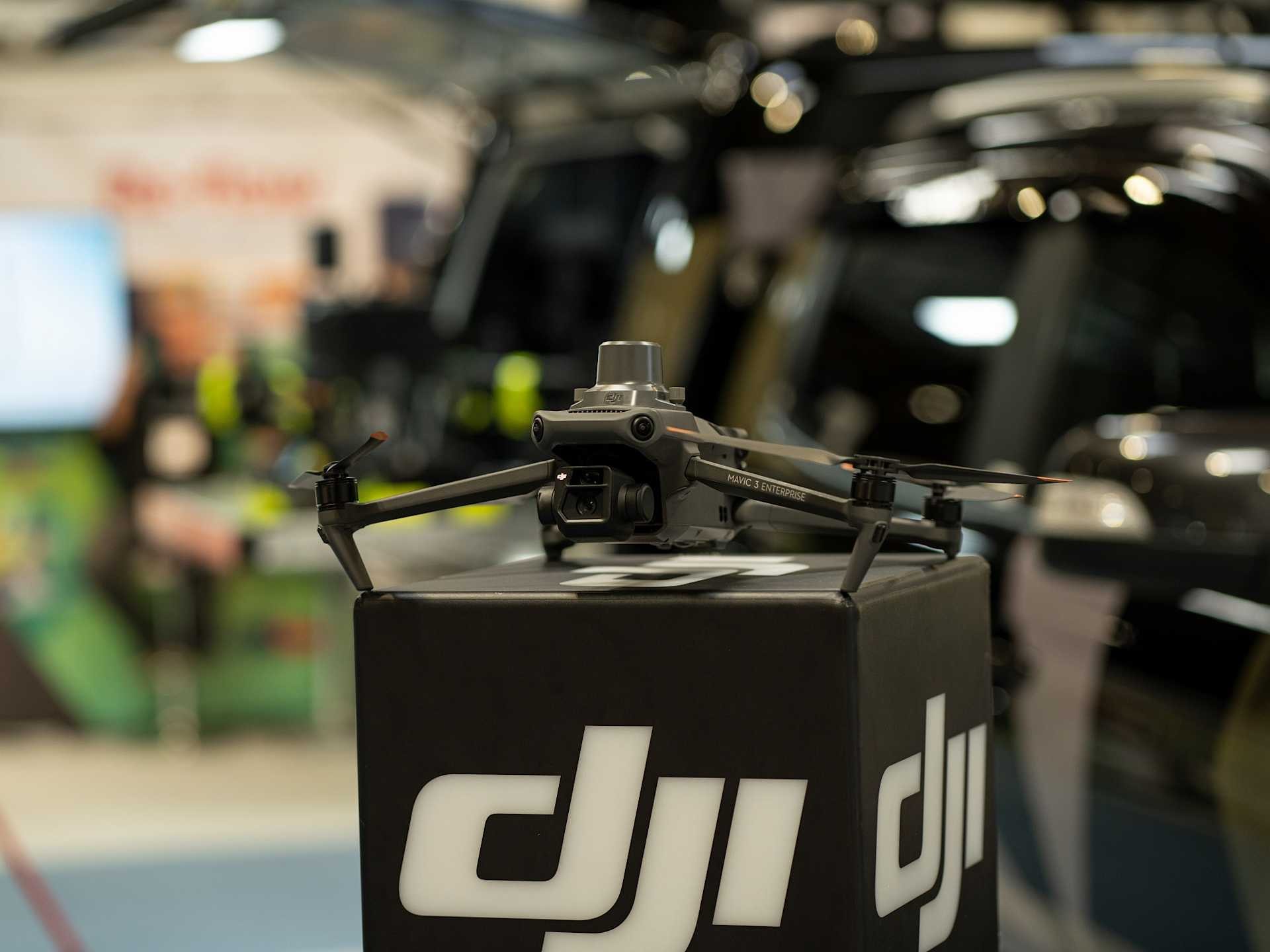

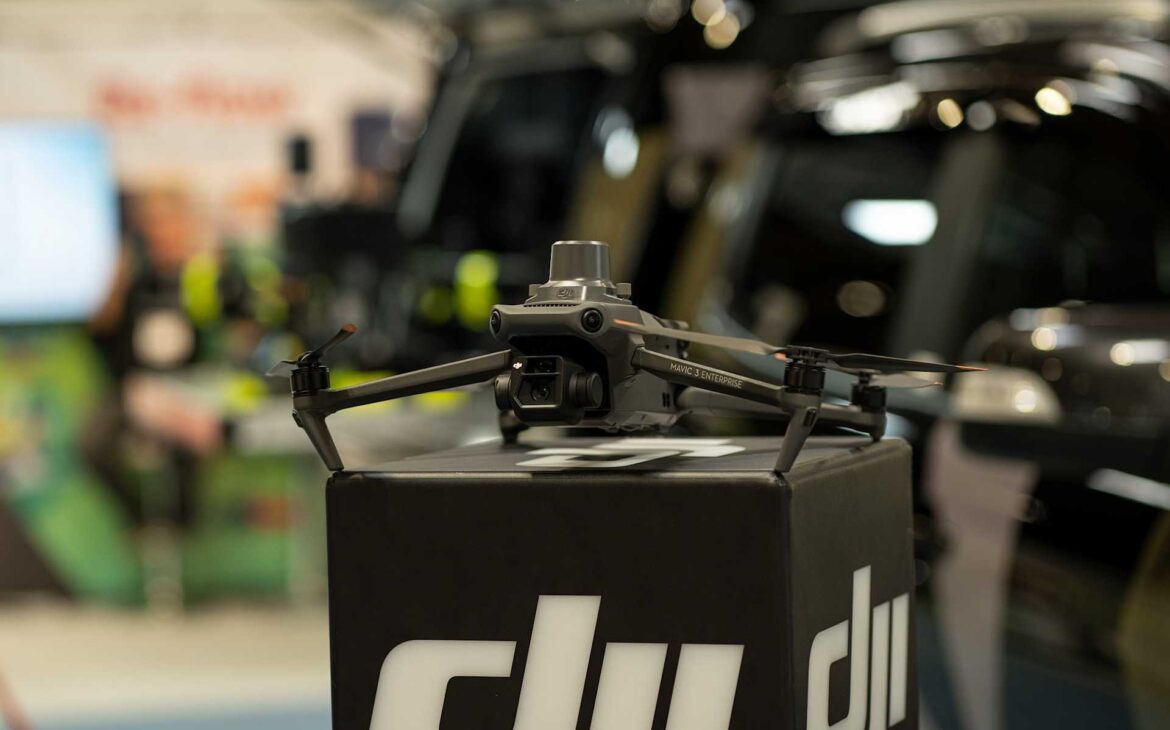

- DJI Mavic 3 Enterprise: компактный складной дрон для геодезических задач. Оснащен широкоугольной камерой с матрицей CMOS 4/3 и механическим затвором, а также телеобъективом с 56-кратным гибридным зумом. Автономность до 45 минут повышает производительность полевых работ, а опциональный RTK-модуль обеспечивает сантиметровую точность позиционирования.

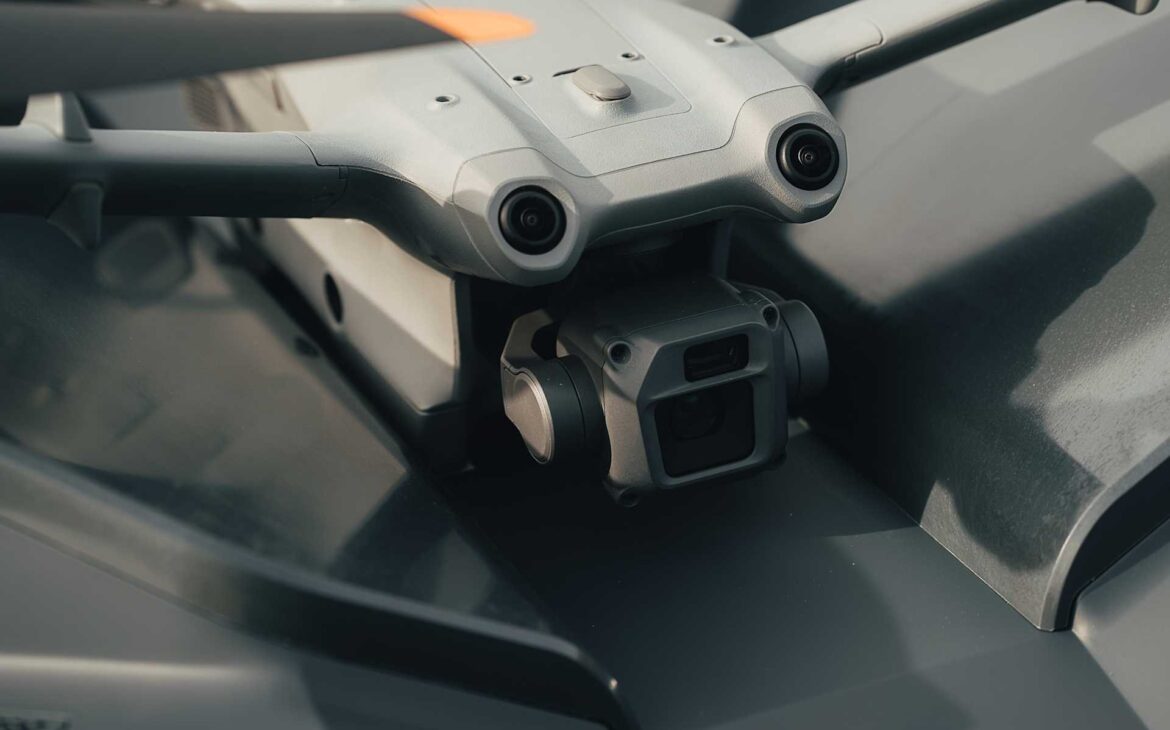

Автоматизированная фотограмметрия (Drone-in-a-Box)
Базовые станции автономного базирования, такие как экосистема DJI Dock, переводят фотограмметрические процессы в полностью автоматический и дистанционный режим.

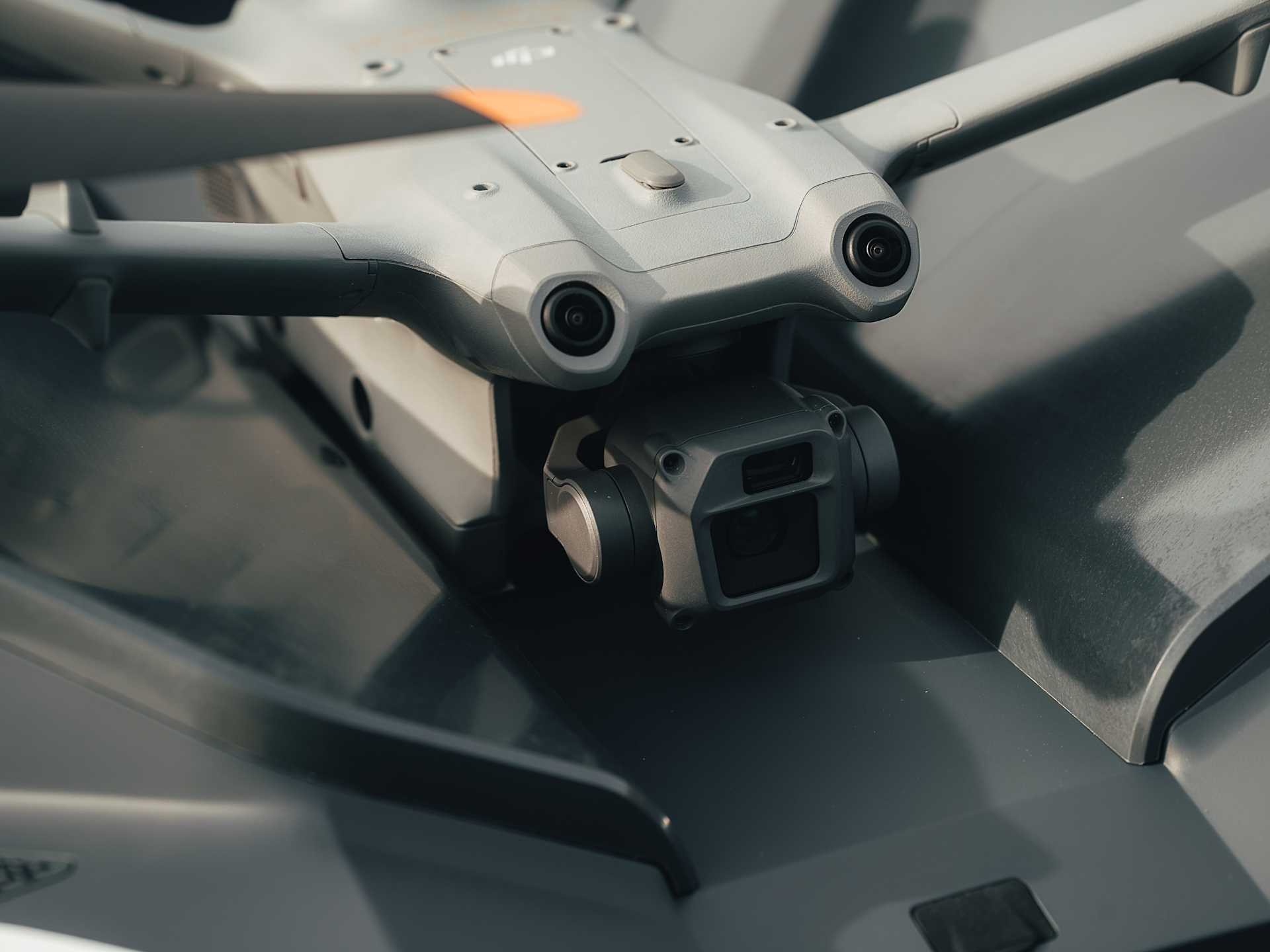

Решение позволяет выполнять регулярный сбор геодезических данных в режиме 24/7 по расписанию или по запросу с последующей автоматической обработкой в облачной среде. Комплексы DJI Dock 2 и Dock 3 комплектуются дронами, оптимизированными для прецизионного картографирования.
Программное обеспечение для фотограмметрической обработки
- DJI Terra: комплексное ПО для фотограмметрической 2D- и 3D-реконструкции, обеспечивающее высокую точность и скорость обработки массивов снимков.
- DJI Modify: интеллектуальная программа для редактирования и постобработки трехмерных моделей. Позволяет устранять плавающие артефакты геометрии, выравнивать плоскости, восстанавливать текстуры и заделывать разрывы сетки. Оптимизирована для бесшовной интеграции с DJI Terra.
- DJI FlightHub 2: облачная платформа для диспетчеризации и дистанционного управления миссиями, особенно эффективная в связке с DJI Dock 2. Включает модуль облачного картографирования (Cloud Mapping), который автоматически строит 3D-модели сразу после посадки дрона на станцию.
- Esri Site Scan for ArcGIS: сквозной облачный сервис для планирования полетов БПЛА, генерации высокодетализированных моделей и централизованного управления парком беспилотных комплексов.
Методы повышения точности измерений
Точность фотограмметрических моделей достигается за счет следующих аппаратно-программных решений:
- Спутниковые режимы RTK и PPK: повышение планово-высотной точности центров фотографирования путем внесения дифференциальных поправок к данным ГНСС (GNSS) в режиме реального времени (RTK) или на этапе постобработки траектории (PPK).
- Опознаки и наземные контрольные точки (GCP): планово-высотное обоснование на местности со строго определенными координатами, применяемое для точной пространственной привязки, устранения деформаций и масштабирования моделей.
- ГНСС-приемники геодезического класса: высокоточные многочастотные приемники (например, оборудования Emlid) для точной геодезической привязки наземных реперных точек и базовых станций.
Примеры внедрения (Кейсы)

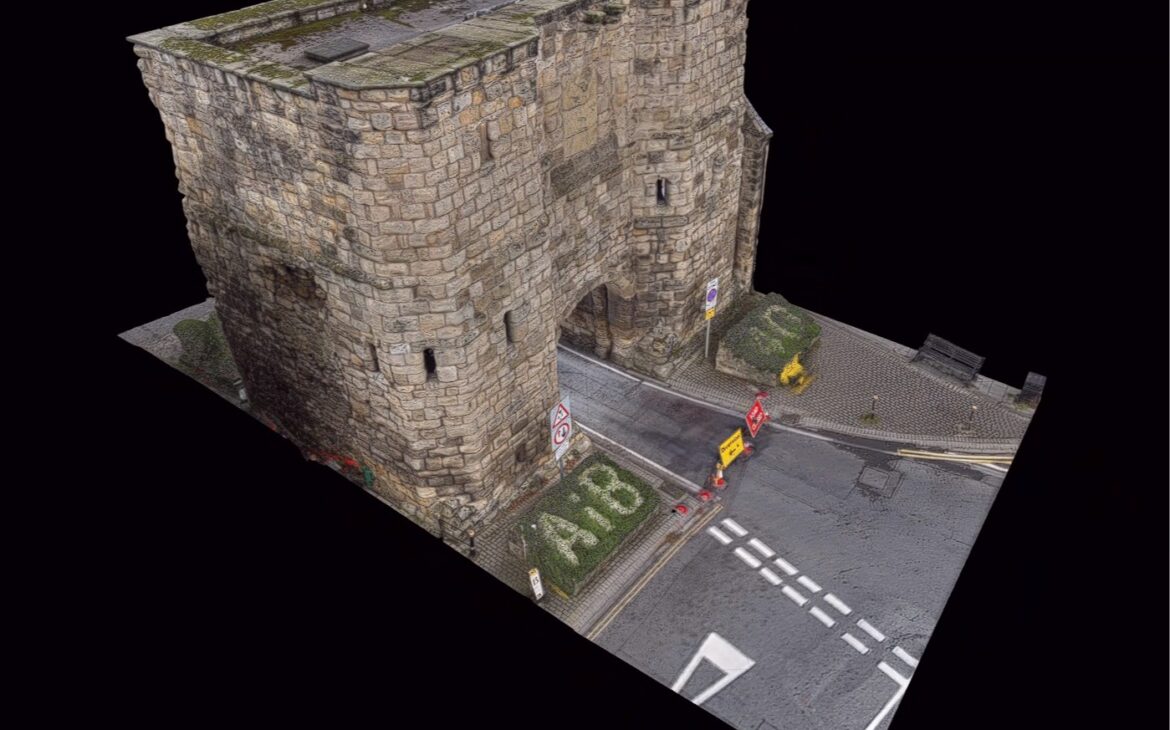

1. Сохранение объектов культурного наследия
С помощью камеры DJI Zenmuse P1 была построена детальная 3D-модель привратной башни XV века в графстве Нортумберленд (Англия), находившейся под угрозой разрушения.
Эксперты использовали полученную цифровую модель для разработки реставрационного плана и формирования архива исполнительной документации. Полевой этап аэрофотосъемки занял менее одного рабочего дня, обеспечив безопасный, экономичный и щадящий способ фиксации труднодоступных элементов памятника архитектуры. Сверхвысокая детализация модели позволила детально изучить каждый фрагмент фасада без возведения строительных лесов. Исходные данные собраны компанией 360 Group.
2. Строительный сектор
Консорциум Balfour Beatty VINCI (BBV) рассчитывает сэкономить порядка £5 млн за 5 лет благодаря внедрению БПЛА на строительстве высокоскоростной железнодорожной магистрали HS2 — крупнейшего инфраструктурного проекта Европы.

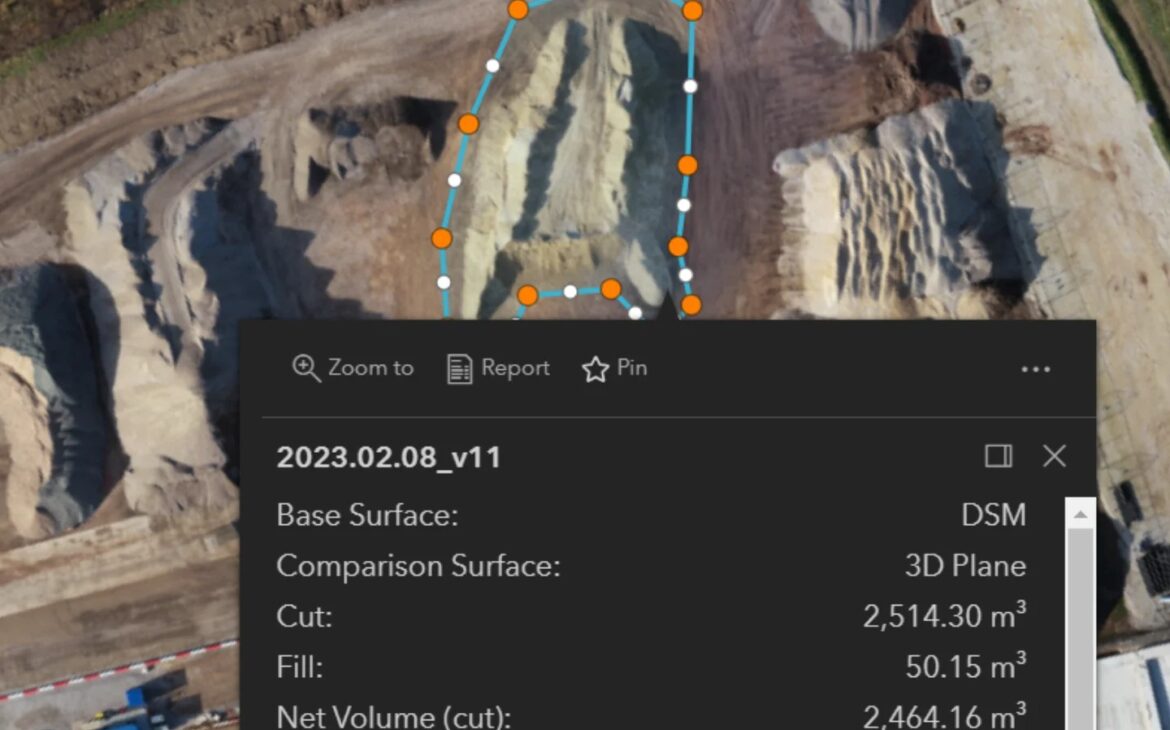

С помощью дронов DJI Mavic 3 Enterprise компания получает ортофотопланы высокого разрешения для регулярного мониторинга хода строительства. Также удалось радикально оптимизировать замеры объемов насыпей и выемок: съемка с дрона занимает всего 10–20 минут против минимум половины рабочего дня при использовании классических геодезических методов.
Дополнительные результаты внедрения BBV:
- Сокращение времени проведения геодезической съемки более чем на 50% после перехода на DJI Mavic 3 Enterprise.
- Достижение абсолютной точности измерений в пределах 20–25 мм без использования наземных контрольных точек (GCP).
- Предотвращение 800 человеко-дней нахождения персонала в зонах повышенного риска («working at risk»).
