Подробный сравнительный анализ технологий Smart 3D Capture и Smart 3D Explore (на базе бортового компьютера Manifold 3) для дрона DJI Matrice 4E: примеры реальных наборов данных и особенности рабочих процессов.
- Детальное сравнение методов Smart 3D Capture и Smart 3D Explore с Manifold 3 на платформе DJI Matrice 4E.
- Наглядные примеры наборов данных, демонстрирующие разницу в полноте съемки.
- Разбор различий в рабочих процессах между двумя методами картографирования.
- Отзыв Бена Форда (компания Wight Drone) о том, как Manifold 3 помогает получать надежные и стабильно воспроизводимые данные.
Дрон DJI Matrice 4E установил новый стандарт в сфере автоматизированной аэрофотосъемки. Встроенная функция Smart 3D Capture формирует точные автоматические маршруты картографирования на основе предварительно созданной базовой модели объекта.
Однако появление бортового компьютера DJI Manifold 3 выводит автономную съемку на принципиально иной уровень. Благодаря возможностям автономного сканирования, мгновенного распознавания окружения, моделирования на борту в реальном времени и динамического планирования траекторий, Manifold 3 существенно расширяет потенциал Matrice 4E — особенно при работе на сложных объектах и в условиях ограниченного пространства.
В этом материале мы рассмотрим ключевые различия между Smart 3D Capture и Smart 3D Explore (с Manifold 3), а также покажем, какие практические преимущества получает специалист. В основу статьи легли результаты полевого сравнительного тестирования, проведенного Беном Фордом из компании Wight Drone.
Ключевые выводы
- Автоматизированное картографирование: и Smart 3D Capture, и связка Smart 3D Explore с DJI Manifold 3 обеспечивают автоматизацию геодезических и инспекционных миссий на DJI Matrice 4E.
- Рабочий процесс Smart 3D Capture: выполнение предварительного полета > посадка или зависание дрона на время построения базовой модели на пульте управления (RC) > расчет точного маршрута по модели > выполнение чистовой миссии > формирование отчета о качестве съемки.
- Рабочий процесс Smart 3D Explore (Manifold 3): определение границ зоны > автономное сканирование пространства (модель рассчитывается прямо в полете для генерации чистовой траектории) > выполнение чистового маршрута > формирование отчета о качестве съемки.
- Оптимизация процесса: Manifold 3 ускоряет полевой этап и позволяет принимать решения на месте за счет динамической корректировки траектории под реальную геометрию объекта.
- Результаты тестов: Manifold 3 создает более плотные и полные модели, захватывая слепые зоны конструкции, недоступные для стандартного режима Smart 3D Capture.
Мнение эксперта:
«Опыт практической работы с Manifold 3 показал, что этот модуль формирует заметно более полные и надежные массивы данных, сводит к минимуму риск прерывания миссии, отлично справляется со сложными и стесненными условиями, а также позволяет автоматизировать внутреннюю съемку объектов».
— Бен Форд, Wight Drone
Краткое сравнение: Smart 3D Capture и Smart 3D Explore (Manifold 3)
| Параметр | Smart 3D Capture | Smart 3D Explore (с DJI Manifold 3) |
|---|---|---|
| Необходимое оборудование | DJI Matrice 4E + пульт RC Plus 2 | DJI Matrice 4E + пульт RC Plus 2 + модуль Manifold 3 |
| Обработка данных | Базовая модель рассчитывается на пульте (бесплатно, до 400 снимков) либо в FlightHub 2 (платный облачный сервис). | Базовая модель рассчитывается непосредственно на борту дрона через Manifold 3 в реальном времени. |
| Рабочий процесс | Полуавтоматический: 1. Полет для первичного сбора данных. 2. Зависание или посадка для расчета базовой модели на пульте. 3. Генерация точного маршрута по полученной модели. |
Полностью автоматический: Дрон самостоятельно исследует пространство, строит модель и планирует чистовые траектории прямо в полете без остановок. |
| Обратная связь оператору | Стандартный видеопоток и вид карты. | Отображение процесса генерации грубой 3D-модели прямо во время полета. |
| Оптимальные сценарии | Периодические задачи или проекты, где модуль Manifold 3 недоступен. | Сложные, масштабные или ранее не обследованные объекты, требующие быстрого автономного картографирования. |
Что представляет собой DJI Manifold 3?

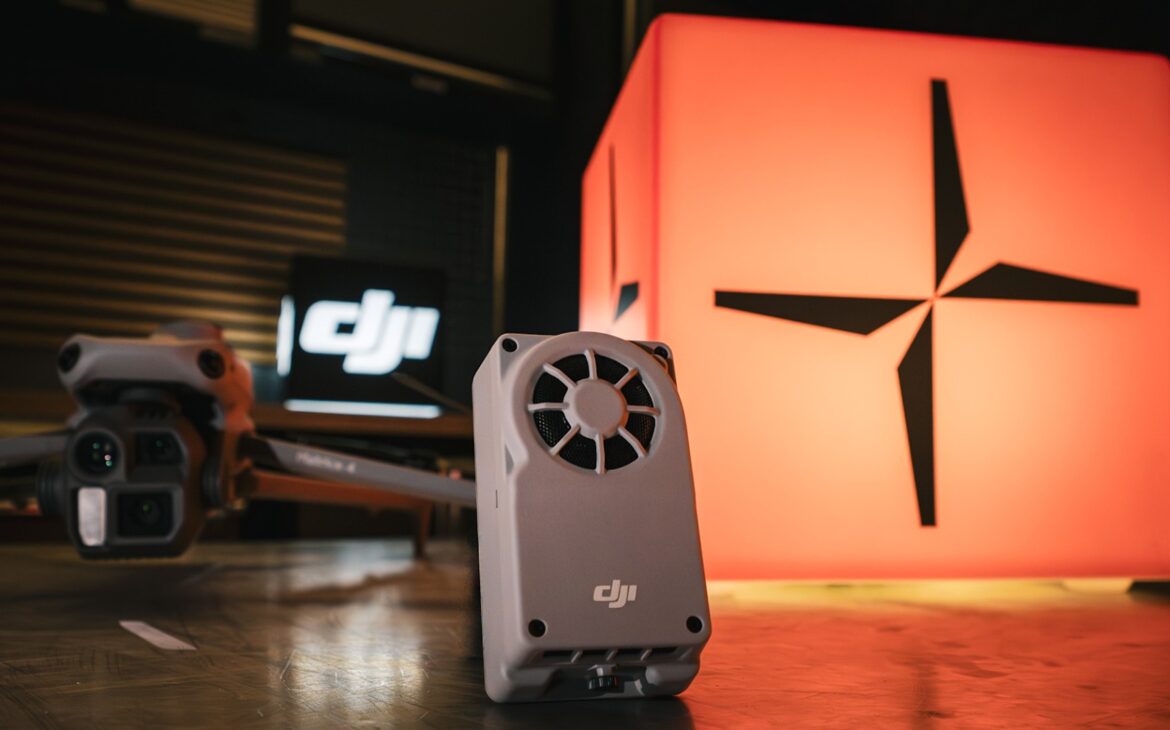

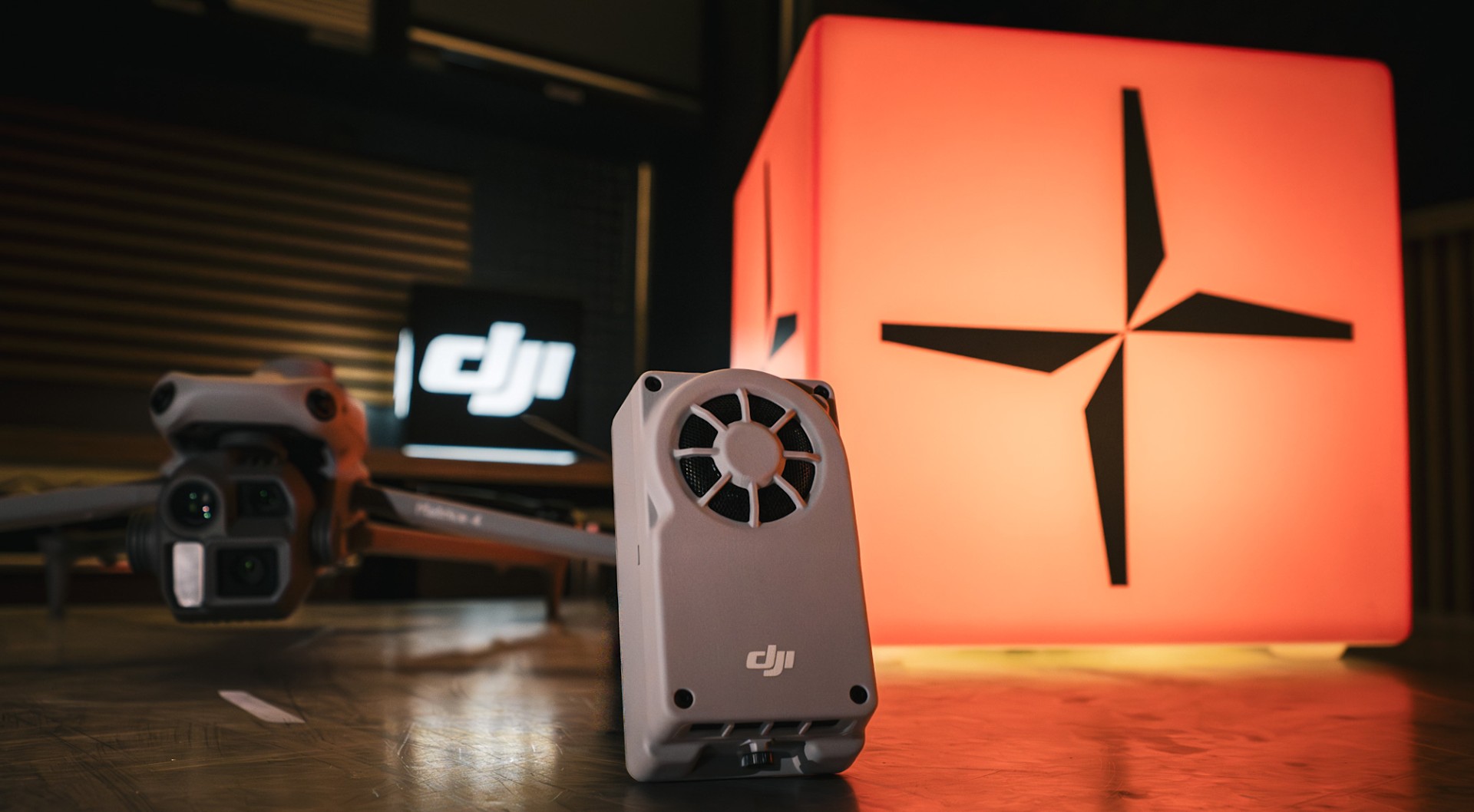

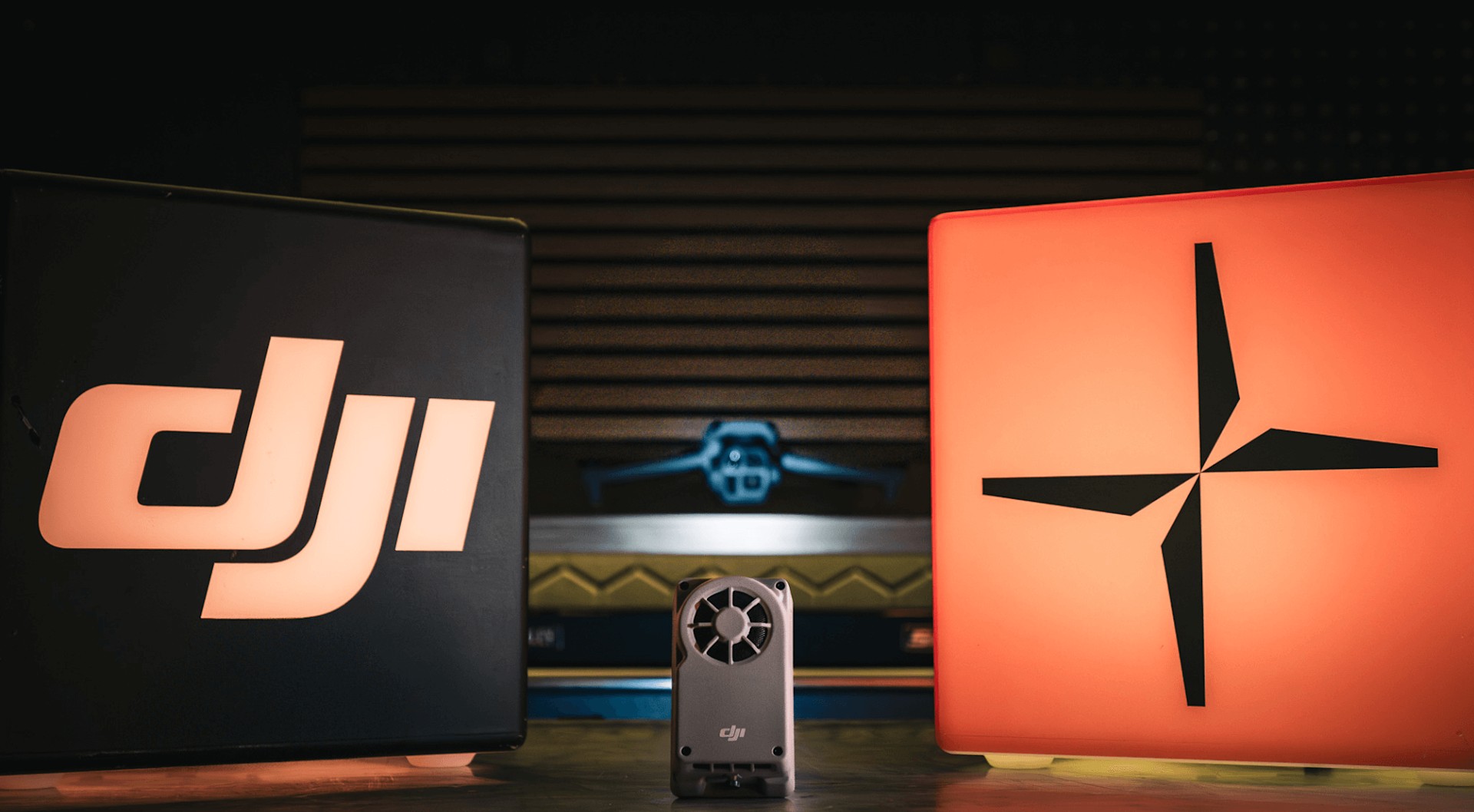

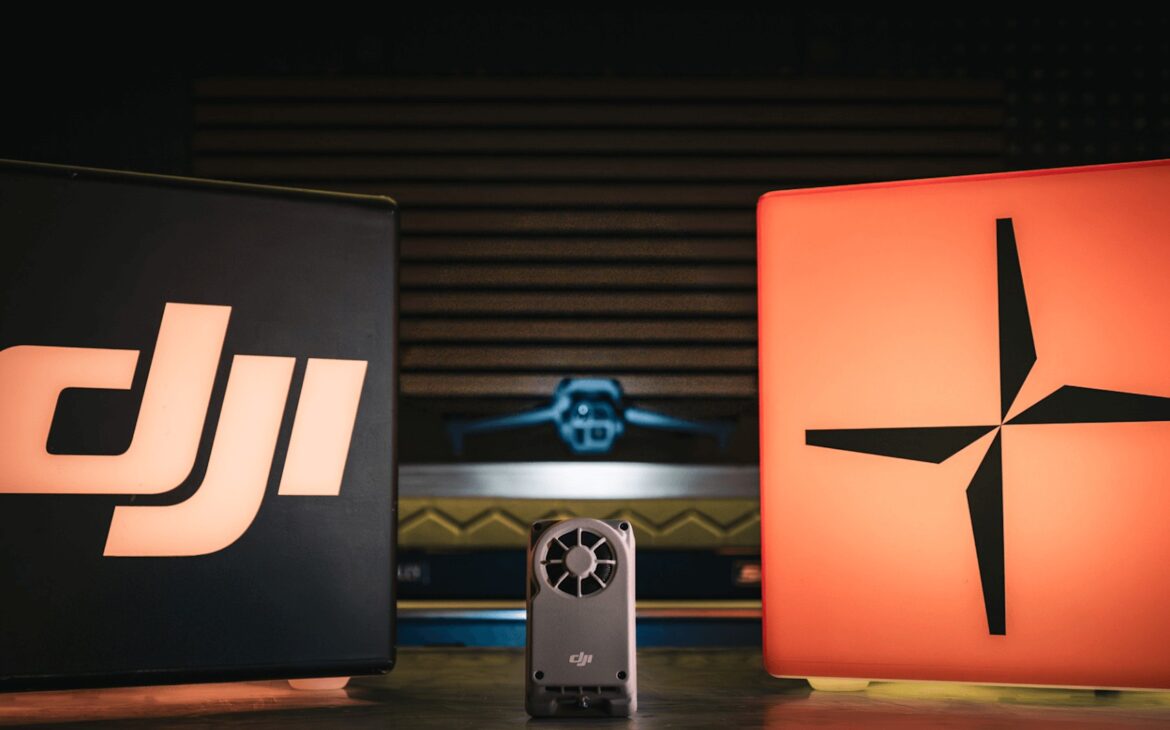

DJI Manifold 3 — это компактный высокопроизводительный бортовой компьютер массой всего 120 г, обеспечивающий вычислительную мощность до 100 TOPS.
При установке на платформы Matrice 400 и дроны серии Matrice 4 модуль берет на себя ресурсоемкие вычисления для управления полетом, подвесом и полезной нагрузкой, повышая общую производительность системы. Именно интеграция Manifold 3 с дроном DJI Matrice 4E открывает режим Smart 3D Explore.
Что такое Smart 3D Capture?
Технология Smart 3D Capture предполагает первичный сбор данных и последующий расчет черновой трехмерной модели непосредственно на пульте управления.
На базе этой модели алгоритм рассчитывает точные траектории съемки на близком расстоянии от поверхности объекта (вплоть до 1 метра), после чего дрон автономно выполняет детальную съемку.
- Главное преимущество: простое и точное трехмерное моделирование объектов сложной архитектурной формы.
Что такое Smart 3D Explore с модулем Manifold 3?
Подключение модуля DJI Manifold 3 к DJI Matrice 4E активирует функцию картографирования в реальном времени и автоматическое построение маршрутов в незнакомом пространстве.
В процессе работы Manifold 3 проводит круговое 360° сканирование заданной зоны, строит детализированную базовую модель прямо в воздухе и передает ее на пульт. Это позволяет оперативно задать чистовую траекторию полета, точно повторяющую контуры сооружения.
- Главное преимущество: высокоточное моделирование сложных конструкций за один непрерывный полевой вылет.
Сравнение рабочих процессов (Workflow)

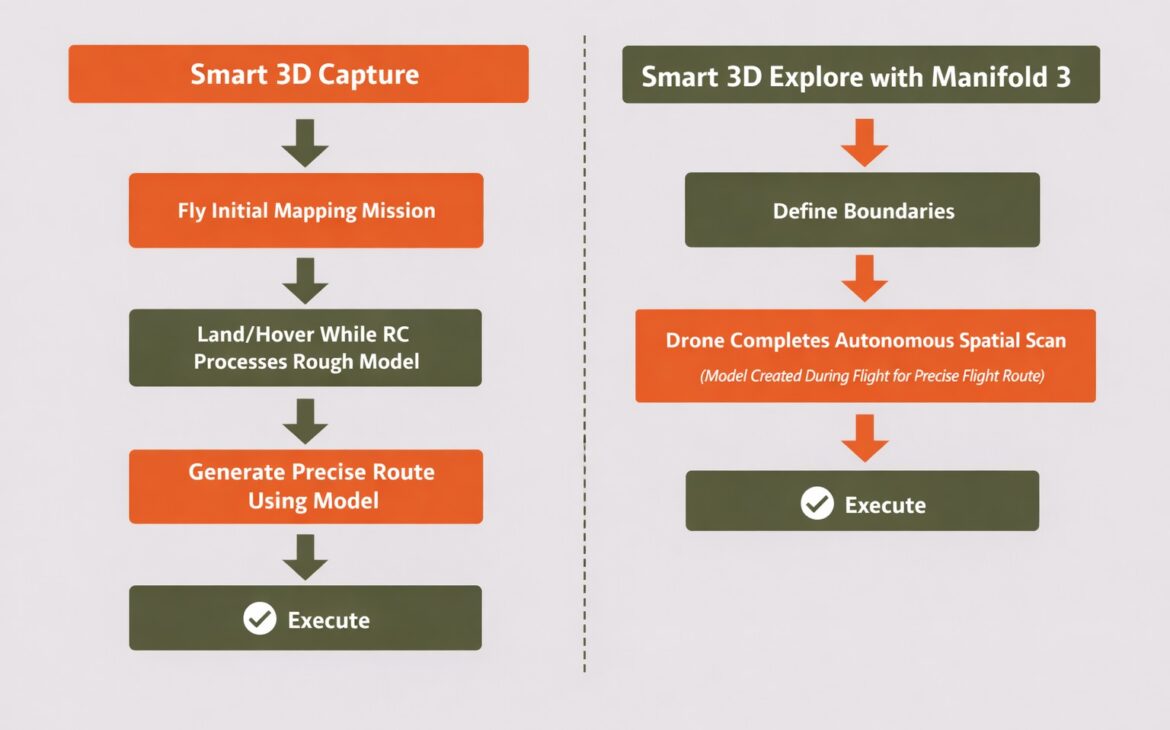

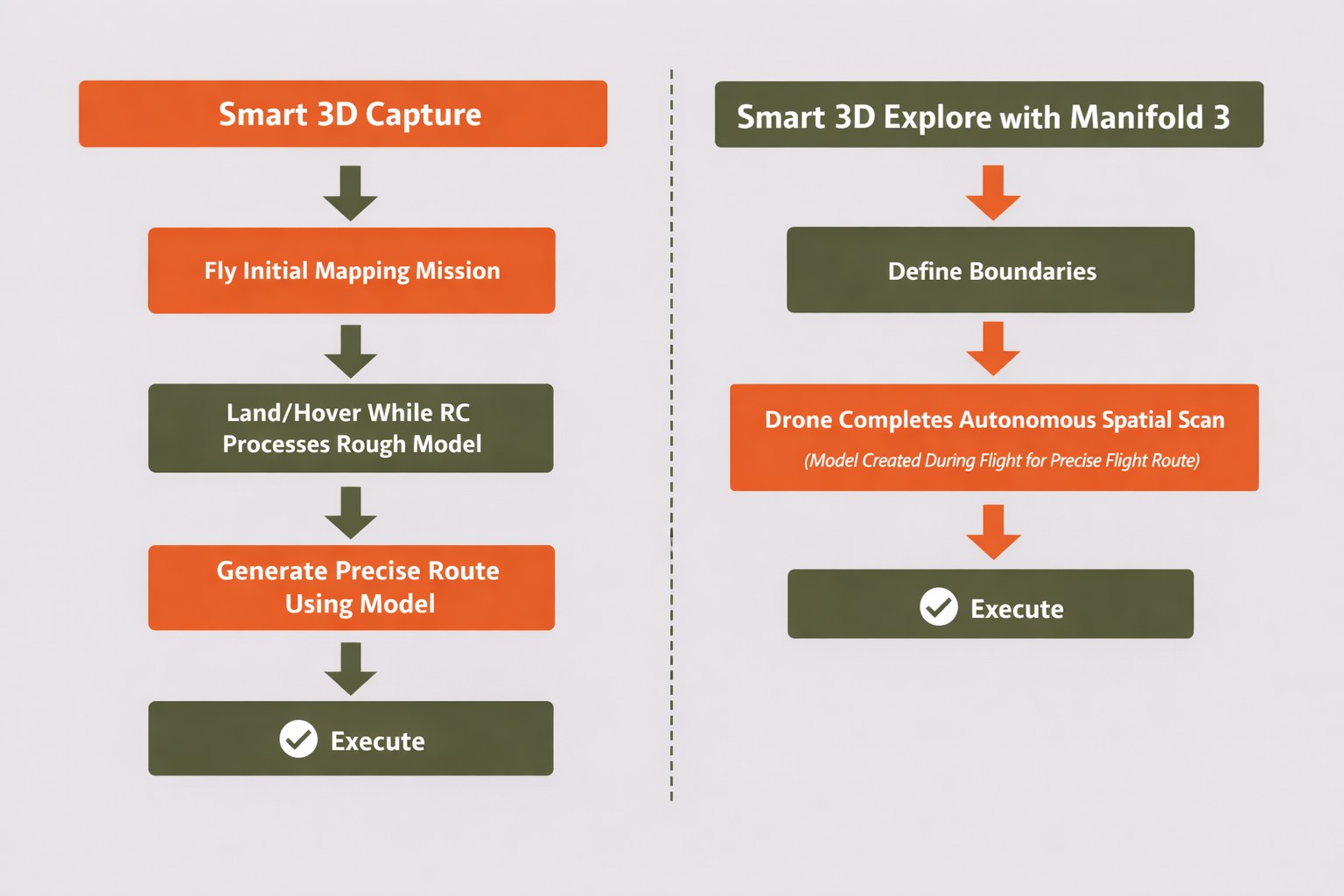

Алгоритм Smart 3D Capture
- Шаг 1. Первичный полет: быстрый облет объекта на Matrice 4E. Затем в приложении DJI Pilot 2 выбираются снимки для создания предварительного облака точек. Для корректной фиксации геометрии рекомендуется выполнять перспективную (наклонную) съемку.
- Шаг 2. Планирование маршрута: после задания границ зоны система автоматически генерирует объемный план полета. Оператор настраивает рабочие параметры (скорость, дистанцию съемки) и вручную размечает препятствия или водные поверхности, если автоматическое распознавание дало сбой.
- Шаг 3. Чистовой полет: загрузка готового маршрута в память M4E и выполнение миссии.
Алгоритм Smart 3D Explore с Manifold 3
Позволяет быстро создать облако точек для объектов, по которым отсутствуют предварительные картографические данные.
- Шаг 1. Анализ траектории в реальном времени: оператор видит трансляцию формируемой 3D-модели на экране пульта. Система предлагает высокоточный маршрут съемки на малом расстоянии, огибающий сложные поверхности. Оператор может быстро скорректировать или утвердить траекторию прямо по ходу полета.
- Шаг 2. Высокоточная съемка: дрон выполняет чистовой полет по маршруту, рассчитанному на основе данных Manifold 3 (загрузка, выбор границ, задание параметров), собирая кадры высокого разрешения. Режим гарантирует оптимальное перекрытие и правильный ракурс даже на нестандартных конструкциях.
- Шаг 3. Завершение миссии: весь цикл выполняется за один непрерывный вылет, что существенно сокращает сроки полевых работ. На выходе формируется отчет о качестве съемки, готовый для передачи в фотограмметрический софт.
Практическое тестирование: Smart 3D Capture против Manifold 3
Сравнительные полевые испытания двух подходов провел Бен Форд из компании Wight Drone.
Бен регулярно применял штатный режим Smart 3D Capture и высоко оценивал его возможности, однако отмечал сложности с распознаванием мелких и тонких элементов конструкций, что периодически приводило к зависаниям миссии или пропускам данных. После серии тестов с Manifold 3 он подтвердил намерение приобрести данный модуль для постоянной работы.
Ключевые результаты испытаний
Модуль Manifold 3:
- Формирует более полные и надежные наборы пространственных данных;
- Существенно снижает вероятность срыва или остановки миссии;
- Эффективно работает в условиях сложной геометрии и ограниченного пространства;
- Позволяет полностью автоматизировать съемку внутри помещений и конструкций.
Оборудование и параметры съемки
- Объект съемки: сельскохозяйственный ангар (практический сценарий).
- Дрон: DJI Matrice 4E.
- ГНСС-приемник: Emlid Reach RS2.
- ПО для обработки: DJI Terra.
- Методы съемки: штатный DJI Smart 3D Capture и Smart 3D Explore (Manifold 3).
- Продольное/поперечное перекрытие: 80% / 80%.
- Пространственное разрешение (GSD): ~0,05 см/пикс.
- Опорные точки (GCP): не использовались.
Ход выполнения работ
По словам Бена Форда, рабочий процесс с Manifold 3 предельно прост:
- Расстановка границ вокруг объекта;
- Автоматический расчет и запуск полетного задания;
- Наложение пространственной сетки на конструкцию;
- Возврат дрона на точку старта;
- Снятие модуля Manifold и финальная обработка облака точек.
В процессе стандартной съемки Smart 3D Capture было получено 2 184 кадра, тогда как миссия с Manifold 3 зафиксировала 3 587 снимков.
«Несмотря на то что вокруг ангара практически не было густой растительности или препятствий, тест наглядно показал: штатный Smart Capture испытывает серьезные трудности там, где посторонние преграды способны прервать выполнение маршрута».

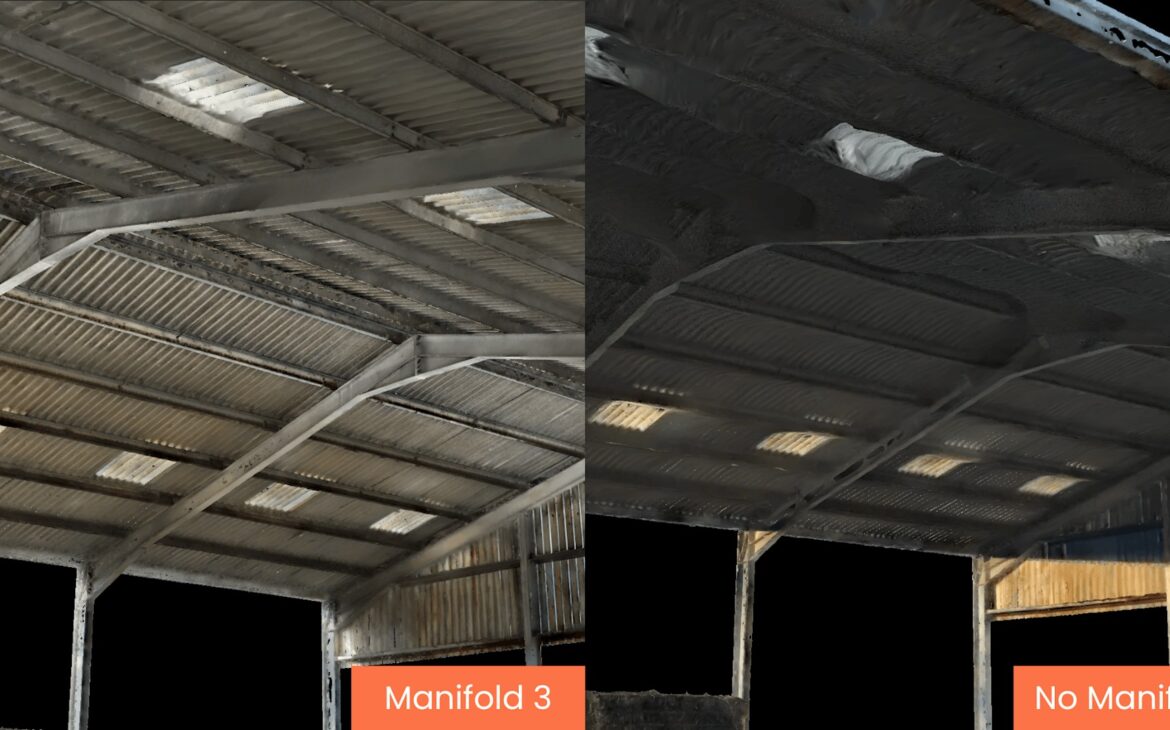

Анализ полученных данных
В наборе данных Smart 3D Capture зафиксированы:

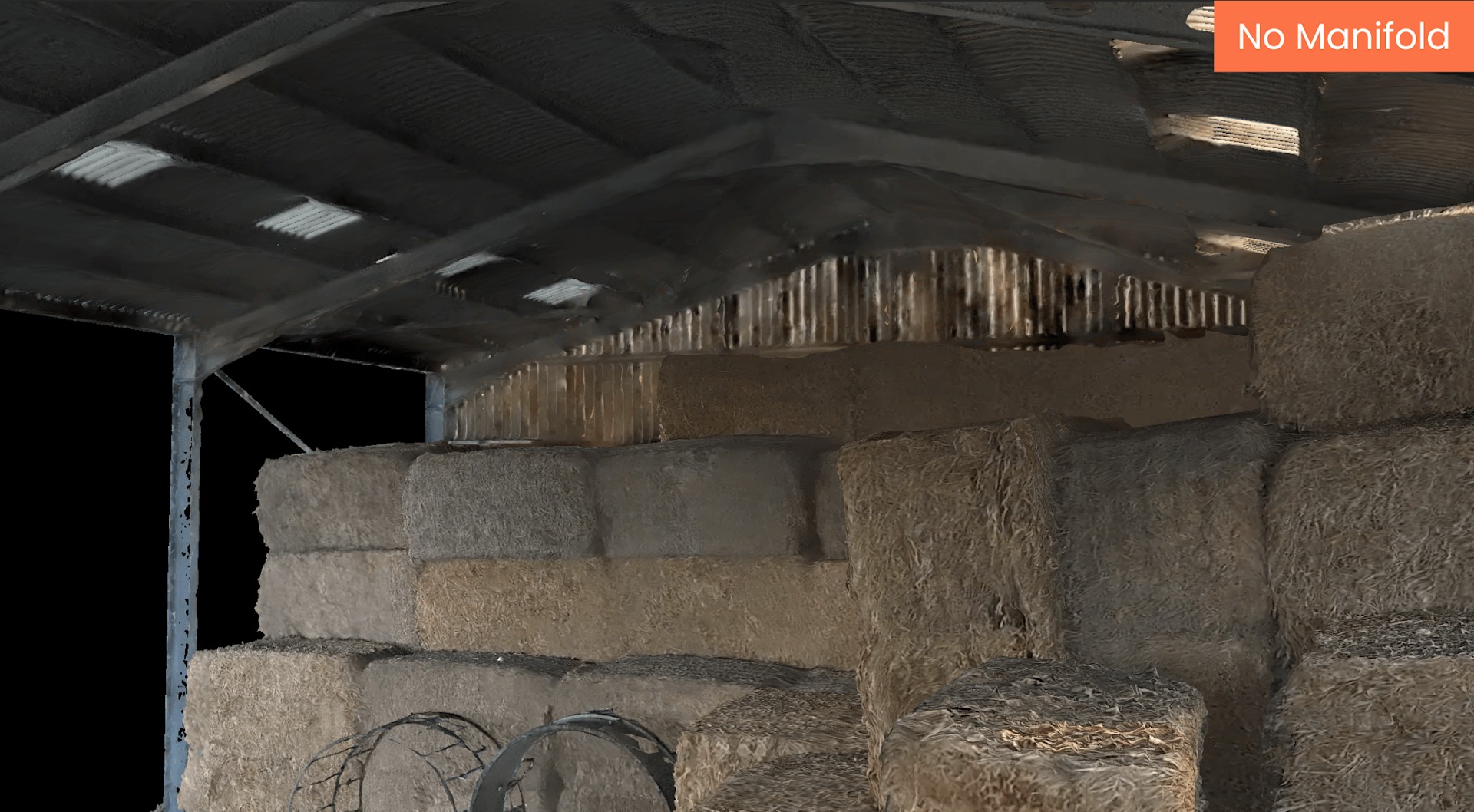

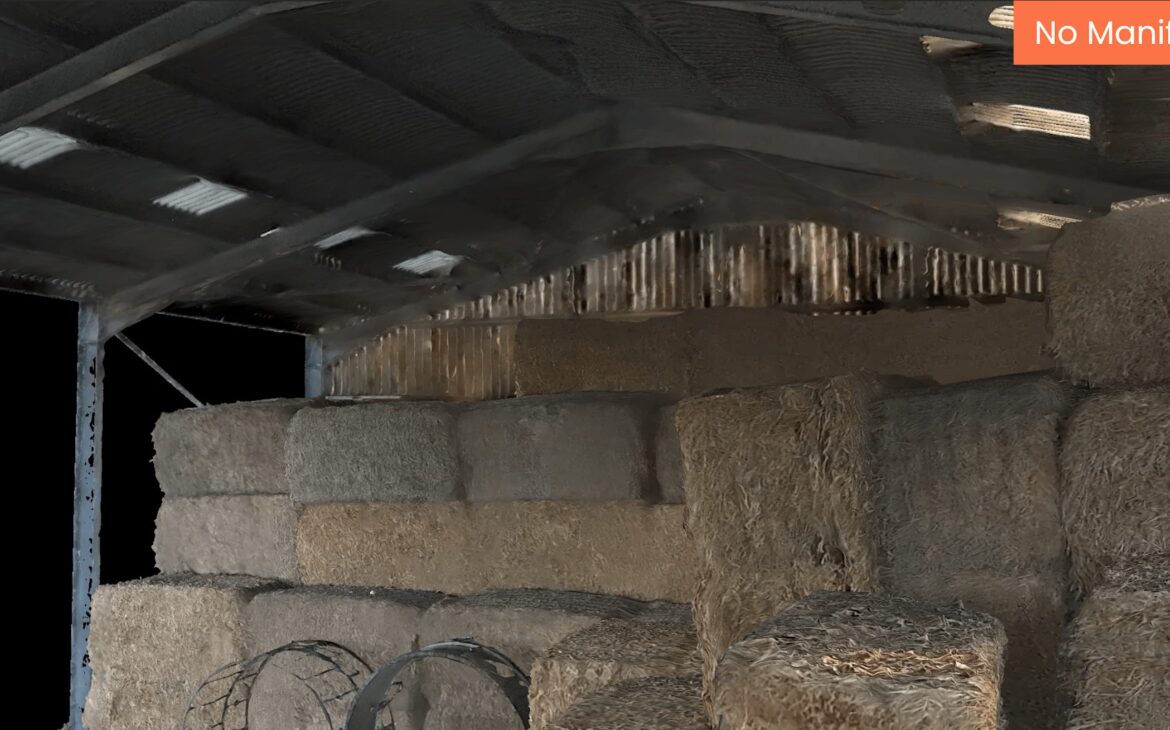

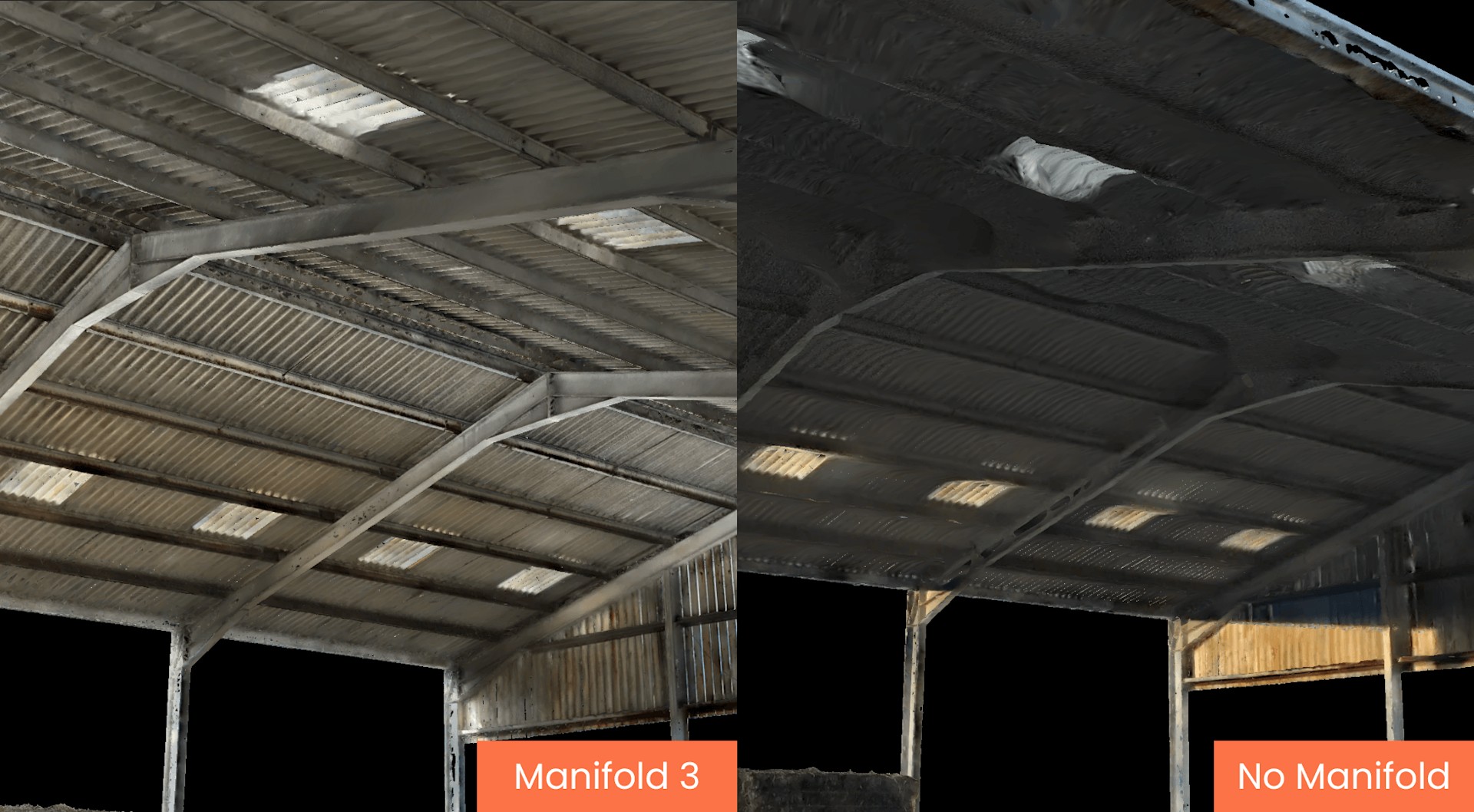

- Пропуски данных и пустоты (особенно внутри каркаса ангара);
- Геометрические искажения в зонах тюков соломы и стропильных конструкций крыши;

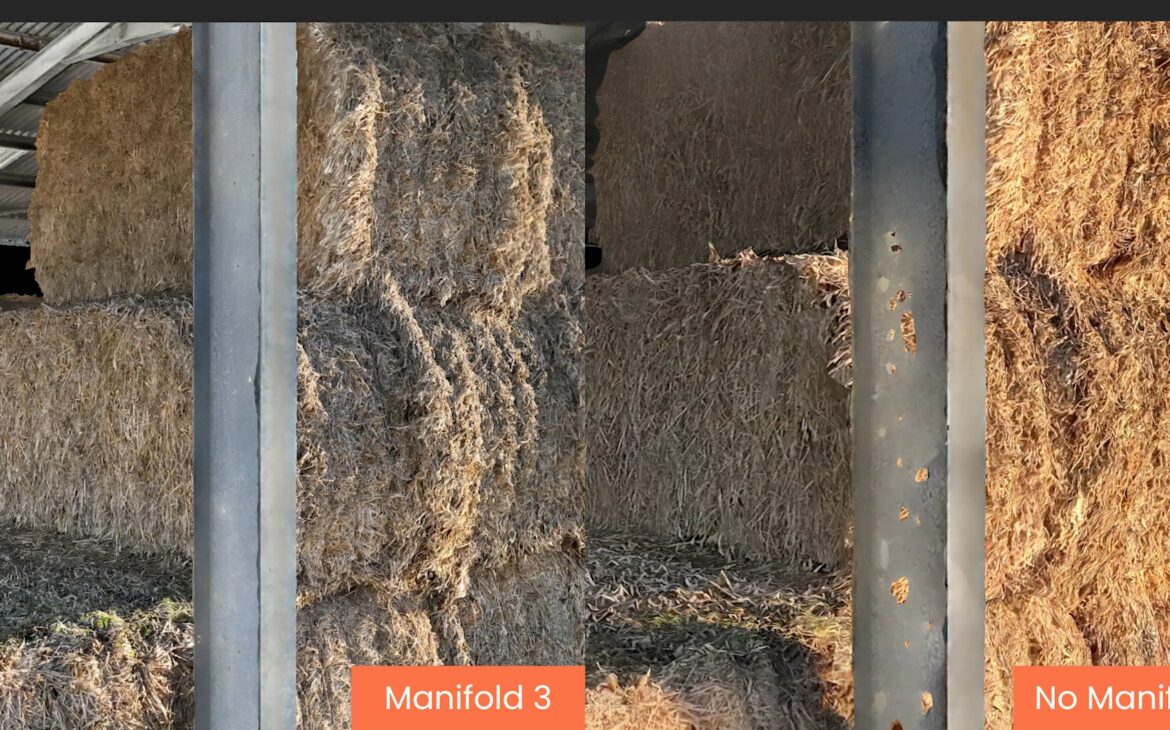

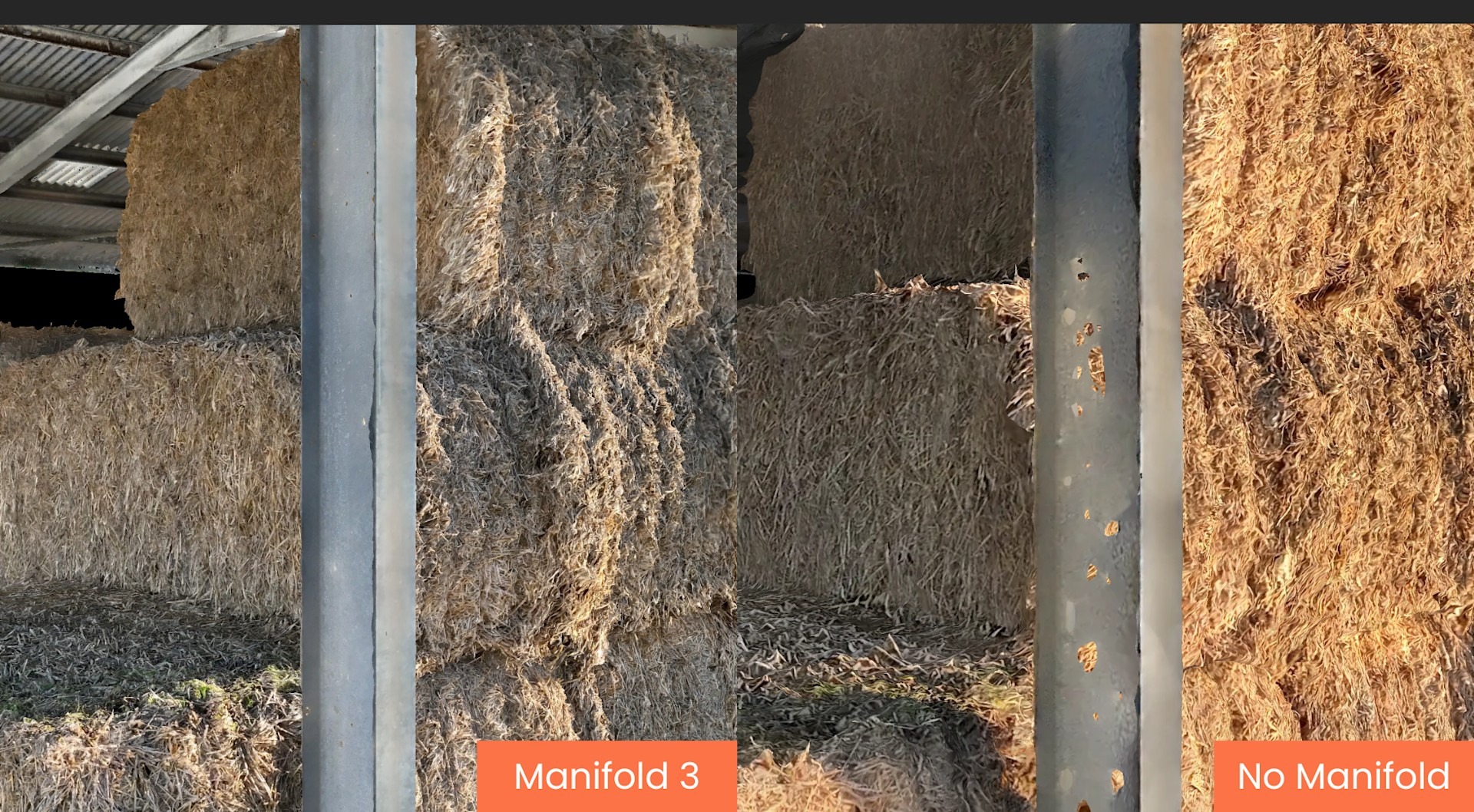

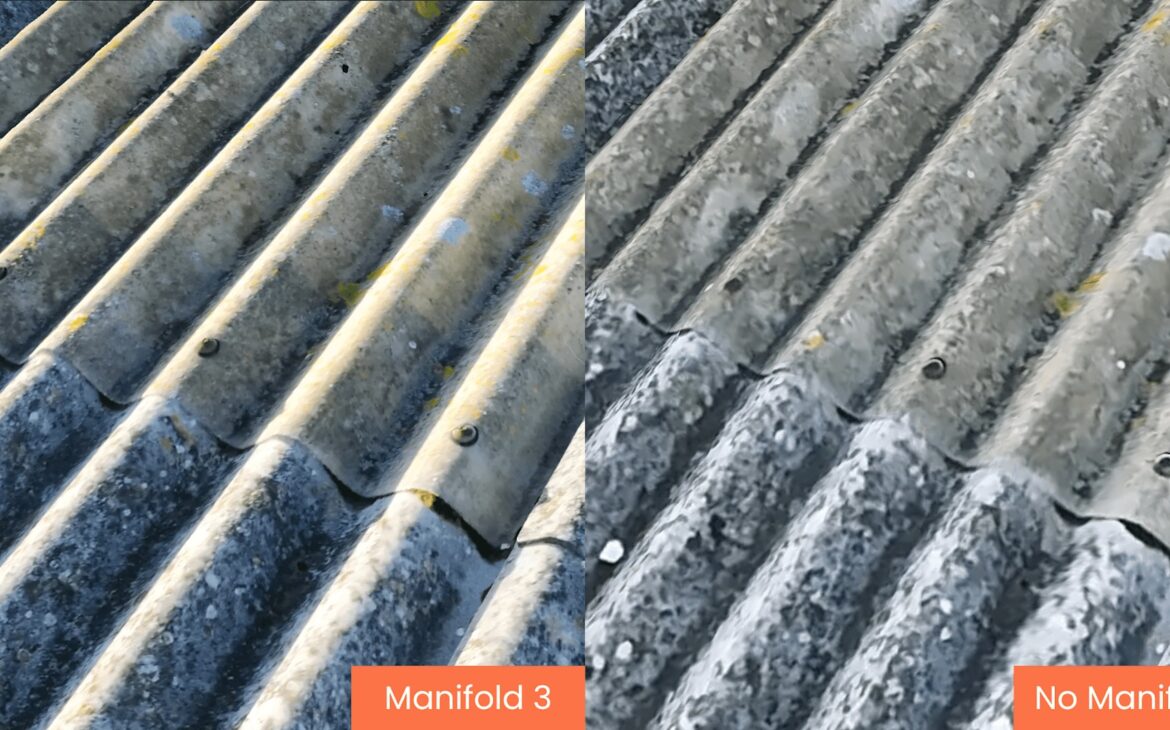

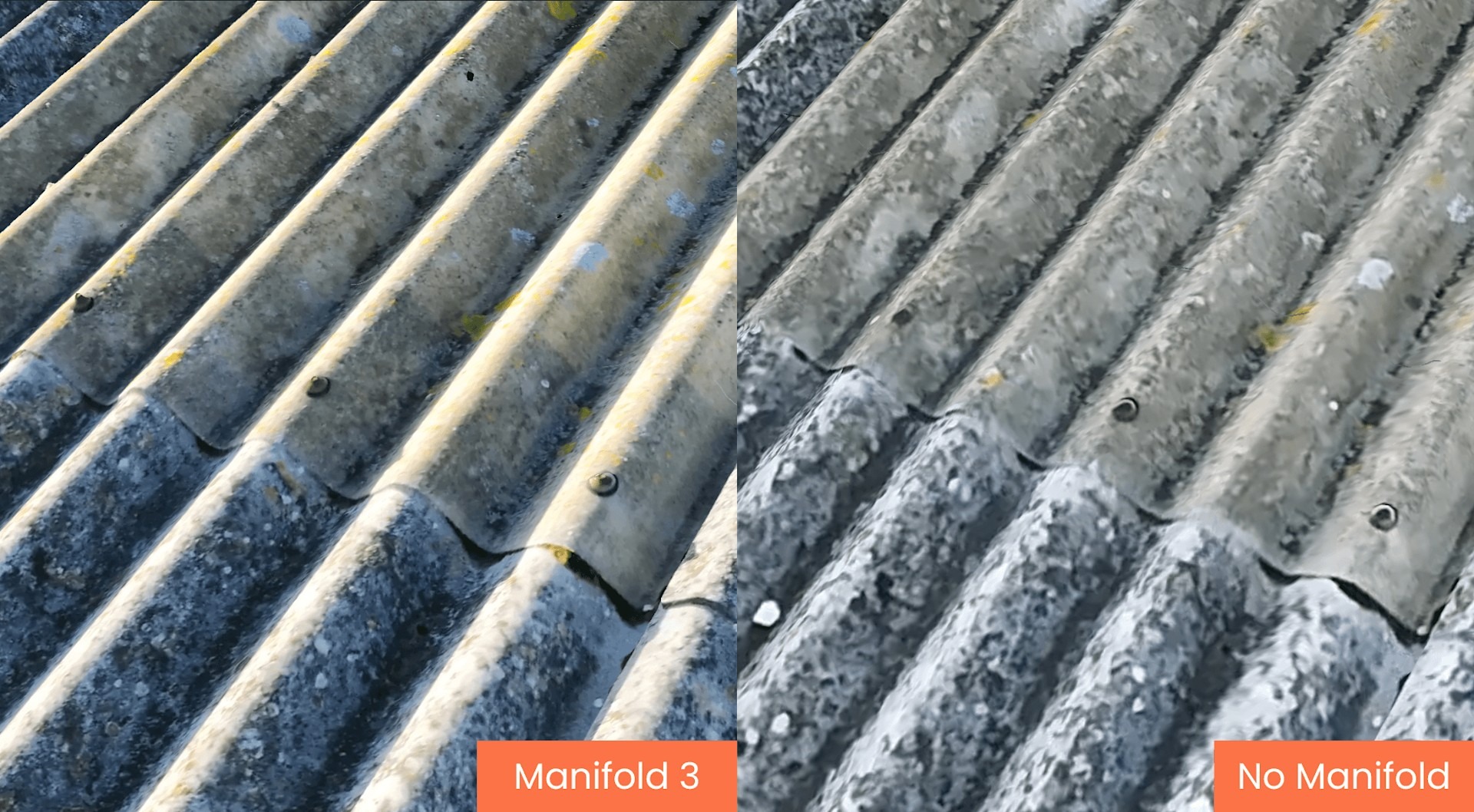

- Хорошее общее качество внешнего фасада, но заметные деформации на ребрах и кромках.

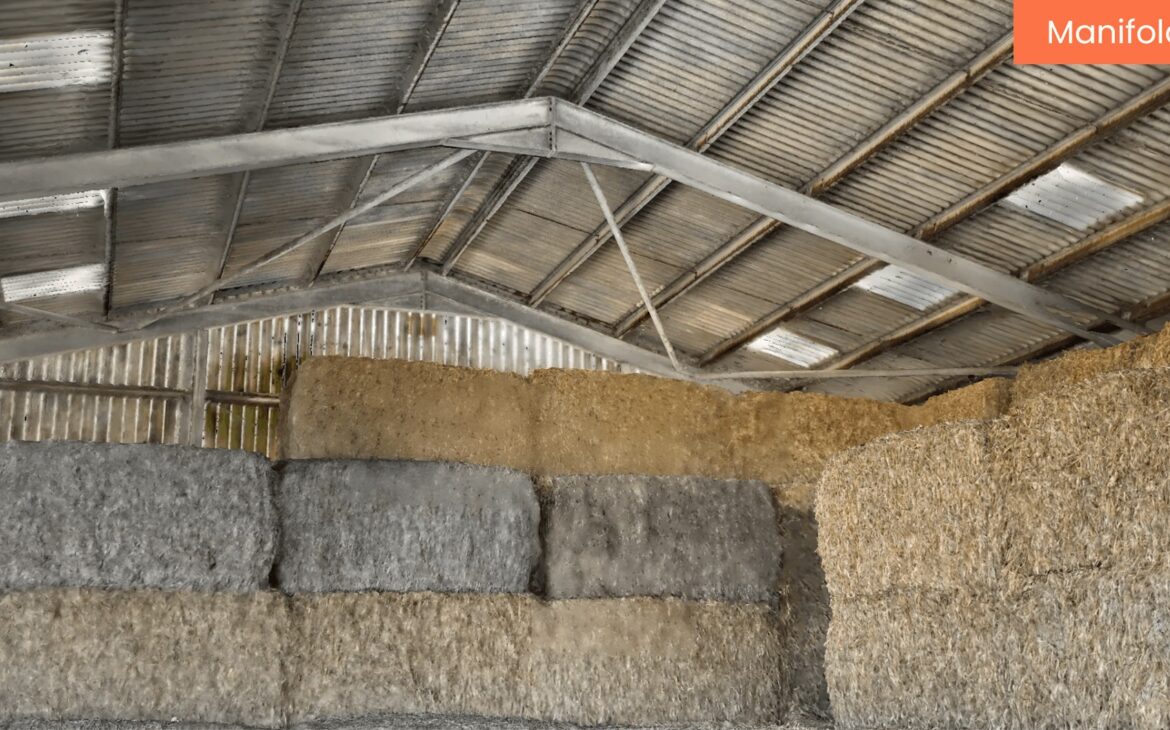

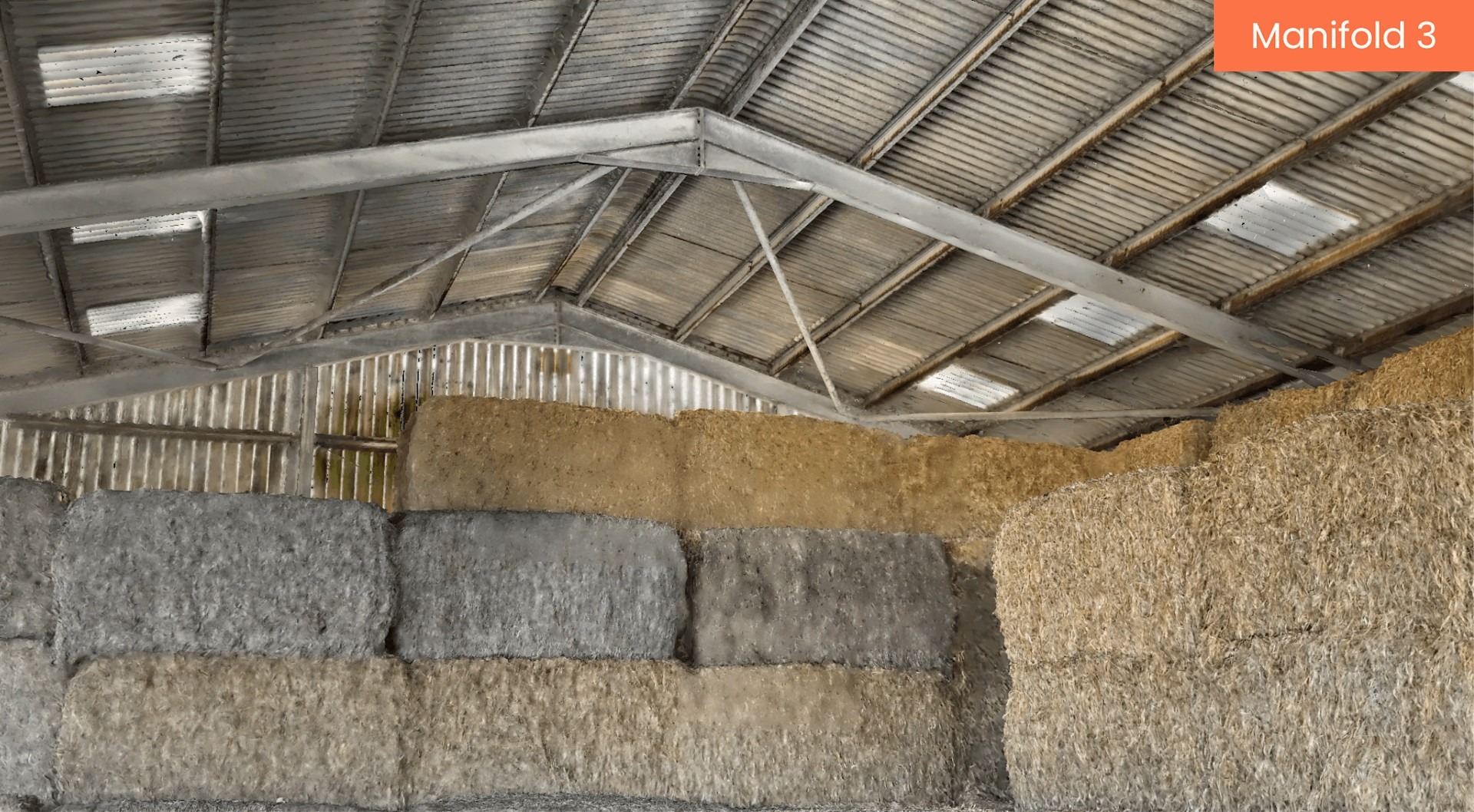

Модель на базе Manifold 3 продемонстрировала:
- Существенно более высокую плотность точек;
- Практически полное отсутствие слепых зон и пустот;
- Четкую геометрию внутренних элементов;
- Высокую детализацию экстерьера при минимальных искажениях.
Автоматизированное сканирование внутренних пространств
Одним из ключевых преимуществ DJI Manifold 3 стала возможность автоматизированного сканирования объекта изнутри.
«На этапе предварительного планирования в стандартном Smart Capture требуется сбор наклонных снимков для облака точек, что часто вынуждает дрон отлетать более чем на 20 метров за пределы границ объекта. На открытой местности это допустимо, но в условиях плотной застройки или ограничений по пространству превращается в проблему».
Алгоритм обследования с Manifold 3 исключает необходимость широких вылетов за пределы объекта.
«Завершив внешнюю съемку, я установил Manifold и запустил сканирование внутреннего объема ангара — стандартный Smart Capture на такое просто не способен. Несмотря на естественное волнение оператора при работе внутри конструкции, автоматика отработала безупречно».
По оценке эксперта, превзойти этот результат по детальности внутренней геометрии можно только при ручном пилотировании.
Итог: почему Manifold 3 меняет стандарты автоматической съемки
Данное сравнение ни в коем случае не принижает возможности штатного Smart 3D Capture. Эта встроенная функция DJI Matrice 4E остается мощным и полезным инструментом, отлично решающим стандартные задачи моделирования.
Однако внешний вычислительный модуль Manifold 3 переводит работу на качественно иной уровень. Моделирование в реальном времени дает геодезистам и инспекторам решающее преимущество: непрерывный рабочий процесс, максимальную полноту сбора данных и свободу маневра на сложных промышленных площадках.
