Обзор технологий обхода препятствий в потребительских и корпоративных дронах DJI: визуальных датчиков, инфракрасных систем, LiDAR, радара и APAS.
В этом руководстве объясняется, как работают системы обхода препятствий: какие визуальные датчики, инфракрасные системы, технологии LiDAR и радара, а также APAS используются в дронах DJI. Кроме того, здесь сравниваются системы обнаружения препятствий в потребительских и корпоративных моделях и рассматривается, почему эти технологии важны для более безопасного и автономного полёта.
Главное
- Современные дроны используют визуальные датчики, инфракрасные системы, LiDAR и радар, чтобы обнаруживать препятствия и избегать их во время полёта.
- Всесторонний бинокулярный обзор позволяет одновременно следить за препятствиями в нескольких направлениях и точно оценивать глубину.
- LiDAR повышает точность обнаружения препятствий, особенно при слабом освещении и на малом расстоянии.
- В продвинутых корпоративных дронах часто применяют радар миллиметрового диапазона: он надёжно работает в тумане, пыли, дыму и темноте.
- Технология APAS от DJI позволяет дронам автоматически прокладывать обходной маршрут, а не просто останавливаться перед препятствием.
- Обход препятствий повышает безопасность полёта, но не заменяет внимательность пилота и соблюдение правил безопасной эксплуатации.
Обход препятствий стал одной из важнейших функций безопасности современных дронов. Он помогает пилотам увереннее летать в условиях всё более сложной обстановки. Современные модели — от лёгких потребительских до продвинутых корпоративных платформ — сочетают визуальные датчики, инфракрасные системы, LiDAR и радар, чтобы обнаруживать препятствия поблизости и избегать столкновений.
В этом руководстве рассказывается, как работают системы обхода препятствий, какие технологии используются в дронах DJI и чем отличаются системы обнаружения препятствий в потребительских и корпоративных моделях.
Что такое обход препятствий
Обход препятствий — это функция безопасности, которая помогает предотвратить столкновения во время полёта. С помощью бортовых датчиков и интеллектуального программного обеспечения дрон обнаруживает такие объекты, как деревья, здания, стены и опоры линий электропередачи, а затем автоматически останавливается, снижает скорость или меняет траекторию, чтобы избежать столкновения.
Современные системы обхода препятствий повышают безопасность полёта, особенно для начинающих пилотов и при автономном управлении дроном. Такая технология широко применяется во многих моделях DJI, хотя уровень защиты зависит от конкретного дрона.

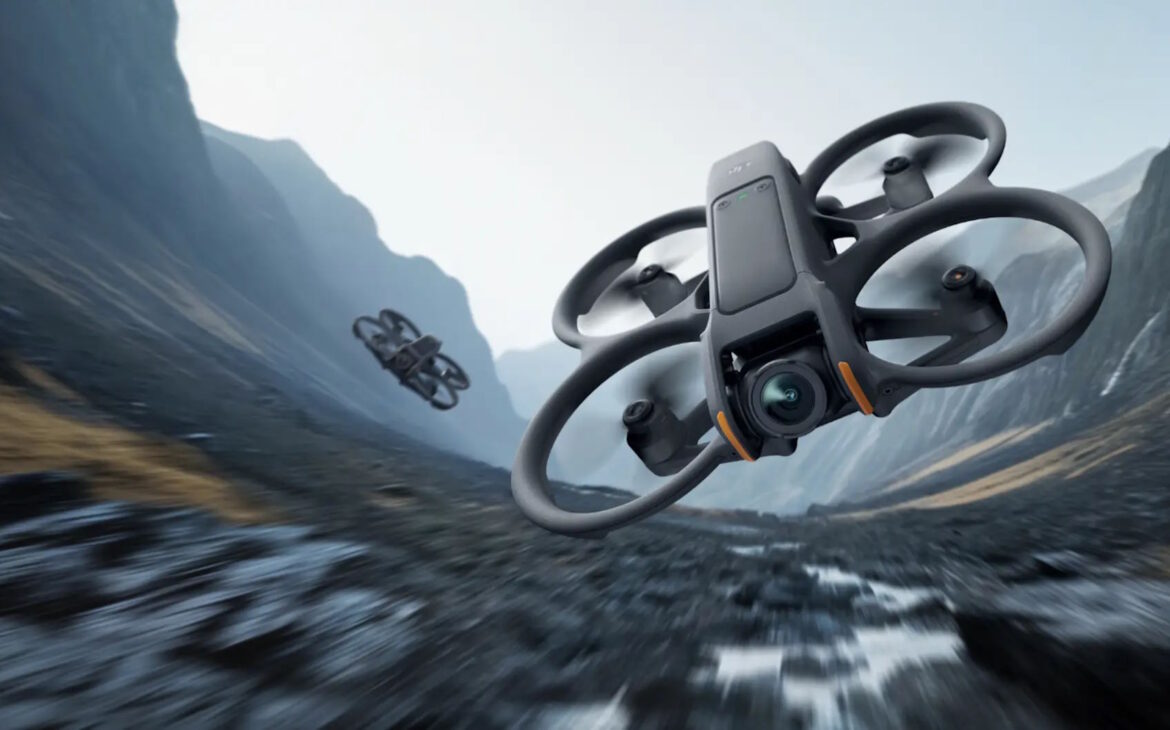

Как работают системы обнаружения
Современные системы обхода препятствий объединяют датчики, бортовую обработку данных и программное обеспечение управления полётом. В зависимости от модели дрон может автоматически затормозить, предупредить пилота или изменить траекторию в реальном времени.
Визуальные и инфракрасные датчики
Во многих дронах основу системы обхода препятствий составляют визуальные датчики и инфракрасные системы.
Визуальные системы используют камеры, расположенные в разных частях корпуса, чтобы обнаруживать находящиеся поблизости объекты и оценивать расстояние до них и их глубину. Они особенно эффективны при хорошем освещении и широко применяются, поскольку помогают точно оценивать окружающую обстановку, не увеличивая существенно массу дрона.

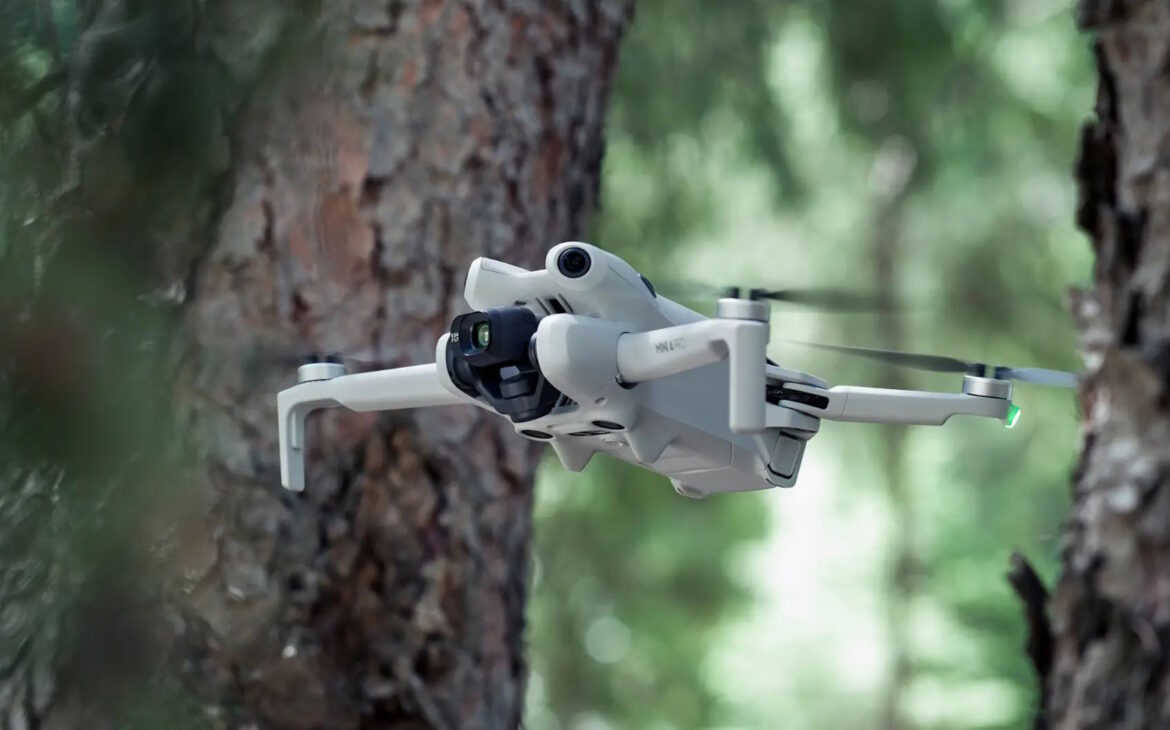

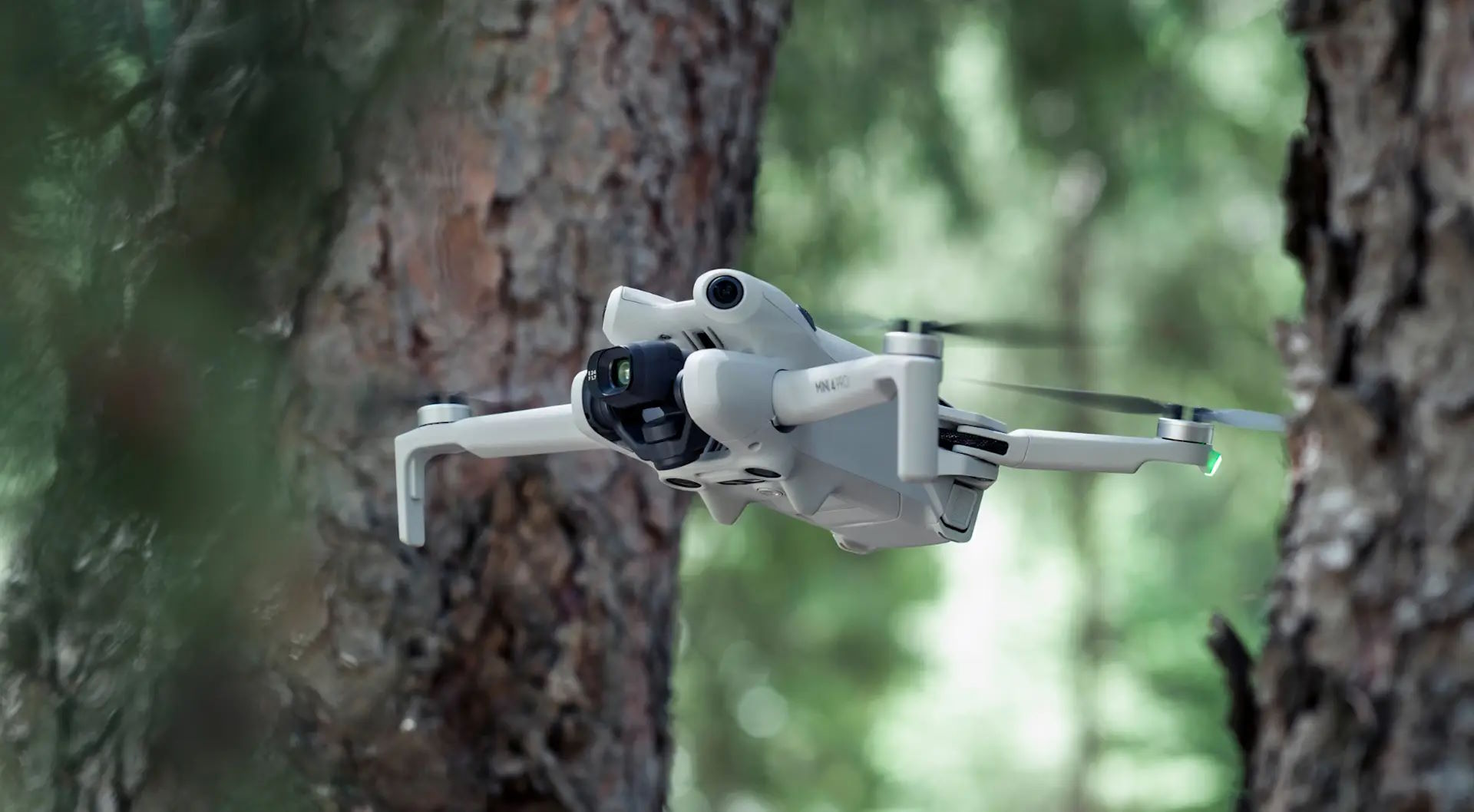

Современные системы визуального обнаружения препятствий часто включают:
- Всестороннее обнаружение: дрон отслеживает препятствия сразу в нескольких направлениях.
- Бинокулярное зрение: пара камер позволяет точнее оценивать расстояние до объектов, их положение и глубину.
Инфракрасные датчики обычно размещают в нижней части дрона. Они помогают удерживать его на малой высоте, выполнять посадку и определять расстояние до земли. Эти системы особенно полезны в помещениях и там, где сигнал GPS может быть слабым.
LiDAR и радар
В более продвинутых системах обхода препятствий используют LiDAR и радар, чтобы повысить качество обнаружения в сложных условиях.

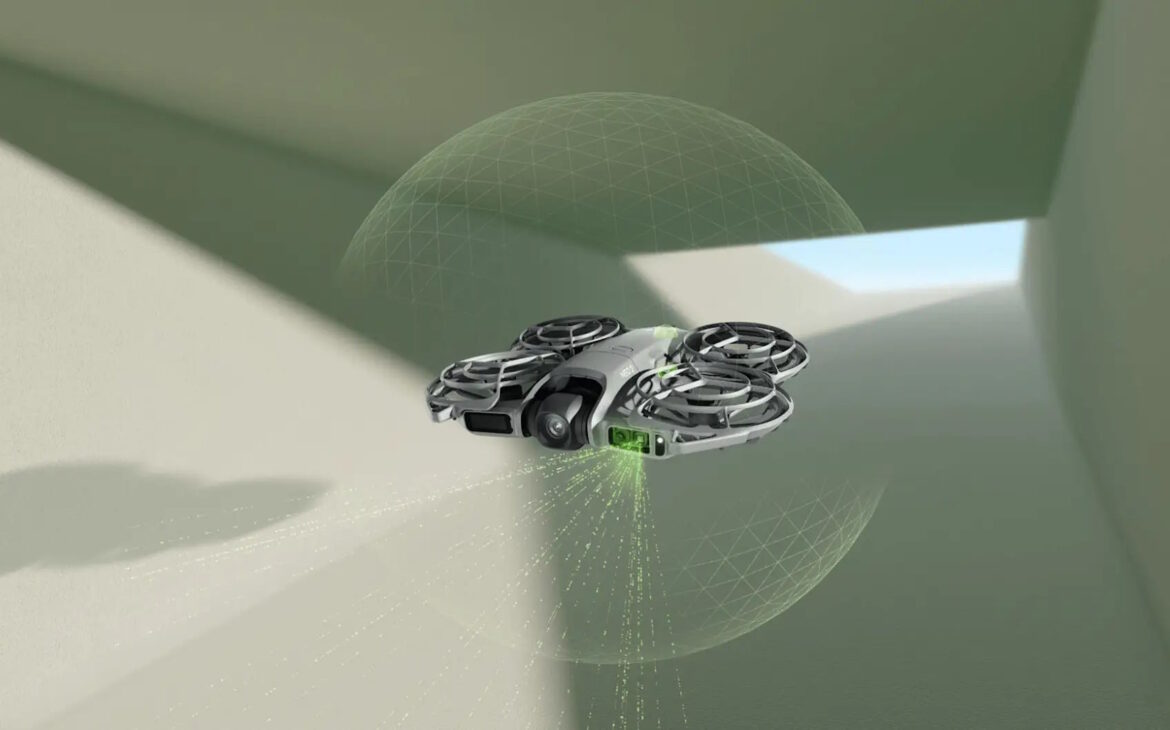

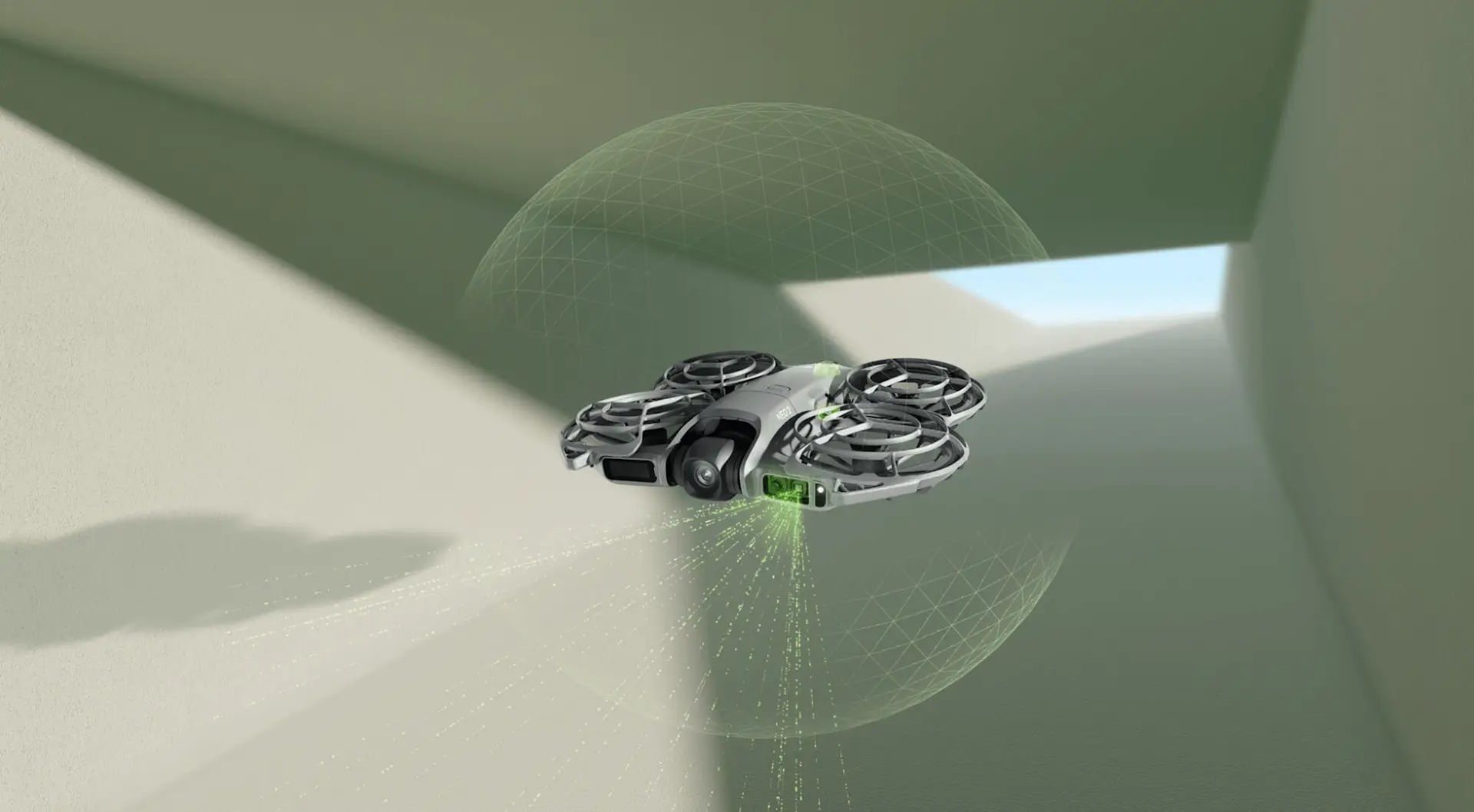

LiDAR применяет лазерные импульсы для высокоточных измерений расстояния и построения трёхмерного представления окружающего пространства. Это повышает точность обнаружения препятствий, особенно при слабом освещении и навигации на близком расстоянии.
Некоторые дроны, например DJI Matrice 400, оснащены также радаром миллиметрового диапазона. Он использует радиоволны, а не свет. Радар надёжнее работает в темноте, тумане, пыли, дыму и дожде — условиях, при которых камеры могут обнаруживать препятствия хуже.
Обнаружение препятствий и изменение маршрута
Системе недостаточно просто обнаружить объект: дрон должен вовремя среагировать, чтобы избежать столкновения.
Бортовой контроллер полёта обрабатывает данные датчиков в реальном времени и выбирает безопасный вариант действий. В зависимости от модели и режима полёта дрон может:
- автоматически остановиться и зависнуть;
- снизить скорость перед препятствием;
- облететь препятствие;
- пересчитать маршрут;
- изменить траекторию возвращения домой.
Технология APAS (Advanced Pilot Assistance System, усовершенствованная система помощи пилоту) позволяет некоторым дронам DJI самостоятельно маневрировать вокруг препятствий, а не просто останавливаться перед ними. Это делает автономный полёт более плавным и безопасным.
В каких дронах DJI есть обход препятствий
Функции обхода препятствий существенно различаются в линейке DJI в зависимости от назначения дрона, его цены и требований к эксплуатации. В таблице сравниваются технологии, используемые в потребительских и корпоративных моделях.
| Модель | Визуальная система | Инфракрасный датчик | LiDAR | Радар | APAS |
|---|---|---|---|---|---|
| DJI Matrice 400 | Всестороннее бинокулярное зрение | Нижний | Горизонтальный вращающийся LiDAR, верхний LiDAR | Радар миллиметрового диапазона в шести направлениях | ✓ |
| DJI Matrice 4 TD/4T | Всестороннее бинокулярное зрение | Нижний | Вращающийся LiDAR | Радар миллиметрового диапазона | ✓ |
| DJI Matrice 350 RTK | Бинокулярное зрение в шести направлениях | Датчики в шести направлениях | ✗ | Дополнительно устанавливаемый радар DJI CSM | ✗ |
| DJI Mavic 3 Series | Всестороннее бинокулярное зрение | Нижний | ✗ | ✗ | ✓ |
| DJI FlyCart 100 | Бинокулярное зрение в пяти направлениях | ✗ | Высокоточный LiDAR | Передний и задний радары миллиметрового диапазона | ✓ |
| DJI Mini 5 Pro | Всестороннее бинокулярное зрение | Нижний | Передний | ✗ | ✓ |
| DJI Mini 4 Pro | Всестороннее бинокулярное зрение | Нижний | ✗ | ✗ | ✓ |
| DJI Air 3 Series | Всестороннее бинокулярное зрение | Нижний | Передний | ✗ | ✓ |
| DJI Neo 2 | Всестороннее монокулярное зрение | Нижний | Передний | ✗ | ✓ |
| DJI Lito 1 | Всестороннее монокулярное зрение | Нижний | ✗ | ✗ | ✓ |
| DJI Lito X1 | Всестороннее монокулярное зрение | Нижний | Передний | ✗ | ✓ |
| DJI Avata 360 | Всестороннее бинокулярное зрение | Нижний | Передний | ✗ | ✓ |
| DJI Avata 2 | Визуальное позиционирование вниз и назад | Нижний | ✗ | ✗ | ✗ |
| DJI Flip | Визуальное позиционирование вниз | Передний и нижний | Передний | ✗ | ✗ |
Потребительские и корпоративные дроны
Потребительские и корпоративные дроны могут использовать схожие технологии обнаружения: визуальные системы, инфракрасные датчики, LiDAR и радар. Однако их системы обхода препятствий рассчитаны на разные условия эксплуатации и задачи.
Потребительские дроны
Потребительские дроны DJI ориентированы прежде всего на простоту использования, автоматизацию и удобство для начинающих пилотов. Многие модели сочетают:
- всестороннее бинокулярное зрение;
- инфракрасные датчики;
- LiDAR;
- APAS — усовершенствованную систему помощи пилоту.
Эти технологии позволяют автоматически обнаруживать препятствия, тормозить, менять маршрут и поддерживать более плавный полёт — например, при обычной съёмке или создании кинематографичных кадров.
При разработке потребительских дронов также учитываются цена, масса и портативность. Поэтому в некоторых моделях используются более лёгкие или экономичные системы обнаружения. Например, в серии DJI Lito установлена всесторонняя монокулярная система зрения вместо бинокулярной, что помогает уменьшить массу и стоимость дрона.

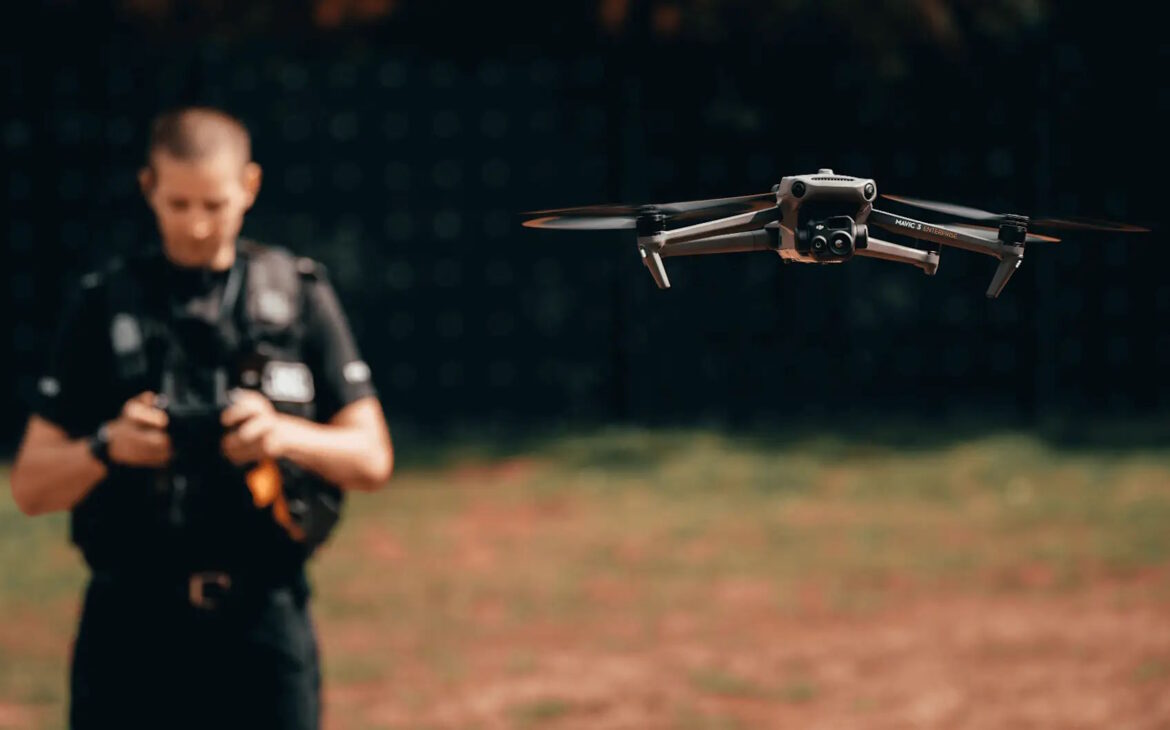

Корпоративные (промышленные) дроны
Корпоративные дроны часто используют для:
- геодезической съёмки и картографирования;
- промышленных инспекций;
- перевозки грузов;
- аварийно-спасательных работ;
- обслуживания инфраструктуры.
В таких условиях надёжность и способность работать в сложной обстановке часто важнее автономного полёта для кинематографичной съёмки.
Поэтому корпоративные дроны всё чаще оснащают продвинутыми технологиями:
- радаром миллиметрового диапазона;
- вращающимися системами LiDAR;
- позиционированием RTK;
- многопозиционными комплексами датчиков.
Такие системы лучше подходят для ночных полётов, следования рельефу, работы в условиях плохой видимости и на сложных промышленных объектах, где системы, основанные только на визуальных датчиках, могут быть менее надёжными.
Почему обход препятствий важен
Системы обхода препятствий существенно повышают безопасность, особенно по мере того, как дроны становятся доступнее и автономнее. Современные модели способны развивать высокую скорость и летать в сложной обстановке, где по изображению с камеры бывает трудно точно оценить расположение деревьев, зданий, кабелей и особенностей рельефа.
Используя визуальные датчики, инфракрасные системы, LiDAR и радар, дроны могут:
- обнаруживать препятствия поблизости;
- предупреждать пилота;
- автоматически тормозить;
- менять маршрут, обходя опасные объекты.
Это помогает снизить риск столкновений, защитить дорогостоящее оборудование и повысить уверенность пилота.

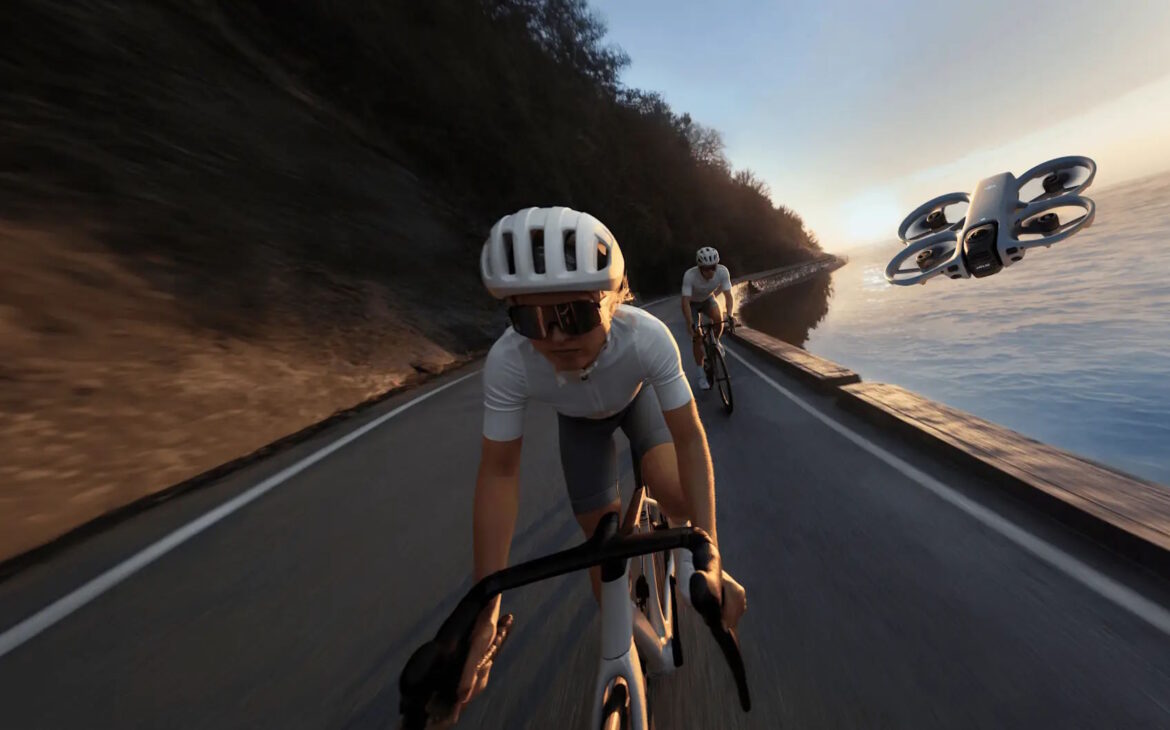

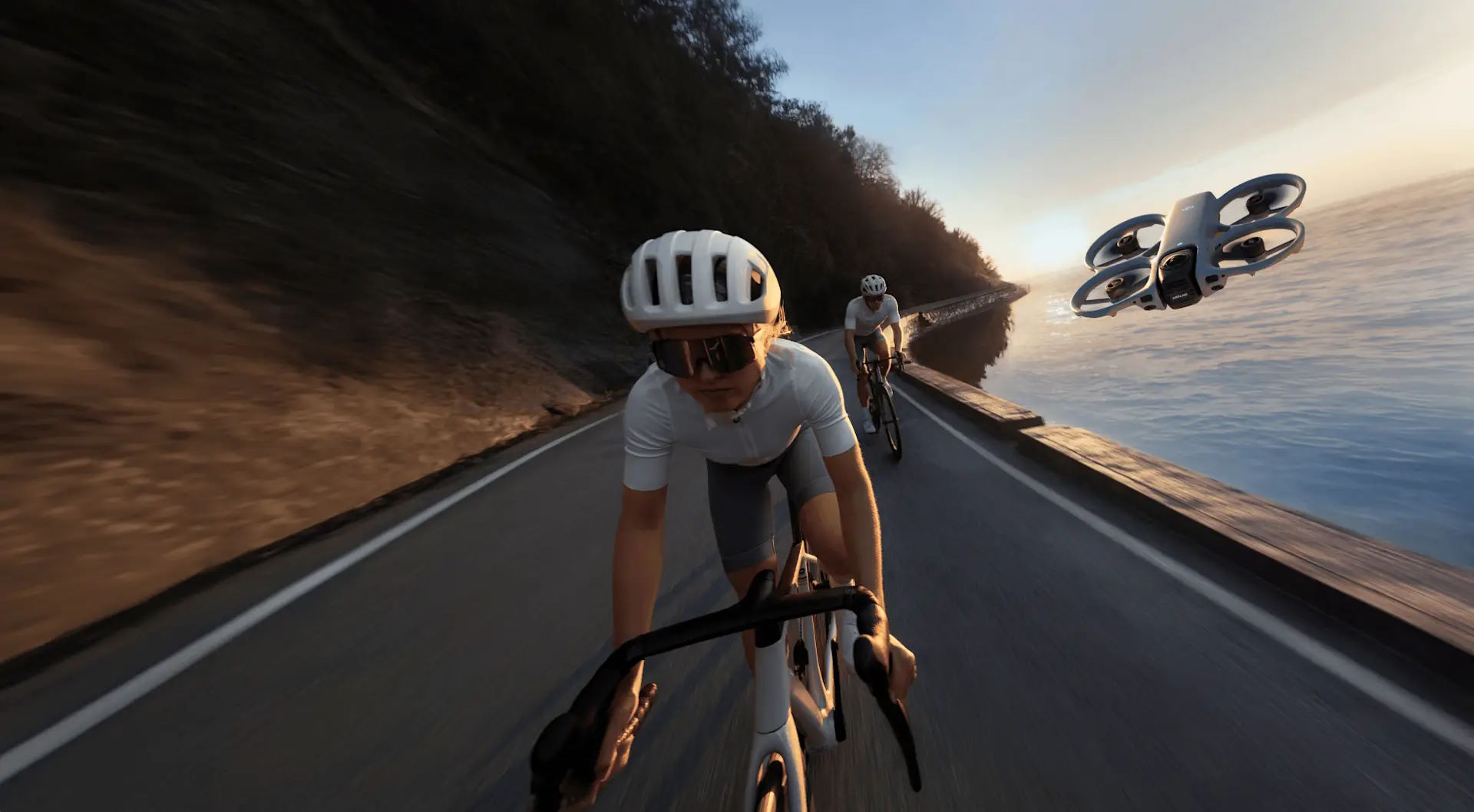

Обход препятствий особенно важен при плохой видимости, быстром полёте и сложном рельефе. Однако такие системы не безошибочны и не должны заменять внимательность пилота. Тонкие ветки, линии электропередачи, отражающие поверхности и плохое освещение всё ещё могут ухудшить качество обнаружения.
Заключение
Технологии обхода препятствий продолжают развиваться по мере того, как дроны становятся более автономными, интеллектуальными и способными работать в сложных условиях. Понимание принципов работы этих систем помогает выбрать подходящий дрон для конкретных задач и безопаснее летать в сложной обстановке.
Часто задаваемые вопросы
Что такое обход препятствий у дрона?
Это функция безопасности, которая помогает дрону обнаруживать объекты поблизости и избегать столкновений во время полёта. С помощью бортовых датчиков и интеллектуального программного обеспечения дрон распознаёт такие препятствия, как деревья, здания, стены и кабели, а затем автоматически тормозит, снижает скорость, зависает или меняет маршрут, чтобы уменьшить риск столкновения.
У каких дронов есть обход препятствий?
Функции обхода препятствий существенно различаются в линейке DJI в зависимости от назначения дрона, его цены и требований к эксплуатации. В таблице ниже сравниваются технологии, используемые в потребительских и корпоративных моделях.
| Модель | Визуальная система | Инфракрасный датчик | LiDAR | Радар | APAS |
|---|---|---|---|---|---|
| DJI Matrice 400 | Всестороннее бинокулярное зрение | Нижний | Горизонтальный вращающийся LiDAR, верхний LiDAR | Радар миллиметрового диапазона в шести направлениях | ✓ |
| DJI Matrice 4 TD/4T | Всестороннее бинокулярное зрение | Нижний | Вращающийся LiDAR | Радар миллиметрового диапазона | ✓ |
| DJI Matrice 350 RTK | Бинокулярное зрение в шести направлениях | Датчики в шести направлениях | ✗ | Дополнительно устанавливаемый радар DJI CSM | ✗ |
| DJI Mavic 3 Series | Всестороннее бинокулярное зрение | Нижний | ✗ | ✗ | ✓ |
| DJI FlyCart 100 | Бинокулярное зрение в пяти направлениях | ✗ | Высокоточный LiDAR | Передний и задний радары миллиметрового диапазона | ✓ |
| DJI Mini 5 Pro | Всестороннее бинокулярное зрение | Нижний | Передний | ✗ | ✓ |
| DJI Mini 4 Pro | Всестороннее бинокулярное зрение | Нижний | ✗ | ✗ | ✓ |
| DJI Air 3 Series | Всестороннее бинокулярное зрение | Нижний | Передний | ✗ | ✓ |
| DJI Neo 2 | Всестороннее монокулярное зрение | Нижний | Передний | ✗ | ✓ |
| DJI Lito 1 | Всестороннее монокулярное зрение | Нижний | ✗ | ✗ | ✓ |
| DJI Lito X1 | Всестороннее монокулярное зрение | Нижний | Передний | ✗ | ✓ |
| DJI Avata 360 | Всестороннее бинокулярное зрение | Нижний | Передний | ✗ | ✓ |
| DJI Avata 2 | Визуальное позиционирование вниз и назад | Нижний | ✗ | ✗ | ✗ |
| DJI Flip | Визуальное позиционирование вниз | Передний и нижний | Передний | ✗ | ✗ |
Как работает обход препятствий?
Система использует датчики, бортовую обработку данных и программное обеспечение управления полётом, чтобы следить за окружающей обстановкой. В зависимости от модели дрона могут применяться:
- визуальные датчики;
- инфракрасные датчики;
- LiDAR;
- радар.
Дрон обрабатывает данные в реальном времени и при обнаружении препятствия может автоматически остановиться, предупредить пилота, снизить скорость или изменить траекторию.
Насколько надёжна эта система?
Современные системы обхода препятствий хорошо работают во многих условиях и существенно повышают безопасность полёта. Однако они не безошибочны: на их работу могут повлиять:
- плохое освещение;
- тонкие ветки или провода;
- отражающие поверхности;
- туман, дождь или дым;
- высокая скорость полёта.
Пилоту следует сохранять визуальный контроль и не полагаться исключительно на автоматические системы.
Какие датчики используют в дронах?
Современные дроны могут использовать несколько типов датчиков:
- визуальные датчики — для обнаружения объектов и оценки глубины;
- инфракрасные датчики — для удержания положения и определения расстояния до земли;
- LiDAR — для точного измерения расстояний и построения карты пространства;
- радар — для обнаружения препятствий при плохой видимости;
- GPS и системы позиционирования — для навигации и стабилизации.
Набор датчиков зависит от модели дрона и его назначения.
Может ли обход препятствий предотвратить крушение?
Такие системы могут существенно снизить риск аварии: они помогают дрону автоматически обнаруживать опасности поблизости и реагировать на них. Но гарантировать предотвращение столкновения в любой ситуации они не могут. На безопасность полёта по-прежнему влияют условия окружающей среды, ограничения датчиков и действия пилота.
