Узнайте о преимуществах сетевого RTK (Network RTK) для аэрофотосъемки с дронов, высокоточного спутникового позиционирования и картографирования.
Точность — основа современных геопространственных задач, а позиционирование в режиме реального времени (RTK) лежит в их основе. Однако традиционный метод с использованием одной базовой станции имеет свои ограничения: ограниченный радиус действия, высокие затраты на развертывание и сниженная надежность могут существенно усложнить полевые работы. Сетевой RTK решает эти проблемы, формируя поправки на основе масштабной сети базовых станций и обеспечивая сантиметровую точность на больших расстояниях.
Главное
- Сетевой RTK обеспечивает сантиметровую точность позиционирования в реальном времени без необходимости развертывания локальной базовой станции.
- Принцип работы заключается в подключении ровера или дрона с поддержкой RTK к национальной сети базовых станций GNSS через мобильный интернет.
- Технология подходит как для картографирования с беспилотников, так и для наземных геодезических изысканий, работая с уже имеющимся у вас оборудованием.
Проблема стандартного GNSS
Обычное спутниковое позиционирование (GNSS) — такое, как в обычном смартфоне — обеспечивает точность в лучшем случае до нескольких метров. Для геодезических и маркшейдерских задач этого совершенно недостаточно. Атмосферные помехи, ошибки расчета орбит спутников и рассинхронизация сигналов создают погрешности, которые стандартные приемники не способны исправить самостоятельно.
Классический RTK решает эту проблему за счет совместной работы ровера и базовой станции, установленной на точке с известными координатами неподалеку. Базовая станция вычисляет разницу между своим истинным положением и спутниковыми данными, после чего в реальном времени передает поправки на ровер. Результат — сантиметровая точность измерений в полевых условиях.
Такая схема надежна, но требует перевозки дополнительного комплекта оборудования, времени на установку и постоянного контроля на объекте.

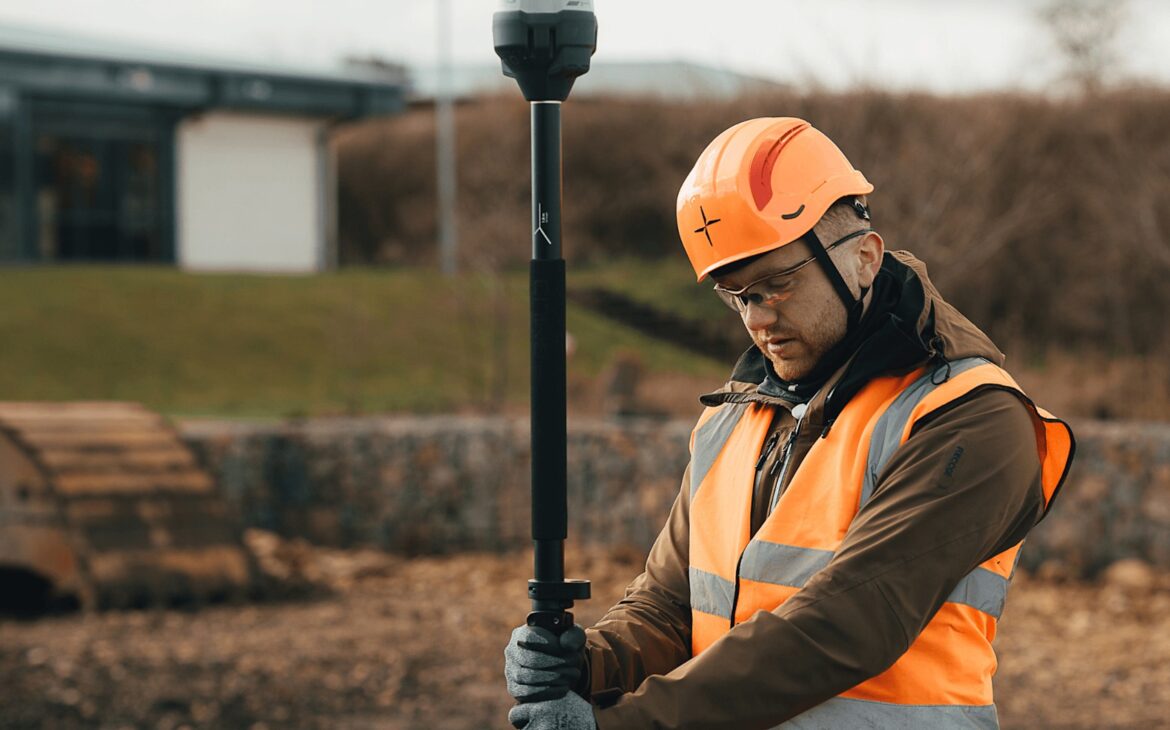

Принцип работы сетевого RTK
Сетевой RTK обеспечивает тот же результат — получение дифференциальных поправок в реальном времени. Однако вместо собственной базовой станции система использует сеть постоянно действующих референсных станций GNSS (CORS), распределенных по всей стране.
Эти станции непрерывно собирают данные, вычисляют поправки и передают их через провайдера сервиса. Ваш ровер или RTK-дрон подключается к сети через мобильный интернет по протоколу NTRIP, принимает корректирующие данные и применяет их в реальном времени.

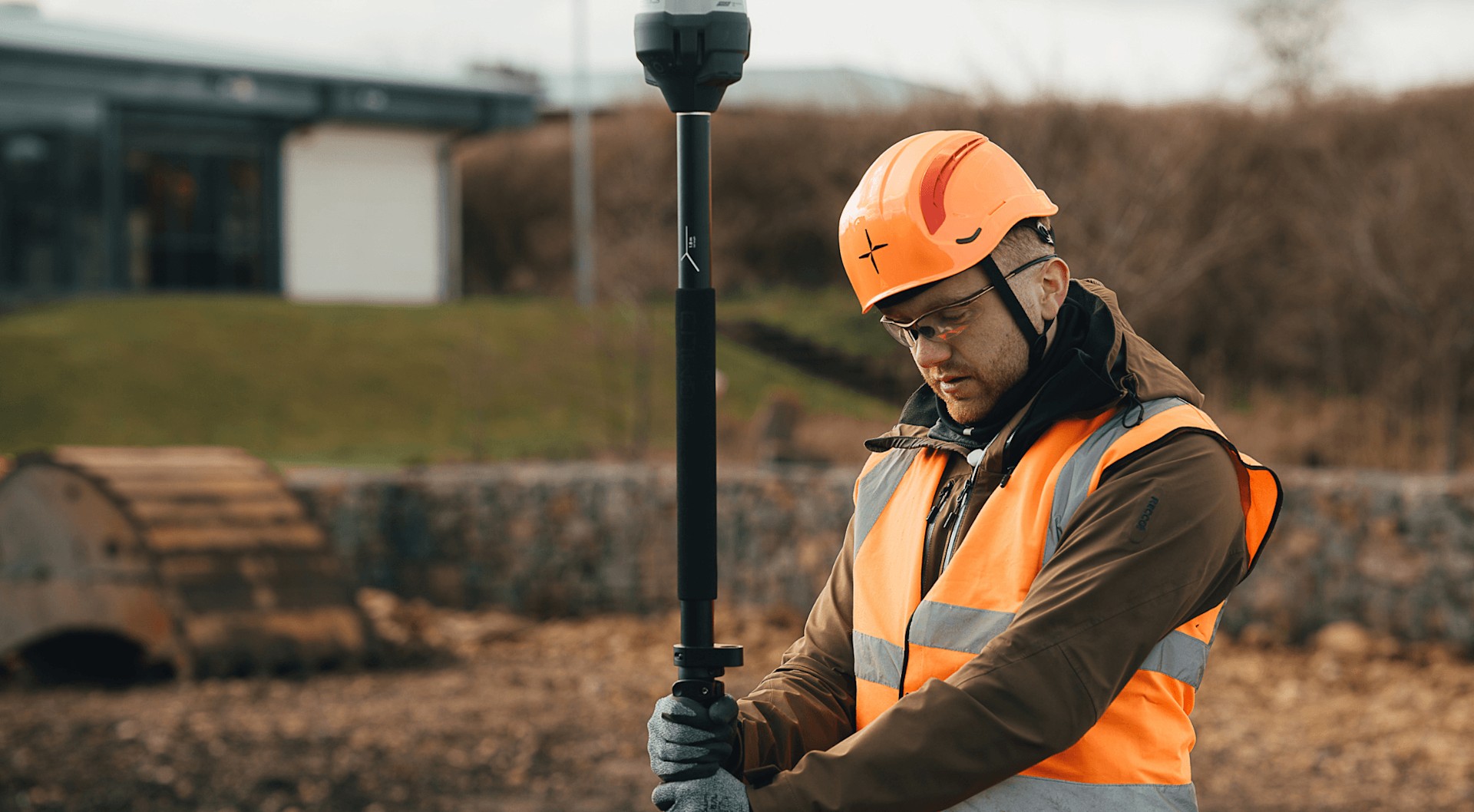

С точки зрения полевого специалиста процесс предельно прост: подключился к сети и сразу приступил к съемке с сантиметровой точностью. Не нужно устанавливать базу, выделять второго оператора для ее охраны и возить лишнее оборудование. Это особенно ценно для специалистов, работающих в сложных условиях и на территориально распределенных объектах.
Преимущества сетевого RTK
- Экономия и простота запуска. Отсутствуют капитальные затраты на покупку базовой станции, подготовку площадки и регулярное техническое обслуживание. Модель подписки, как правило, обходится значительно выгоднее приобретения и содержания собственного оборудования.
- Операционная эффективность. Полевая бригада работает только с роверами, что сокращает штат и ускоряет мобилизацию: достаточно прибыть на объект и сразу начать съемку. Не тратится время на установку, горизонтирование и контроль базы в течение рабочего дня.
- Зона покрытия и гибкость. Съемку можно вести в любой точке зоны действия сети без переустановки оборудования. Это критически важно для масштабных и линейных объектов — дорог, трубопроводов, линий электропередач и других инженерных коммуникаций, где одной базы физически не хватит.
- Точность и надежность. Поправки вычисляются по данным нескольких опорных станций, что исключает единую точку отказа. Технология виртуальной базовой станции (VRS) моделирует атмосферные и орбитальные погрешности по всей сети, зачастую обеспечивая более высокую точность по сравнению с одиночной базой, особенно на длинных плечах.
- Отсутствие ограничений по длине базиса. В классическом RTK точность заметно деградирует на удалении свыше 10–15 км от базы. Сетевой RTK полностью устраняет это ограничение, поддерживая стабильную точность на всей площади покрытия сети.
- Контроль данных и соответствие стандартам. Провайдеры ведут системные журналы и записи контроля качества, что упрощает прохождение аудитов и сдачу отчетности. Привязка к государственной системе координат (например, OS Net в Великобритании) интегрирована по умолчанию, что заметно упрощает трансформацию координат.
Применение в наземной геодезии и картографировании с БПЛА

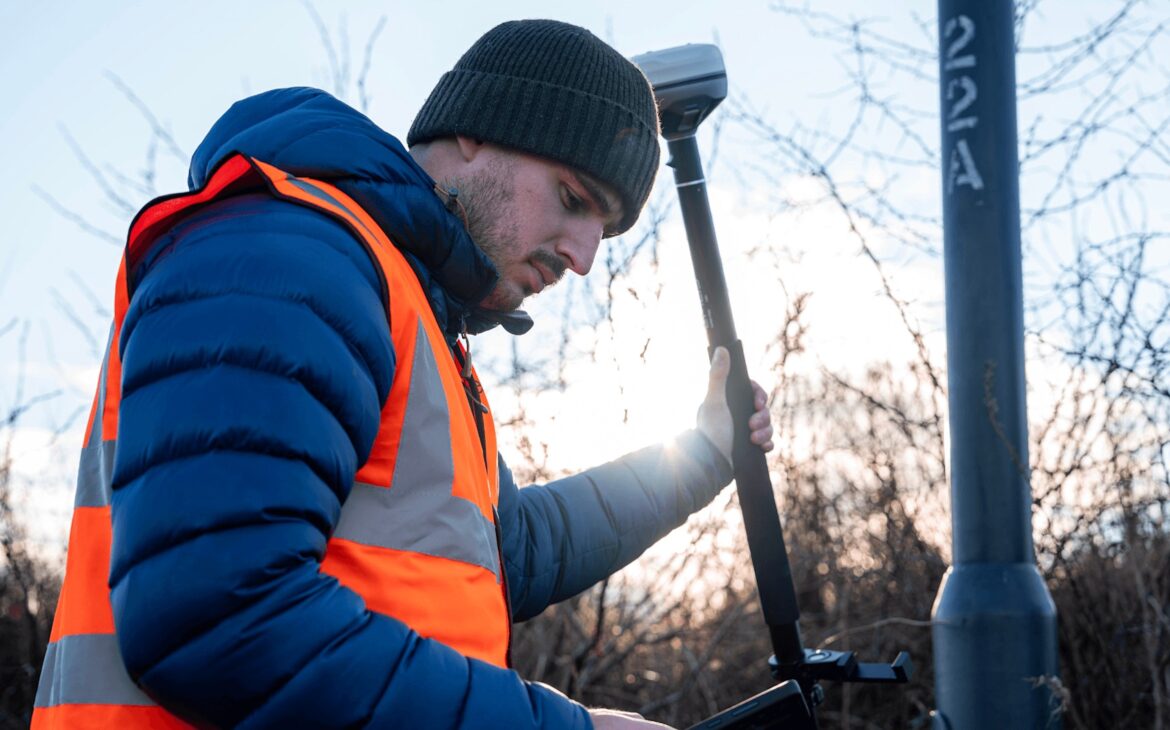

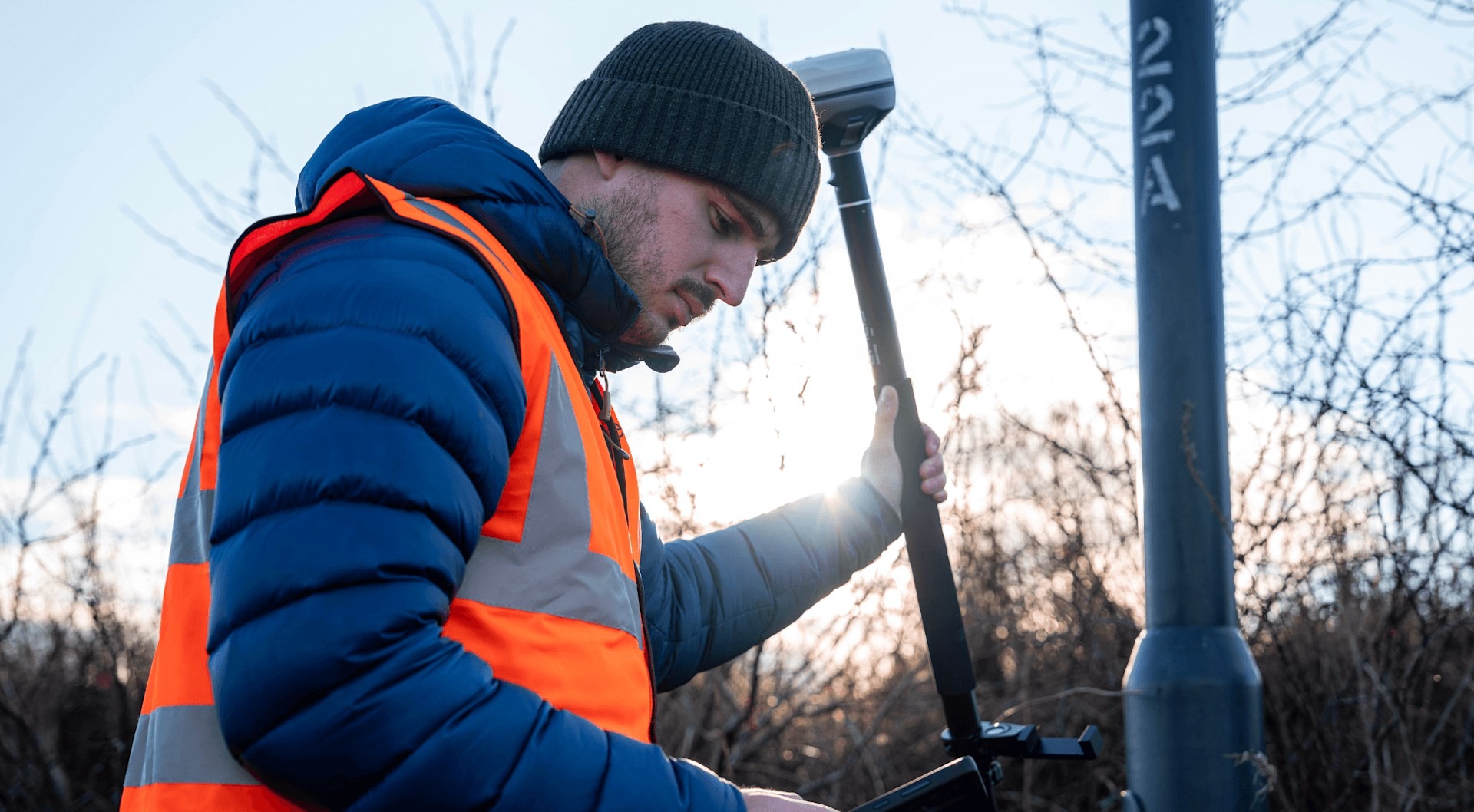

- Наземные изыскания. При топографической съемке, выносе проектов в натуру, трассировании сетей и межевании сетевой RTK позволяет приступить к сбору точных данных практически сразу после прибытия на объект. Это особенно эффективно на проектах с несколькими разнесенными площадками — вы переезжаете между ними без повторной настройки базы.
- Картографирование с дронов. Беспилотники с поддержкой RTK получают поправки прямо в полете, что обеспечивает сантиметровую точность геопривязки снимков и данных лидара (LiDAR) непосредственно в момент съемки. В результате повышается качество финальных материалов — ортофотопланов, плотных облаков точек и цифровых моделей рельефа, а также снижается потребность в закладке большого количества наземных контрольных точек (Ground Control Points) в зависимости от требований проекта.
На что обратить внимание
У сетевого RTK есть свои нюансы. Главное требование — стабильное мобильное интернет-соединение на объекте. В труднодоступных районах со слабым сигналом сотовой связи локальная базовая станция все еще остается более надежным решением.
Кроме того, хотя RTK-дроны существенно сокращают потребность в наземных точках (GCP), для большинства профессиональных задач все же рекомендуется закладывать чекпоинты для независимой проверки качества модели.
Итог
Сетевой RTK — технология, которая устраняет рутину и технические барьеры в геодезических работах. Вы получаете ту же сантиметровую точность, что и при классическом RTK, но без лишнего оборудования, с быстрым развертыванием и свободой перемещения между объектами.
Часто задаваемые вопросы
- Какую точность обеспечивает сетевой RTK?
- При использовании совместимого оборудования и хорошей видимости спутников типовая точность составляет порядка нескольких сантиметров в плане и по высоте.
- Работает ли сетевой RTK в зонах со слабой мобильной связью?
- Сетевой RTK напрямую зависит от стабильного мобильного интернета. В местах с нестабильным или отсутствующим покрытием надежнее использовать собственную локальную базовую станцию.
