Узнайте, что представляет собой ортофотомозаика в беспилотной съёмке, как её создают и чем она отличается от 3D-моделей и облаков точек.
В статье рассмотрены:
- отличие ортофотомозаики от обычного аэрофотоснимка;
- планирование полёта для получения ортофотомозаики;
- преимущества ортофотомозаик для различных отраслей и их отличия от других результатов БПЛА-съёмки;
- лучшие дроны DJI для создания ортофотомозаик;
Ортофотомозаика — один из наиболее ценных результатов аэрофотосъёмки с дронов, особенно в строительстве, инфраструктурных проектах и работах с земельными участками.
В отличие от обычной аэрофотографии, ортофотомозаика исправлена с учётом геометрических искажений, точно сшита из множества кадров и приведена к единому масштабу. Поэтому по ней можно измерять реальные расстояния и площади.
В этом материале разберём, что такое ортофотомозаика, как дроны создают такие карты и в каких случаях этот формат лучше всего подходит для рабочих процессов.
Ключевые положения
- Ортофотомозаика — это масштабированная и геометрически скорректированная аэрофотокарта, составленная из множества снимков.
- Она применяется для измерений, контроля хода работ, картографирования и подготовки отчётности.
- Дрон выполняет серию перекрывающихся снимков, а фотограмметрическое ПО объединяет их в единую точную карту.
- Ортофотомозаики часто используют совместно с облаками точек и 3D-моделями.
- Результаты могут быть получены в видимом диапазоне RGB, тепловом и мультиспектральном вариантах.
Экспертное мнение
«Ортофотомозаика — один из наиболее понятных для заказчика результатов геодезической съёмки: её легко интерпретировать, но при этом она достаточно точна для измерений и проектной документации».
— Ричард Данлоп, руководитель геопространственного направления heliguy™

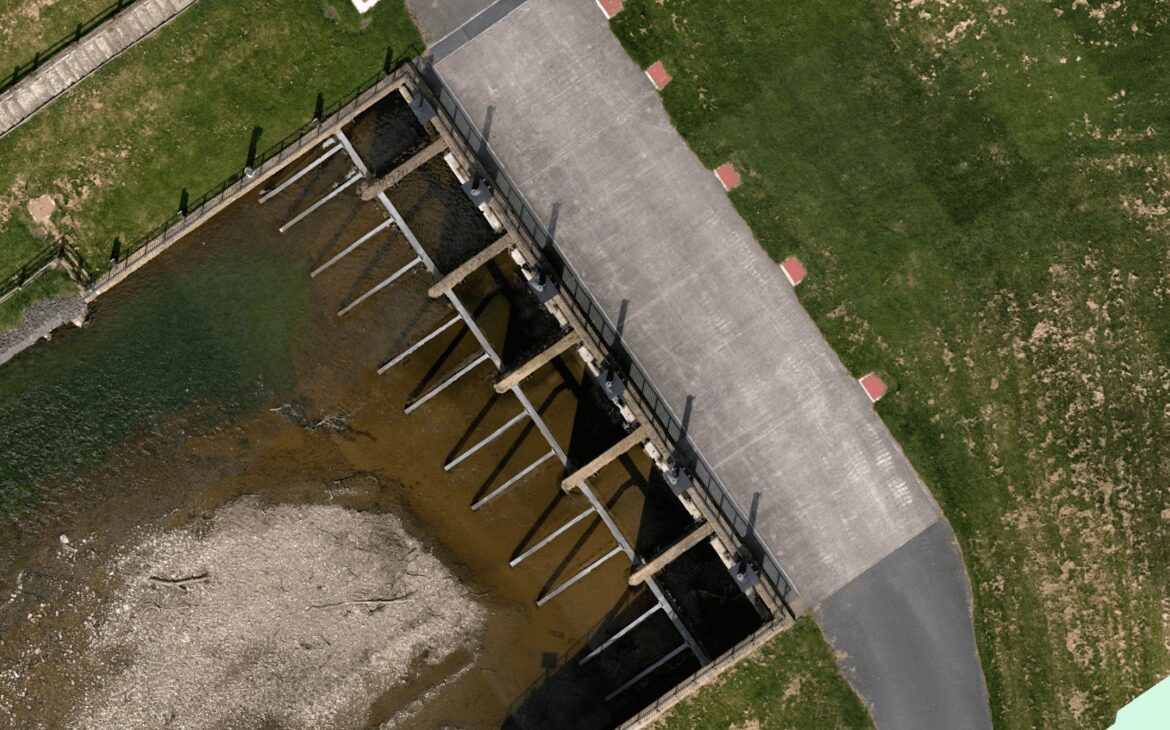

Определение ортофотомозаики

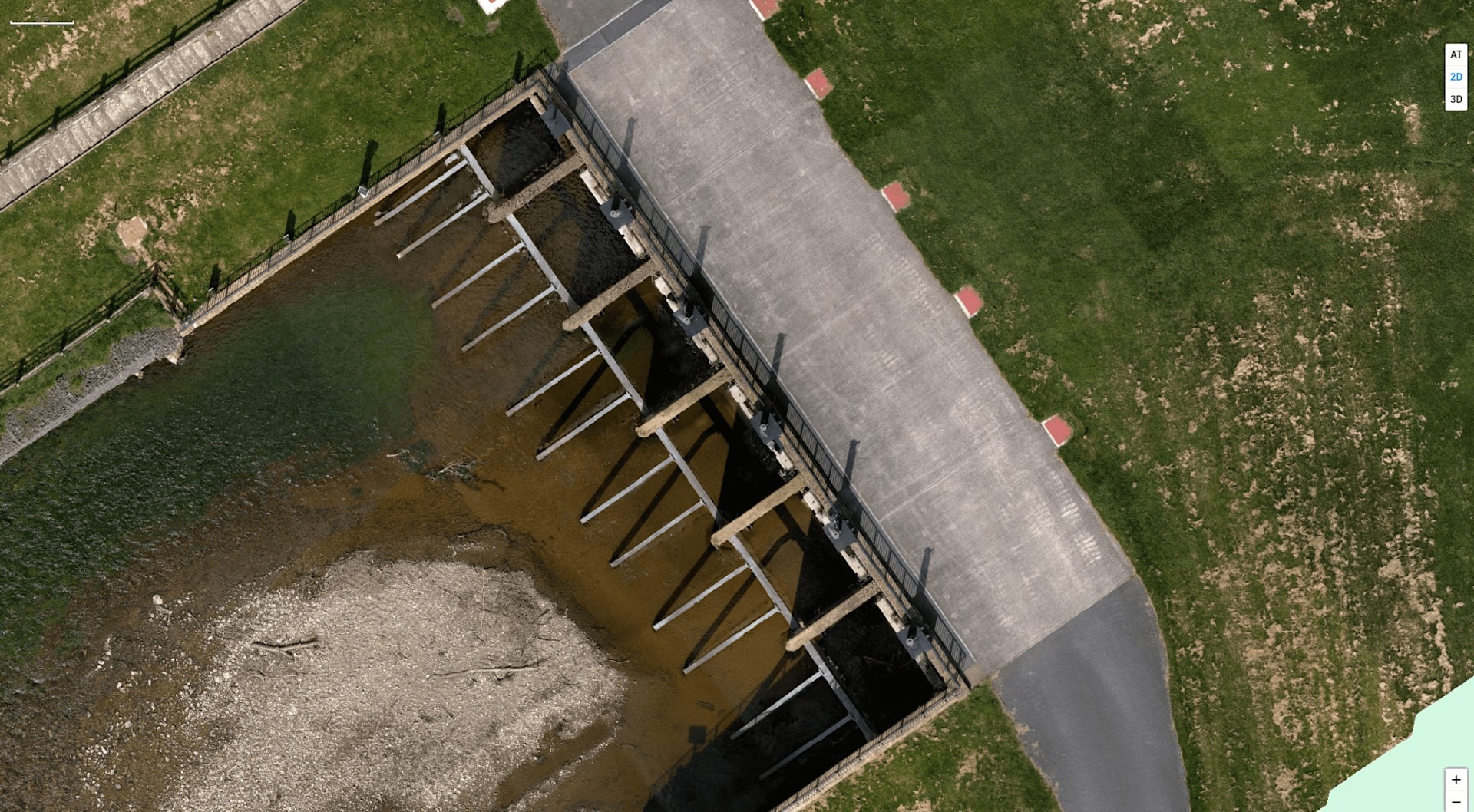

Ортофотомозаика — это высокодетализированная картографическая растровая модель, созданная путём объединения множества перекрывающихся аэрофотоснимков в единое скорректированное изображение.
В отличие от одиночной фотографии с дрона, ортофотомозаика обрабатывается таким образом, чтобы масштаб оставался единым по всей площади изображения и его можно было применять для картографических задач.
Термин «орто» означает геометрически исправленное, или выпрямленное, изображение, а «мозаика» указывает на объединение множества отдельных снимков в одно целое.
Ортофотомозаики широко применяются, поскольку они:
- наглядны и понятны визуально;
- удобны для передачи заказчикам и другим участникам проекта;
- подходят для измерений, планирования и контроля работ.
Отличия от обычной аэрофотографии
Обычный аэрофотоснимок может выглядеть качественно, но обычно содержит перспективные и геометрические искажения. Они возникают потому, что камера снимает объект с определённой точки: объекты, расположенные ближе к камере, визуально кажутся крупнее удалённых.
Ортофотомозаика устраняет эти искажения за счёт:
- точного совмещения множества снимков;
- моделирования геометрии земной поверхности и объектов;
- устранения перспективных деформаций;
- приведения изображения к единому масштабу по всей площади.
Именно поэтому ортофотомозаика надёжнее для измерений, чем отдельный снимок, полученный с беспилотника.
Как дрон создаёт ортофотомозаику
Создание ортофотомозаики состоит из двух этапов: полевой съёмки и камеральной обработки. Качество результата зависит от правильного выполнения обоих этапов.
Если при съёмке получены смазанные кадры, недостаточное перекрытие или нестабильная экспозиция, а параметры обработки выбраны неправильно, на итоговой карте могут появиться искажения, смещения либо пропуски.
Планирование полёта и съёмка
Для получения ортофотомозаики дрон обычно летит по маршруту в виде сетки над целевой территорией, а камера направлена вертикально вниз, в надир. Аппарат автоматически делает снимки через заданные интервалы, обеспечивая необходимое перекрытие кадров.
Ключевые параметры съёмки:
- стабильная высота и траектория полёта;
- корректно настроенное продольное и поперечное перекрытие;
- постоянная экспозиция камеры;
- достаточная выдержка для предотвращения смаза;
- спокойная погода, если это возможно.
Даже на небольших объектах профессиональное планирование важно: оно повышает качество результатов и снижает риск ошибок при обработке данных.
Обработка в фотограмметрическом ПО
После съёмки фотограмметрическое программное обеспечение обрабатывает изображения и формирует ортофотомозаику. Процесс включает привязку и выравнивание снимков, построение модели поверхности и сшивку кадров в единое исправленное изображение.
Типовой рабочий процесс включает:
- выравнивание фотографий;
- создание облака точек;
- реконструкцию поверхности;
- экспорт ортофотомозаики.
Итоговую ортофотомозаику обычно можно экспортировать в форматы, совместимые с ГИС, картографическими сервисами, отчётами и инженерными рабочими процессами.
Почему ортофотомозаики важны
Ортофотомозаика превращает полёт дрона в инструмент принятия решений. Вместо формулировки «вот красивый снимок» появляется практический результат: «вот карта, по которой можно выполнять измерения и планировать работы».
Это особенно важно в отраслях, где критичны сроки, безопасность и точность.
Измерения и анализ
На основе ортофотомозаик можно выполнять:
- расчёт расстояний и площадей;
- проверку границ участка;
- сравнение состояния объекта в разные периоды;
- выявление изменений планировки;
- оперативную оценку элементов поверхности.
Ортофотомозаика не заменяет все виды геодезических работ, однако сочетает доступность для пользователя с высокой практической и технической ценностью.
Передача данных участникам проекта
Ортофотомозаики популярны ещё и потому, что понятны неспециалистам. Руководитель проекта может открыть карту и быстро оценить ситуацию на строительной площадке или другом объекте.
Наиболее частые сценарии использования:
- отчёты для заказчика;
- совещания по планированию;
- координация работ на площадке;
- взаимодействие с подрядчиками;
- фиксация доказательной базы и документации.
Поэтому ортофотомозаика остаётся удобным результатом работ даже для участников проекта, которые не владеют специализированным геодезическим программным обеспечением.
Ортофотомозаика, облако точек и 3D-модель
Ортофотомозаика — лишь один из возможных результатов беспилотной съёмки. На основе тех же исходных фотографий могут быть построены облака точек и трёхмерные модели, но они предназначены для иных задач.
Выбор зависит от приоритета: нужна ли понятная двухмерная карта или подробная трёхмерная геометрия объекта.

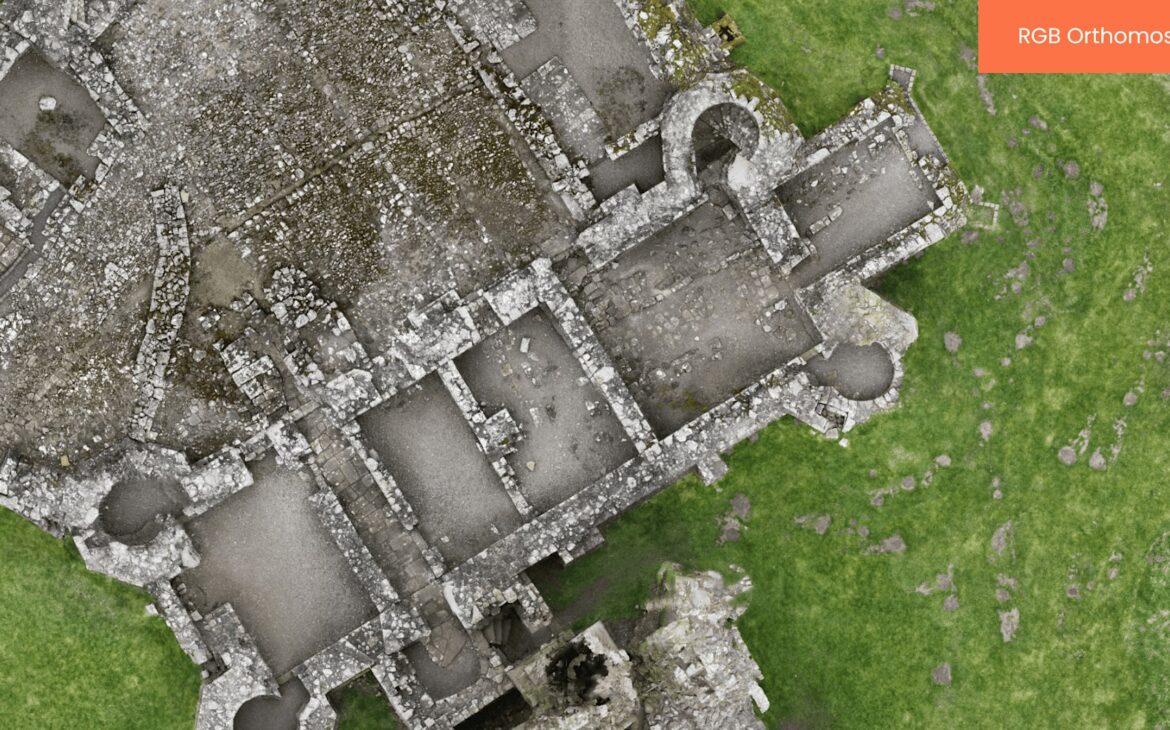

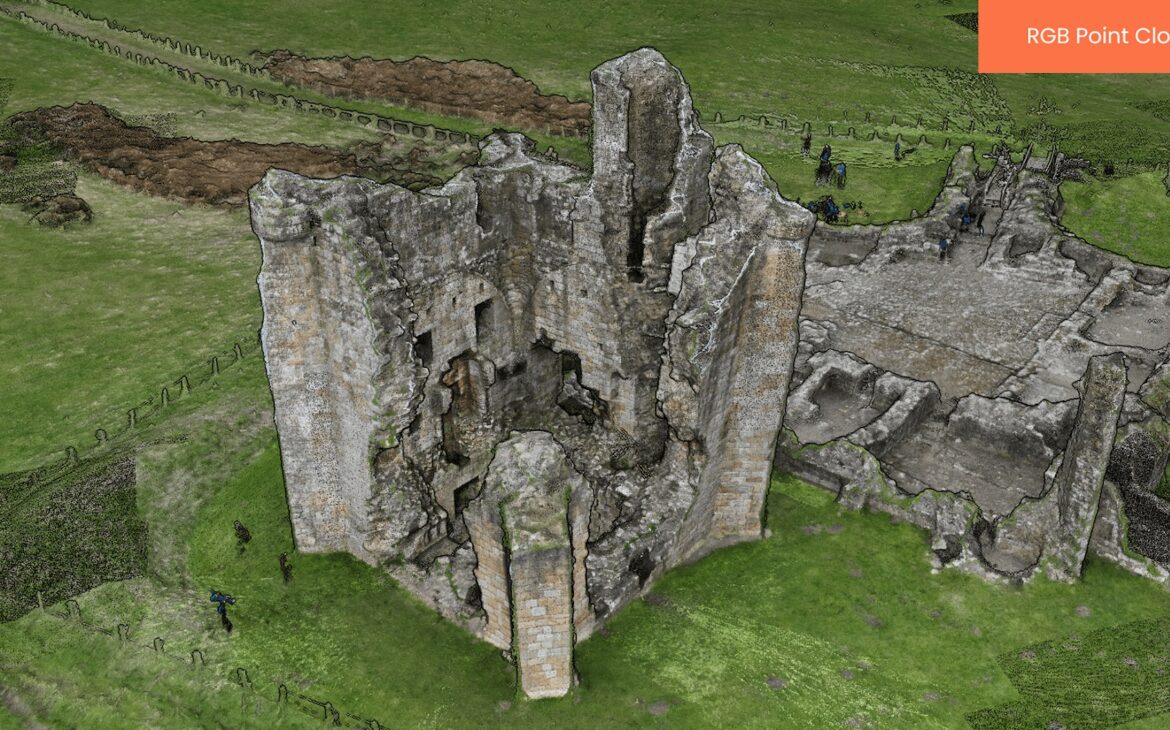

Ортофотомозаика и облако точек

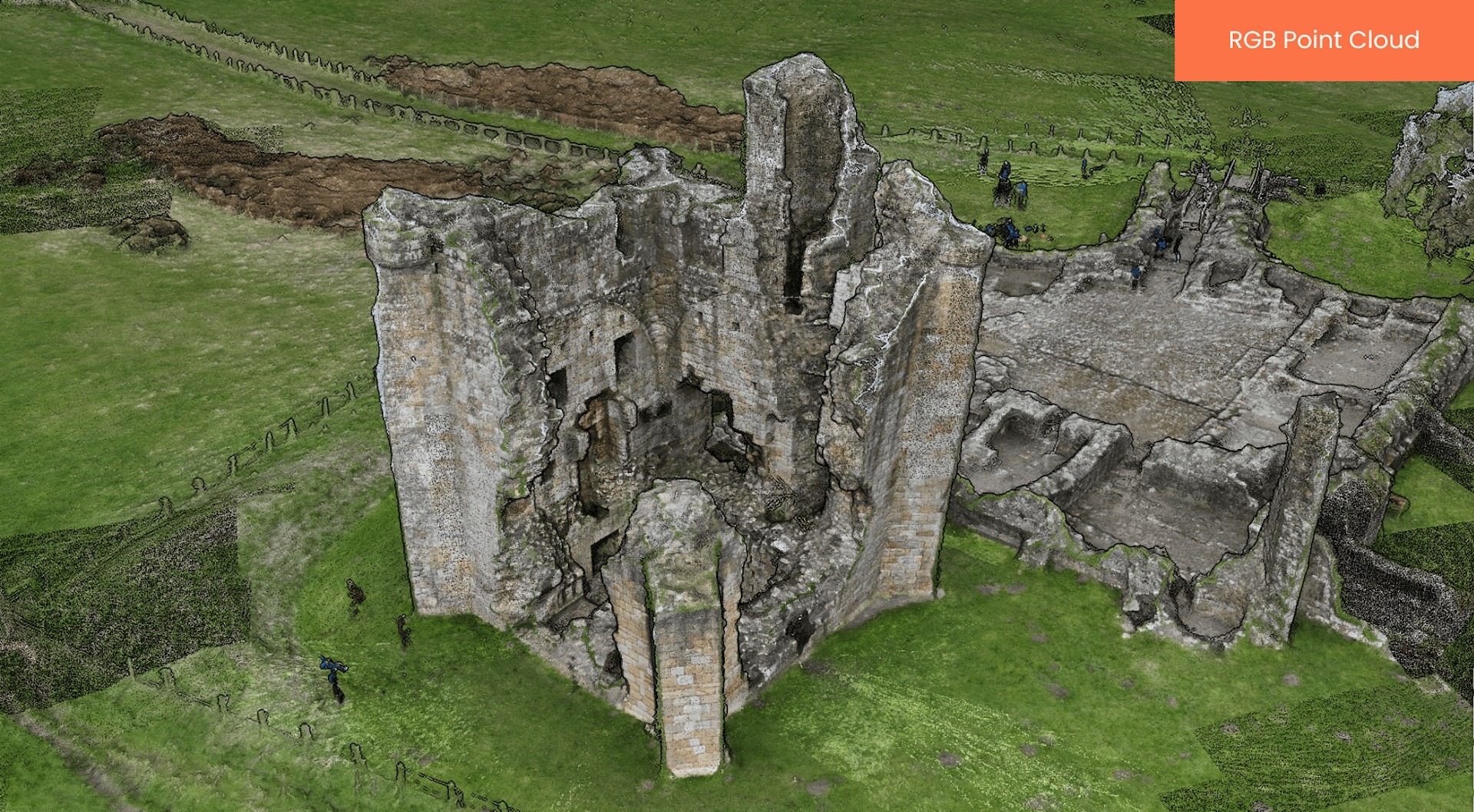

Облако точек — это трёхмерный набор, содержащий миллионы точек, которые описывают форму и геометрию исследуемой территории или объекта. Такие данные эффективны для инженерного анализа и моделирования, но сложнее для восприятия неспециалистами.
Основное отличие:
- Ортофотомозаика: двухмерная карта, которую легко просматривать и передавать.
- Облако точек: трёхмерный геометрический набор данных для технического анализа.
Во многих проектах ортофотомозаику используют как визуальную основу, а облако точек — для более глубокой проработки геометрии.

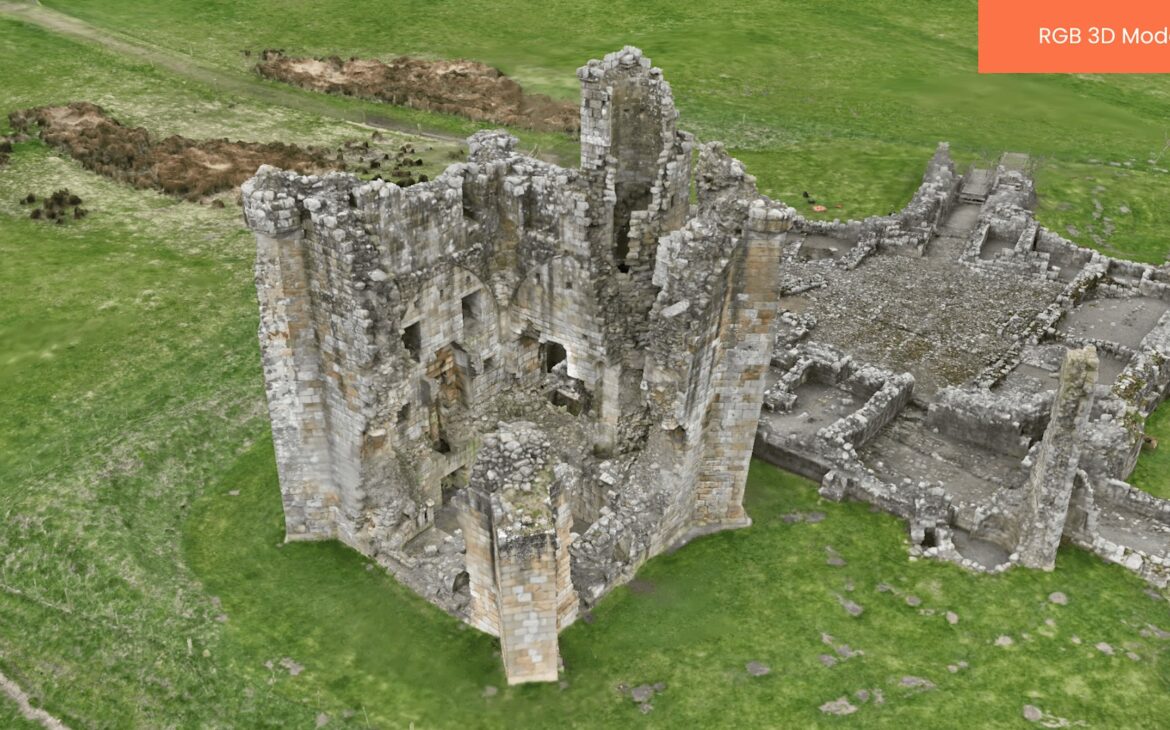

Ортофотомозаика и 3D-модель

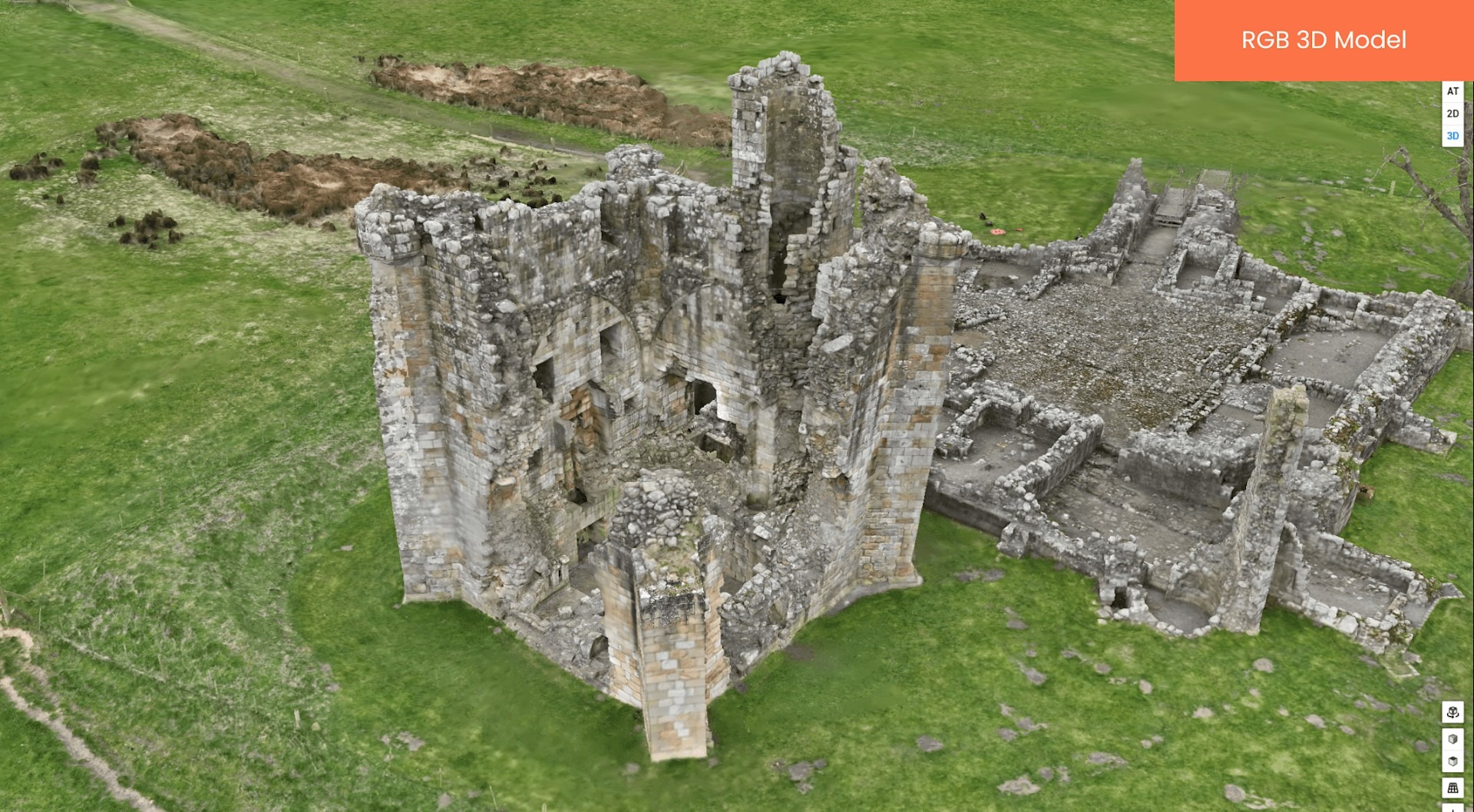

3D-модель обычно представляет собой текстурированную полигональную модель, которая реалистично отображает поверхности и конструкции. Она полезна для визуализации и анализа объектов сложной формы.
Основное отличие:
- Ортофотомозаика: лучше подходит для измерений в плане.
- 3D-модель: удобнее для оценки высот, объёмов, конструкций и формы объектов.
Если заказчику нужна «карта, по которой можно измерять», оптимальным результатом часто будет ортофотомозаика. Если необходима модель, которую можно осмотреть с разных ракурсов, предпочтительнее 3D-модель.
Виды ортофотомозаик

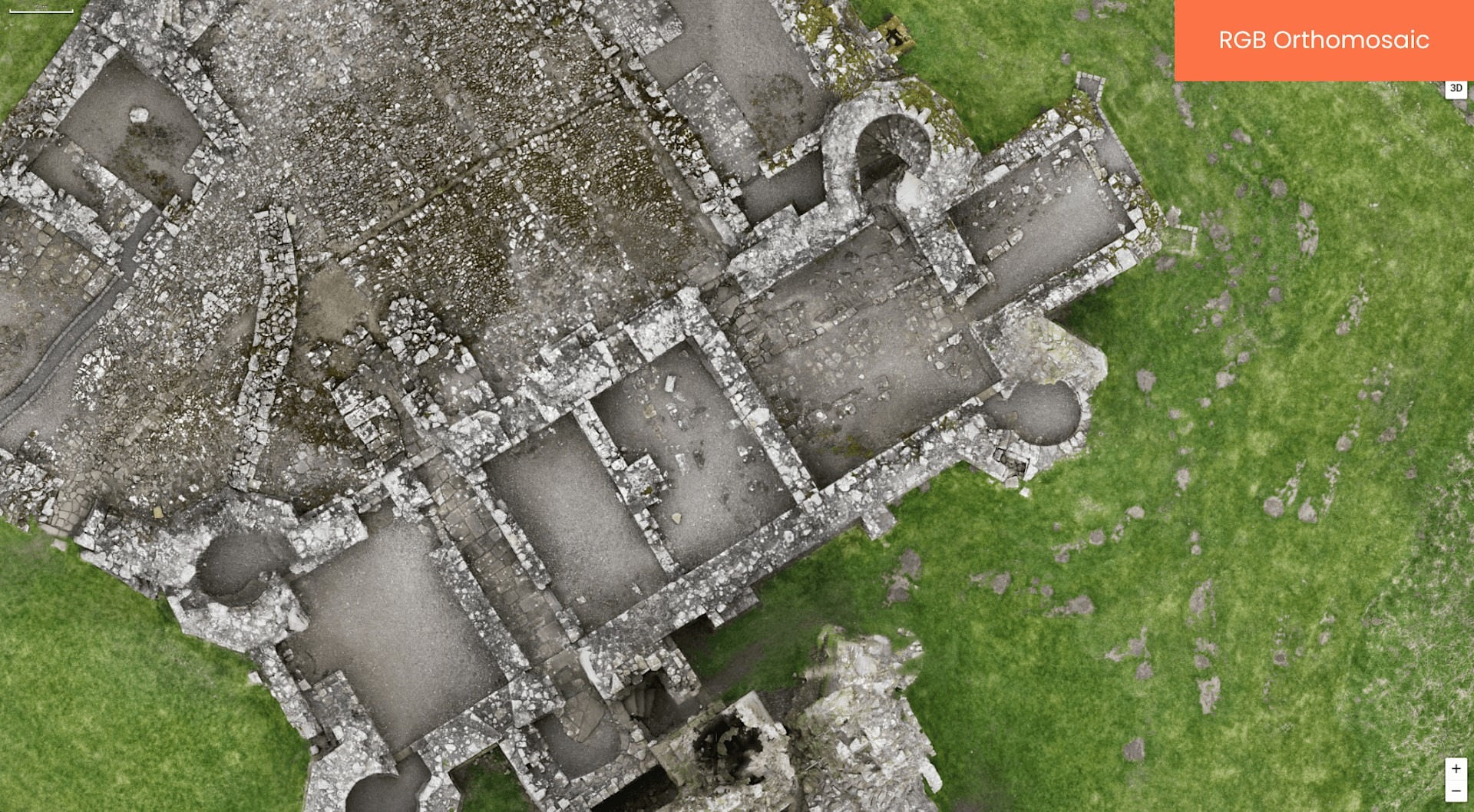

Стандартные ортофотомозаики RGB создаются по снимкам в видимом спектре, но возможности двухмерного картографирования с дронов этим не ограничиваются.

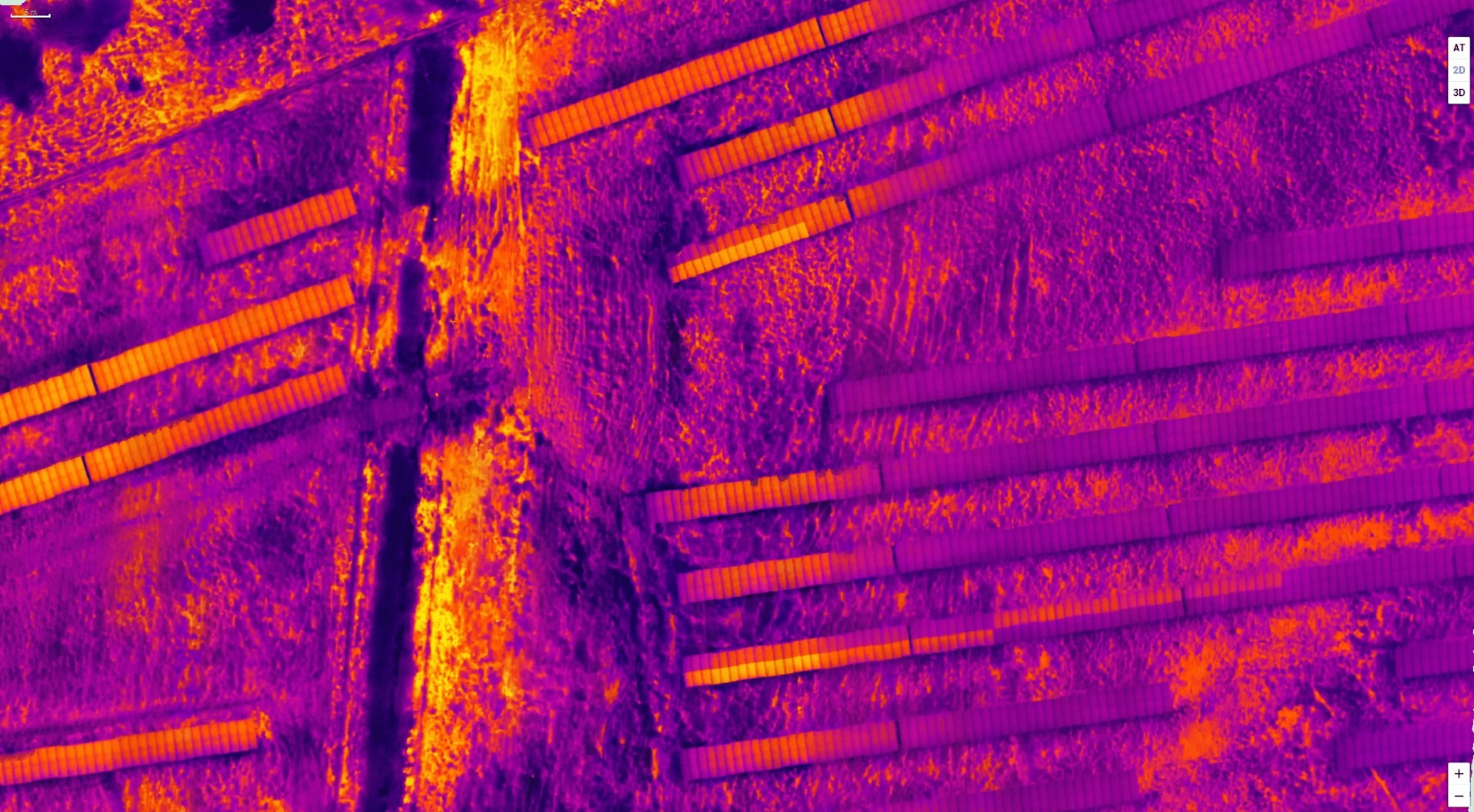

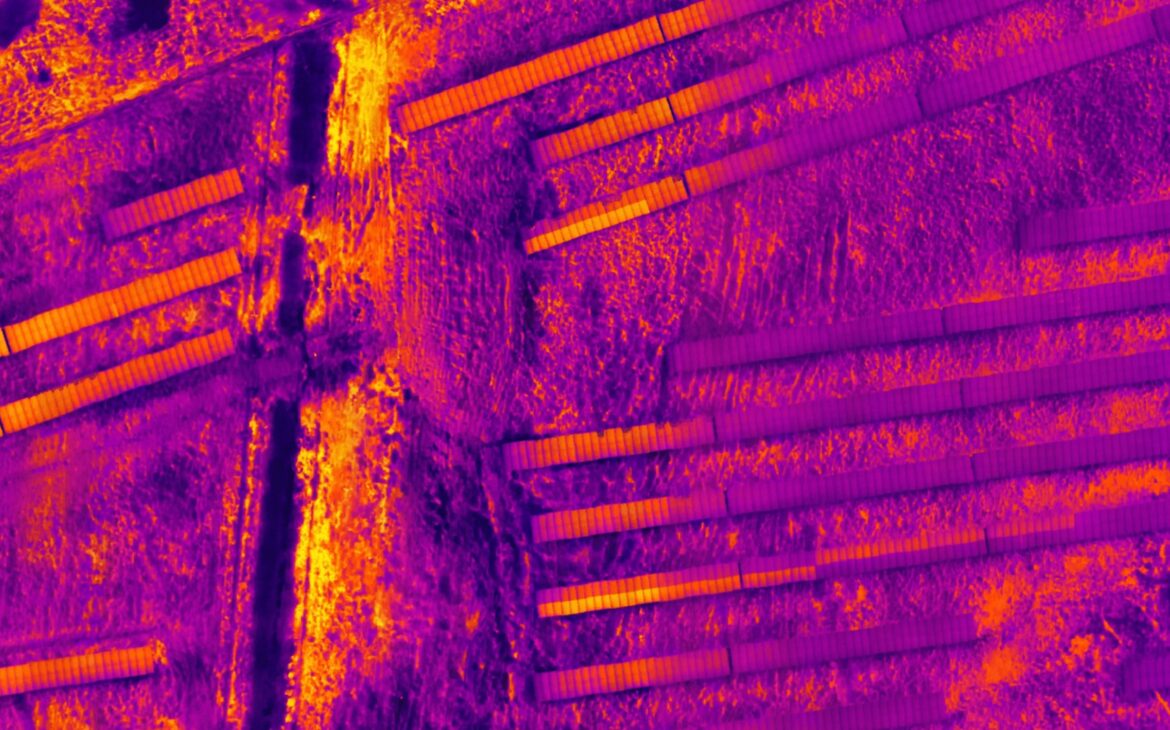

Также можно создавать тепловые и мультиспектральные ортофотомозаики. LiDAR сам по себе не формирует традиционную ортофотомозаику на основе фотографий, однако LiDAR-съёмка позволяет получать карты интенсивности отражения и высотные карты, которые применяются совместно с RGB-ортофотопланами.
Тип ортофотомозаики зависит от установленного на дроне сенсора.
| Тип данных | Используемый сенсор | Основное применение |
|---|---|---|
| RGB | Камера видимого диапазона | Картографирование, планирование, инспекции |
| Тепловая | Тепловизионный инфракрасный сенсор | Тепловой анализ, выявление неисправностей |
| Мультиспектральная | Многоканальный сенсор, включая ближний инфракрасный диапазон NIR | Оценка состояния растительности и сельскохозяйственных культур |
| На основе LiDAR | Лазерное сканирование | Моделирование рельефа и конструкций |
Применение по отраслям
| Отрасль | RGB | Тепловая съёмка | Мультиспектральная съёмка | LiDAR* |
|---|---|---|---|---|
| Строительство | Контроль хода работ, планировка площадки | Выявление признаков теплопотерь | Экологический мониторинг | Моделирование рельефа, расчёт объёмов |
| Геодезия | Картографирование, измерения, планирование | Проверка тепловых аномалий | Классификация земель | Создание высокоточных ЦМР и ЦМП |
| Кровли и недвижимость | Документирование и план кровли | Оценка теплоизоляции и теплопотерь | Ограниченное применение | Моделирование высот конструкций |
| Экология | Базовое картографирование | Анализ температурных особенностей среды обитания | Оценка состояния растительности | Моделирование поверхности под растительностью |
| Инфраструктура | Картографирование коридоров и объектов | Выявление перегрева оборудования | Контроль зарастания растительностью | Моделирование ЛЭП, железных и автомобильных дорог |
| Энергетика | Планировка площадки и документация | Выявление локальных перегревов | Анализ тенденций производительности | Анализ рельефа и габаритов до объектов |
| Общественная безопасность | Картирование происшествий, документирование обстановки | Оперативная оценка ситуации | Ограниченное применение | Моделирование рельефа для организации доступа и планирования |
* LiDAR не создаёт традиционную ортофотомозаику на основе фотографий, однако в рамках LiDAR-съёмки часто получают карты интенсивности и высотные модели. В профессиональных рабочих процессах они дополняют RGB-ортофотомозаики.
Лучшие дроны DJI
| Модель | Варианты сенсоров | Преимущества для картографирования | Рекомендуемые задачи |
|---|---|---|---|
| DJI Matrice 4E / 4D | Мультисенсорная система, включая специализированную картографическую камеру | Высокая точность корпоративного уровня, большая площадь покрытия, компактная и универсальная платформа. Matrice 4D имеет защиту IP | Промышленная съёмка, ГИС-картографирование |
| DJI Matrice 4T / 4TD | Мультисенсорная система, включая тепловизор | Совмещение тепловых и визуальных ортофотомозаик, компактная и универсальная платформа. Matrice 4TD имеет защиту IP | Обследование кровель, солнечных электростанций, задачи общественной безопасности |
| DJI M400 + P1 | RGB-камера 45 Мп с механическим затвором | Детализированные ортофотомозаики | Инженерные и топографические изыскания |
| DJI M400 + H30T | Мультисенсорная система с RGB-камерой и тепловизором | Универсальное решение для картографирования и инспекций | Инфраструктурные и многозадачные проекты |
| DJI M400 + L3 | LiDAR и RGB-камера | Совмещение LiDAR-съёмки и фотограмметрии | Растительность, моделирование рельефа |
| DJI M30T | RGB-камера и тепловизор | Визуальные и тепловые ортофотомозаики | Обследование кровель, солнечных электростанций, задачи общественной безопасности |
| DJI Mavic 3 Multispectral | Мультиспектральная и RGB-камеры | Картографирование растительности | Сельское хозяйство, мониторинг состояния земель |
| DJI Mini 5 Pro | RGB-камера | Создание ортофотомозаик для небольших площадей. Масса менее 250 г упрощает соблюдение ряда регуляторных требований | Небольшие объекты, обучение, обзорные карты |
Программное обеспечение
Для создания ортофотомозаик необходимы инструменты фотограмметрической обработки. Дрон может автоматизировать полётное задание, но именно на этапе обработки формируется конечный продукт и определяется его качество.
Выбор программного обеспечения зависит от требуемых результатов, форматов экспорта и сложности рабочего процесса.
Для дронов DJI можно использовать DJI Terra — программное решение экосистемы DJI, предназначенное для быстрого построения двухмерных ортофотомозаик. Оно также поддерживает технологию Gaussian Splatting, которая помогает создавать ортофотомозаики с минимальными искажениями.
Итоги
Ортофотомозаики — один из наиболее практичных результатов беспилотной съёмки, поскольку они объединяют наглядность и картографическую ценность. Их легко передавать, интерпретировать и использовать для измерений, контроля выполнения работ и отчётности.
Если проекту требуется понятное двухмерное представление территории, пригодное для планирования и принятия решений, ортофотомозаика часто становится оптимальным выбором.
Часто задаваемые вопросы
- Можно ли выполнять измерения по ортофотомозаике?
- Да. Ортофотомозаики геометрически исправлены и обычно имеют единый масштаб, поэтому позволяют измерять расстояния и площади в пределах точности, обеспечиваемой конкретной технологией съёмки и обработки.
- Что необходимо для создания ортофотомозаики?
- Нужен набор перекрывающихся снимков, полученных с дрона, и фотограмметрическое программное обеспечение, которое выполнит сшивку и геометрическую коррекцию изображений.
- Чем ортофотомозаика отличается от 3D-модели?
- Ортофотомозаика представляет собой двухмерное изображение территории в плане. 3D-модель передаёт поверхность в трёх измерениях, включая высоты и геометрию конструкций.
- Какая характеристика камеры наиболее важна?
- Механический затвор помогает избежать смаза из-за движения и обеспечивает более стабильное качество снимков, что критично для точной сшивки кадров.
- Нужно ли специальное ПО?
- Да. Такие программы, как DJI Terra, DroneDeploy и Pix4D, обрабатывают перекрывающиеся изображения и формируют качественные ортофотомозаики.
- В каких отраслях используют ортофотомозаики?
- Ортофотомозаики применяются в строительстве, инженерных изысканиях, геодезии, управлении земельными участками, обследовании недвижимости, коммунальной и энергетической инфраструктуре, экологическом мониторинге и общественной безопасности.
- Можно ли создавать ортофотомозаики на потребительских дронах, например DJI Mini 5 Pro?
- Да, такие аппараты позволяют получать пригодные для практического использования ортофотомозаики на небольших площадках, для обучения и любительских проектов. Однако их пространственная точность обычно ниже, чем у промышленных дронов с поддержкой RTK.
- Технологии RTK и PPK повышают точность координатирования каждого снимка, благодаря чему улучшается точность итоговой ортофотомозаики и уменьшается зависимость от наземных опорных точек.
- Сколько фотографий требуется?
- Количество зависит от площади объекта, высоты полёта и требуемого разрешения. Для построения ортофотомозаики обычно требуется большое количество перекрывающихся снимков.
