Узнайте, что представляет собой исходная опорная точка в геодезии и картографировании с помощью беспилотников, включая вертикальные и горизонтальные системы отсчета (датумы), распространенные ошибки и способы предотвратить дорогостоящие переделки.
- В статье объясняется, что такое исходная опорная точка и как она применяется в геодезических работах и аэрофотосъемке с БПЛА.
- Рассматриваются высотные (вертикальные) и плановые (горизонтальные) системы отсчета, а также их влияние на точность координат и отметок высоты.
- Наглядно показано, почему несогласованность исходных систем отсчета — частая причина ошибок при съемке с дронов.
- Приведены практические примеры использования опорных точек в реальных проектах.
Понимание сути опорных точек — ключ к высокой точности геодезических измерений и современной картографии с применением БПЛА. Независимо от того, работаете ли вы в строительстве, коммунальном хозяйстве или на объектах транспортной инфраструктуры, согласованность высотных и пространственных данных напрямую зависит от корректности систем координат.

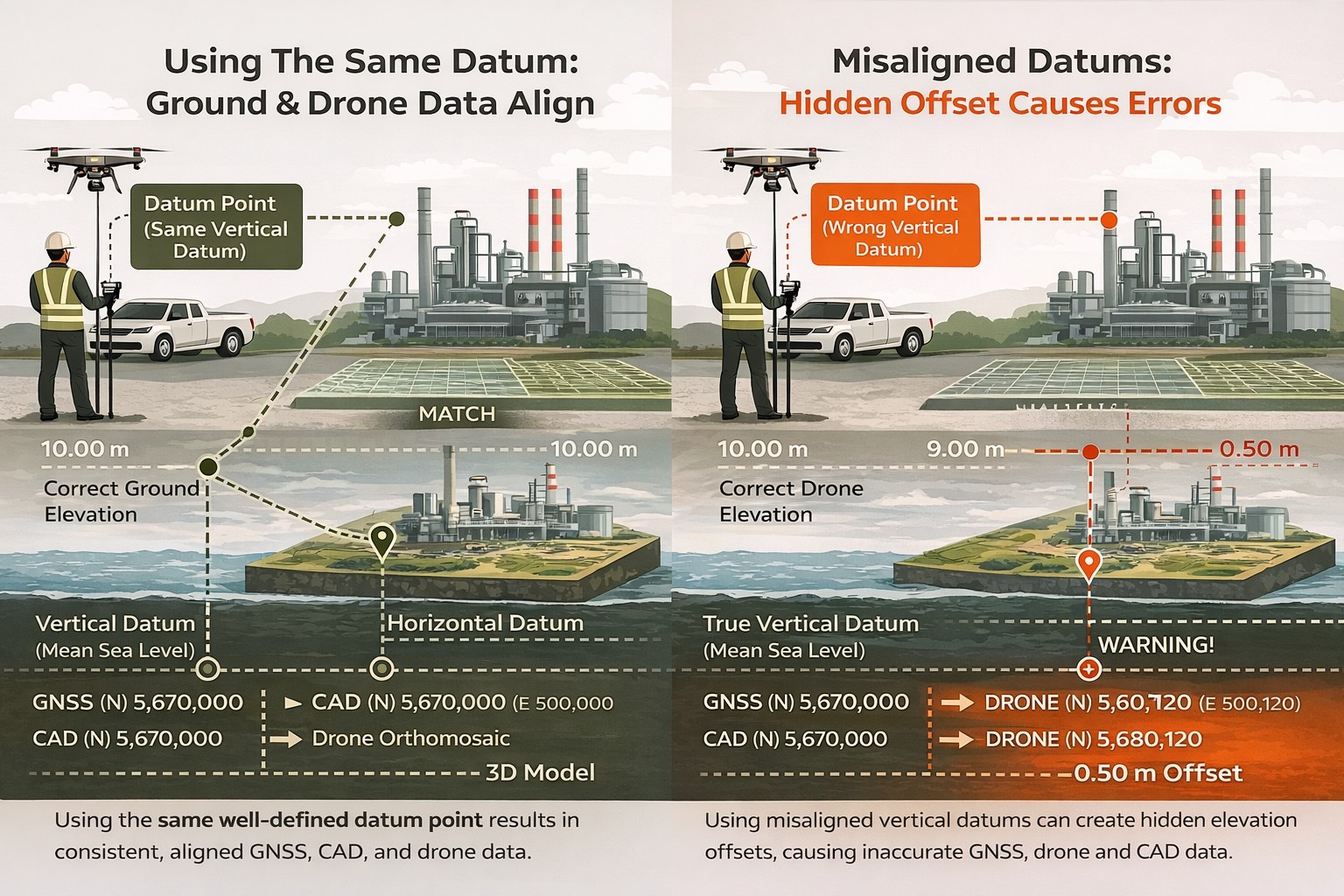

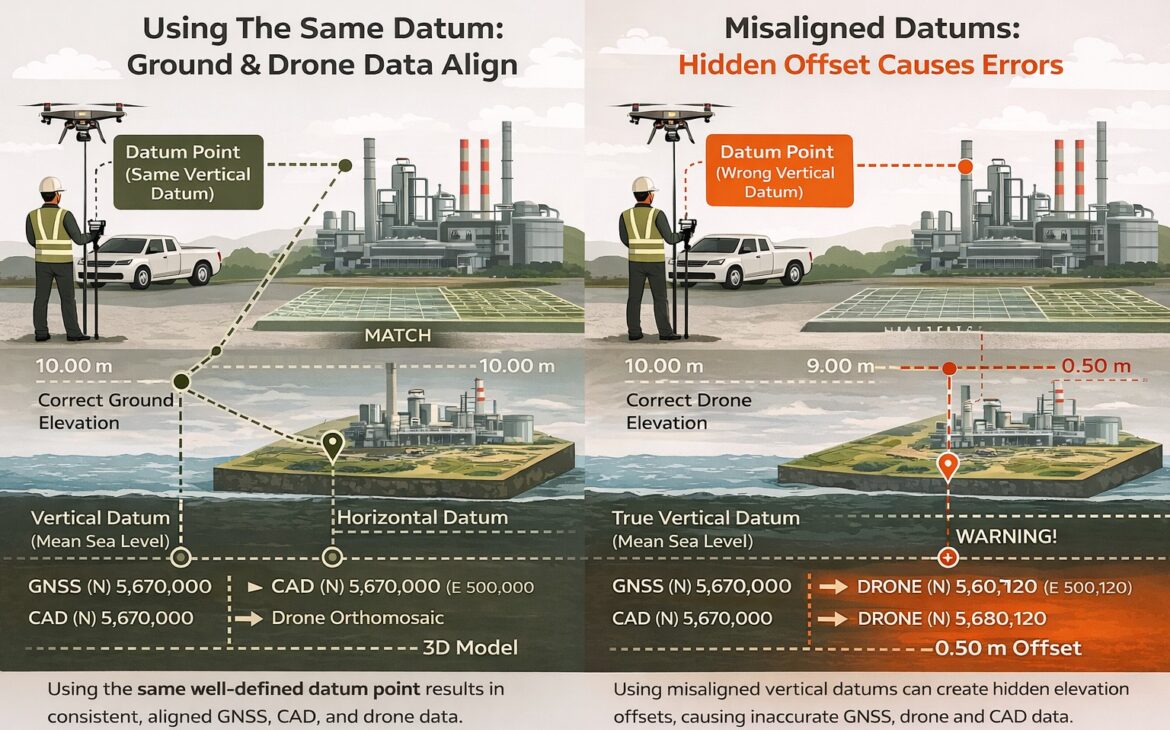

Несогласованные системы отсчета остаются одной из главных причин геодезических нестыковок, особенно при совмещении наземных измерений, данных аэрофотосъемки и проектных САПР-моделей.
Ключевые выводы
- Исходные опорные точки — это жестко закрепленные ориентиры, обеспечивающие точную пространственную привязку данных наземной и воздушной съемки.
- Они связывают данные объекта с правильной вертикальной (высотной) и горизонтальной (плановой) системой отсчета.
- Использование неподходящей системы координат создает скрытые систематические сдвиги, которые приводят к ошибкам измерений, срыву сроков и дорогостоящим переделкам.
- Согласовывайте и документируйте системы координат до начала полевых работ, чтобы массивы данных ГНСС, БПЛА, САПР (CAD) и ГИС идеально совпадали.
Экспертное мнение
«Большинство проблем в геодезии возникает не из-за дрона или программного обеспечения, а из-за нестыковки систем координат. Если исходная система отсчета не согласована и не зафиксирована с первого дня, небольшие сдвиги быстро перерастают в колоссальные затраты на переделки. Своевременное понимание параметров датума гарантирует точность, соблюдение графика и проектного бюджета. Это основа надежного картографирования с БПЛА».
— Алекс Уильямс (Alex Williams), технический специалист по геопространственным решениям компании heliguy™
Что такое исходная опорная точка?
Исходная опорная точка (datum point) — это фиксированная точка привязки, используемая для определения высоты или планового положения объектов, гарантирующая взаимную увязку всех геодезических данных.
Она связывает локальные измерения с общей системой координат (датумом), определяющей методику измерения отметок и координат, и служит начальной точкой для всех последующих съемок.
Опорные точки формируют базис для корректного геодезического процесса — от использования классических оптических приборов до современных дронов с поддержкой RTK/PPK, гарантируя точность планово-высотного положения объектов на протяжении всего жизненного цикла проекта.
Сравнение: Datum Point, Benchmark, Control Point и GCP
Хотя эти термины иногда ошибочно используют как синонимы, в геодезии и картографировании с БПЛА они обозначают принципиально разные типы опорных элементов:
- Исходная опорная точка (Datum Point): опорная точка, привязывающая измерения проекта к заданной высотной или плановой системе отсчета. Она задает единый базис для высот и координат во всех наборах данных.
- Высотный репер (Benchmark, BM): физически закрепленная на местности марка, служащая для передачи, контроля и закрепления высотных отметок. Реперы привязываются к государственной нивелирной сети (например, Ordnance Datum Newlyn в Великобритании или Балтийской системе высот), однако на строительных площадках часто закладывают и локальные реперы (условные нулевые уровни).
- Пункт планово-высотного обоснования (Control Point): геодезический пункт с известными координатами, используемый для построения строительной координатной сетки, выноса проекта в натуру, взаимной увязки слоев данных и контроля точности съемки.
- Наземный опознак (Ground Control Point, GCP): визуально контрастная наземная марка, служащая непосредственно для внешнего ориентирования, калибровки и валидации точности моделей, полученных с БПЛА. Координаты центров марок определяются инструментально (с помощью ГНСС-приемников или тахеометров) и используются фотограмметрическим ПО для точной посадки ортофотопланов, плотных облаков точек и ЦММ/ЦМР на местность.
В профессиональном рабочем процессе все эти элементы дополняют друг друга, решая при этом строго раздельные задачи.
Системы высот (вертикальные датумы)
Вертикальная система отсчета задает исходную уровенную поверхность для исчисления высот.
В Великобритании большинство отметок приводятся к системе Ordnance Datum (OD), основанной на среднем уровне моря у поселка Ньюлин (Newlyn). Геодезисты и операторы БПЛА используют ее, чтобы цифровые модели рельефа и проектные горизонты сооружений строго соответствовали инженерным допускам.
Знание точной высотной основы критически важно при сведении разнородных пространственных данных.
Плановые системы координат (горизонтальные датумы)
Горизонтальная система отсчета определяет координатную сетку на плоскости (координаты X и Y / восток и север).
Типичные примеры — национальная проекция Великобритании OSGB36 или общеземной эллипсоид WGS84, используемый в спутниковой навигации и по умолчанию в полетных контроллерах БПЛА.
Корректный выбор плановой системы координат гарантирует бесшовное наложение данных аэросъемки на существующие САПР-чертежи, ГИС-слои и схемы инженерных коммуникаций.
Причины нестыковок систем координат при съемке с БПЛА
Ошибки координатной привязки — наиболее распространенная причина геодезического брака при сведении аэросъемки с САПР, ГИС и архивными генпланами. Зачастую сама съемка с дрона выполнена с миллиметровой точностью, но привязана к системе координат, отличной от проектной.
К типовым причинам относятся:
- Путаница между WGS84 и местными/государственными СК: бортовые ГНСС-приемники дронов по умолчанию сохраняют треки и центры снимков в WGS84, тогда как инженерные изыскания выполняются в национальных или местных системах координат. Без выполнения математически корректного преобразования (трансформации координат) слои неизбежно смещаются.
- Разница между эллипсоидальными и ортометрическими высотами: ГНСС-оборудование напрямую измеряет высоту относительно математического эллипсоида, тогда как в реальном проектировании и строительстве требуются ортометрические (нормальные) высоты над геоидом (уровнем моря). Игнорирование модели геоида приводит к вертикальным ошибкам величиной от нескольких дециметров до десятков метров.
- Условные строительные системы координат против государственных: на стройплощадках часто вводят локальные сетки осей для удобства монтажа. Если параметры связи локальной системы с государственной не формализованы, совместить съемку с БПЛА с генпланом корректно невозможно.
- САПР-чертежи в несогласованных СК: проектная документация может быть разработана в локальной сетке объекта, а полетное задание дрона спланировано в государственной СК. Без регламентированного алгоритма пересчета слои разворачиваются или съезжают.
- Ошибки экспорта из фотограмметрического ПО: экспорт готовых материалов из Pix4D, Agisoft Metashape или DJI Terra в неверной системе координат, неподходящих единицах измерения (метры вместо миллиметров) или без учета высотной поправки разрушает точность всей работы.
Единственный способ исключить подобные проблемы — утвердить и задокументировать параметры системы координат до выезда в поле.
Влияние геодезической основы на выходные материалы с дронов
Ошибки в параметрах датума искажают не просто цифры в отчетах — они напрямую делают непригодными для использования ключевые результаты аэросъемки:
- Ортофотопланы: при плановом смещении растр перестает совпадать с подосновой CAD, границами кадастровых участков и векторными слоями ГИС.
- Облака точек и 3D-модели: ошибка по высоте приводит к тому, что массив точек зависает в воздухе или проваливается под проектную BIM-модель, вызывая ложные пространственные коллизии при анализе пересечений.
- Цифровые модели рельефа (ЦМР/DTM) и поверхности (ЦМП/DSM): искажение высотных отметок делает невозможным расчет уклонов, поверхностного стока и систем водоотведения.
- Расчет объемов выемки/насыпи и штабелей: систематическая ошибка по высоте даже в несколько сантиметров, помноженная на площадь в десятки гектаров, дает расхождение в тысячи кубических метров грунта или инертных материалов, что приводит к многомиллионным финансовым спорам.
Как малые высотные погрешности превращаются в проектные риски
Смещение исходного уровня всего на несколько сантиметров (см) на начальном этапе накапливается по мере реализации проекта.
Ошибки такого рода обычно вскрываются на поздних стадиях — при заливке монолитных конструкций, монтаже тяжелого технологического оборудования или прокладке самотечных коллекторов, когда исправление дефектов требует остановки строительства и колоссальных затрат.
Применение опорных точек в отраслях
| Отрасль | Как применяются опорные точки | Производственный эффект |
|---|---|---|
| Строительство | Контроль высотных отметок перекрытий, вынос осей конструкций, подсчет объемов земляных работ (выемка/насыпь), исполнительная съемка. | Исключение ошибок монтажа конструкций, предотвращение проблем с водоотведением и срывов графика. |
| Инженерные сети | Съемка подземных коммуникаций и увязка вновь прокладываемых трасс с существующими сетями в единых высотно-плановых координатах. | Снижение риска повреждения смежных коммуникаций при раскопках, обеспечение соответствия исполнительных чертежей базам данных ГИС. |
| Транспортная инфраструктура | Интеграция данных аэросъемки с БПЛА, воздушного лазерного сканирования (LiDAR), мобильного сканирования и архивных изысканий. | Гарантия точной стыковки протяженных линейных объектов во времени и между подрядчиками при проектировании и реконструкции. |
| Энергетика | Мониторинг деформаций грунта, наблюдение за осадками опор ЛЭП и гидротехнических сооружений по стабильной опорной сети. | Достоверный анализ динамики смещений по результатам регулярных повторных циклов мониторинга. |
| Технический надзор и аудит | Привязка выявленных дефектов конструкций к эксплуатационным паспортам и координатам исполнительных моделей. | Точная локализация дефектов, прозрачность при приемке скрытых работ и планировании капитального ремонта. |
Чек-лист: как избежать координатных ошибок на объекте
Перед началом выполнения полетов и постобработки данных БПЛА зафиксируйте в техническом задании следующие параметры:
- Используемая вертикальная (высотная) система отсчета (государственная Балтийская система, Ordnance Datum Newlyn либо условный строительный репер площадки).
- Плановая система координат / проекция (СК-42, СК-95, МСК конкретного региона, OSGB36, UTM/WGS84 или местная строительная сетка).
- Единицы измерения выходных данных (метры или миллиметры).
- Необходимость закладки наземных опознаков (GCP) и контрольных точек (Check Points) для оценки сходимости и независимого контроля СКО.
- Параметры экспорта моделей и ортофотопланов для целевой САПР или ГИС-платформы заказчика.
Особенности работы с национальными системами отсчета
Использование государственных систем координат и высот облегчает передачу данных в надзорные органы, интеграцию в цифровые двойники территорий и объединение с архивными картографическими фондами.
Переход от локальных сеток строительной площадки к государственной координатной сетке требует применения строгих параметров трансформирования (семипараметрическое преобразование Гельмерта, локализация/калибровка на пункты ГГС), чтобы исключить масштабные деформации и угловые перекосы.
Технологии БПЛА и координатные системы
Бортовые приемники геодезических дронов с технологиями RTK (кинематика в реальном времени) и PPK (постобработка кинематики) фиксируют координаты центров фотографирования в глобальной системе WGS84, однако специализированный софт позволяет мгновенно репроецировать их в требуемую региональную или локальную систему.

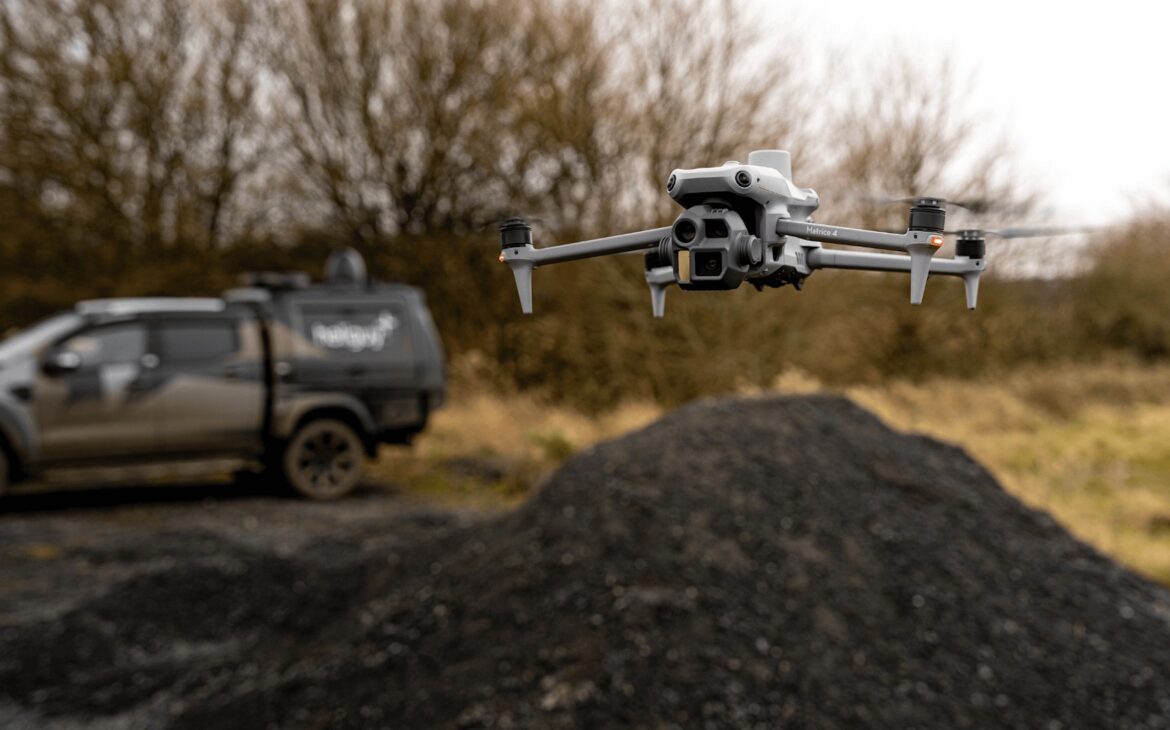

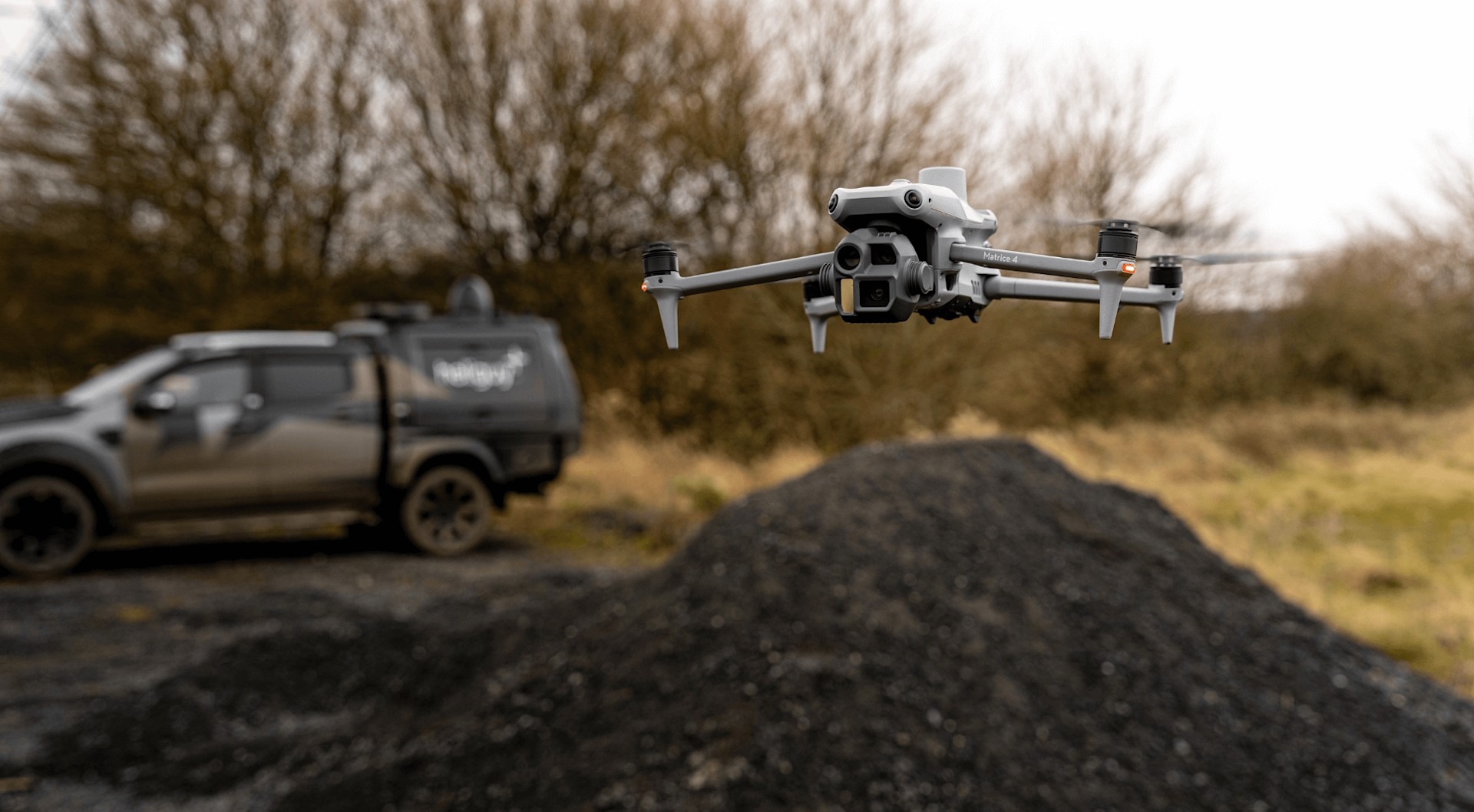

При эксплуатации промышленных платформ, таких как DJI Matrice 400, аппаратно-программный комплекс RTK напрямую связывает пространственные координаты с выбранными плановыми и высотными параметрами, гарантируя сантиметровую повторяемость результатов.
Типичные ошибки при импорте геодезических данных в САПР и ГИС
- Назначение неверной картографической проекции файлу.
- Предположение, что все высоты по умолчанию являются нормальными/ортометрическими, без учета высоты геоида над эллипсоидом.
- Несовпадение единиц измерения (смешение метров, футов или миллиметров).
- Отсутствие единого файла калибровки проекта при работе субподрядных организаций.
Заключение
Исходные опорные точки — фундамент качественной геодезии и картографирования с БПЛА. Они связывают между собой данные воздушного лазерного сканирования, фотограмметрии, наземных тахеометрических съемок и проектных моделей в едином пространственном базисе.
Четкое согласование систем отсчета на начальном этапе — самый простой и надежный способ защитить проект от финансовых рисков и обеспечить предсказуемую точность.
Часто задаваемые вопросы (FAQ)
-
- Что такое датум простыми словами?
- Датум (исходная система отсчета) — это опорная математическая и геометрическая база (параметры эллипсоида, начало координат и уровенная поверхность), относительно которой определяются пространственные координаты и высоты точек земной поверхности.
- Что такое датум простыми словами?
- В чем разница между датумом и репером?
- Датум — это общая теоретическая система отсчета, а репер — это физически закрепленная на местности марка (грунтовый или стенной знак) с инструментально определенной отметкой высоты в рамках этой системы.
- Зачем нужны опорные точки при съемке с дрона?
- Они гарантируют, что фотограмметрическая модель точно сядет на реальный рельеф, проектные оси и подземные коммуникации, исключая плановые смещения и высотные перекосы.
- Чем вертикальный датум отличается от горизонтального?
- Вертикальный датум определяет исходную поверхность для измерения отметок высоты или глубины, а горизонтальный датум задает плановое положение объектов (широту/долготу или плоские прямоугольные координаты X и Y).
- Как геодезисты выбирают опорную точку на стройплощадке?
- Выбирается стабильное, защищенное от строительной техники место с открытым горизонтом для беспрепятственного приема ГНСС-сигналов и хорошей оптической видимостью. Точка координируется спутниковыми методами или привязывается ходом тахеометра к государственной геодезической сети.
- Что такое Ordnance Datum в Великобритании?
- Ordnance Datum (OD) — официальная государственная система высот Великобритании, исходным уровнем которой служит средний уровень моря, зафиксированный мареографом в Ньюлине (Newlyn Tidal Observatory).
